Récupération de fl uide frigorigène dans l'unité extérieure
Avant toute intervention, s'assurer que toutes les alimentations électriques sont
coupées.
Énergie stockée : après sectionnement des alimentations
attendre 10 minutes avant d'accéder aux parties internes de l'équipement.
Eff ectuez les procédures suivantes pour recueillir le
fl uide frigorigène. Installer préalablement le jeu de
manomètres (Manifold).
- 1- Mettre hors tension l'appareil et ses périphériques
(module hydraulique, unité extérieure, appoint(s)).
- 2- Déposer la façade. Ouvrir le coff ret électrique. Puis
mettre le DIP SW1 de la carte d'interface sur ON.
- 3- Remettre sous tension l'appareil et ses périphériques
(les LED verte et rouge commencent à clignoter ; 1s
allumé / 1s éteinte) => le circulateur démarre. L'unité
extérieure démarre en mode froid environ 3 minutes
après l'allumage.
- 4- Immédiatement après le démarrage de l'unité
extérieure : fermer la vanne liquide sur l'unité
extérieure.
- 5- Fermer progressivement la vanne gaz sur l'unité
extérieure pour qu'elle soit fermée lorsque la pression
relative est inférieure à 0.02 bar lue au Manifold
(environ 1 à 2 minutes après la fermeture de la vanne
liquide), tandis que l'unité extérieure continue à tourner.
- 6- Couper l'alimentation générale.
- 7- La récupération de fl uide frigorigène est terminée.
Remarques :
- Lorsque la pompe à chaleur est en fonctionnement,
l'opération de récupération ne peut être activée, même
si l'interrupteur DIP SW 1 est mis sur ON.
- Ne pas oublier de remettre l'interrupteur DIP SW 1
sur OFF après l'opération de récupération.
- Si l'opération de récupération échoue, réessayer à
nouveau la procédure en éteignant la machine et en
ouvrant les vannes "gaz" et "liquide". Puis après 2 à 3
minutes réaliser à nouveau l'opération de récupération.
Loria 6000 R32 / INSTALLATION / 2256 - FR
Carte interface

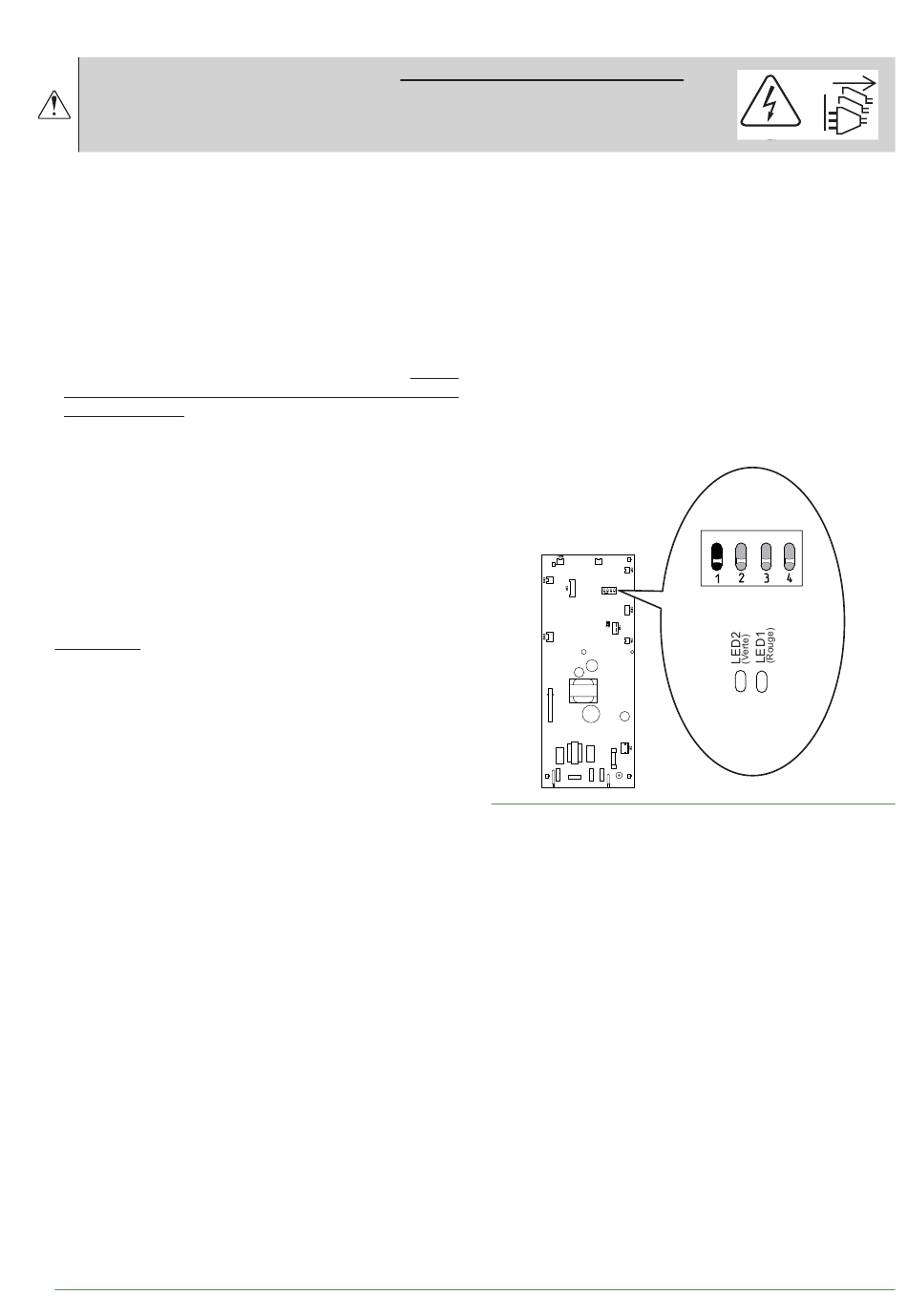

fi g. 29 - Emplacement des interrupteurs DIP et des LED sur
la carte d'interface du module hydraulique
ON
- 31 -
