Raccordements électriques TBTS
Les éléments décrits ci-après sont des dispositifs Très
Basse Tension de Sécurité (TBTS). Il est nécessaire de
respecter les réglementations s'y rapportant.
Respecter les distances de sécurité entre les câbles
TBTS et BT (puissance).
Veiller à ce que tous les câbles électriques sont logés
dans les espaces prévus à cet eff et

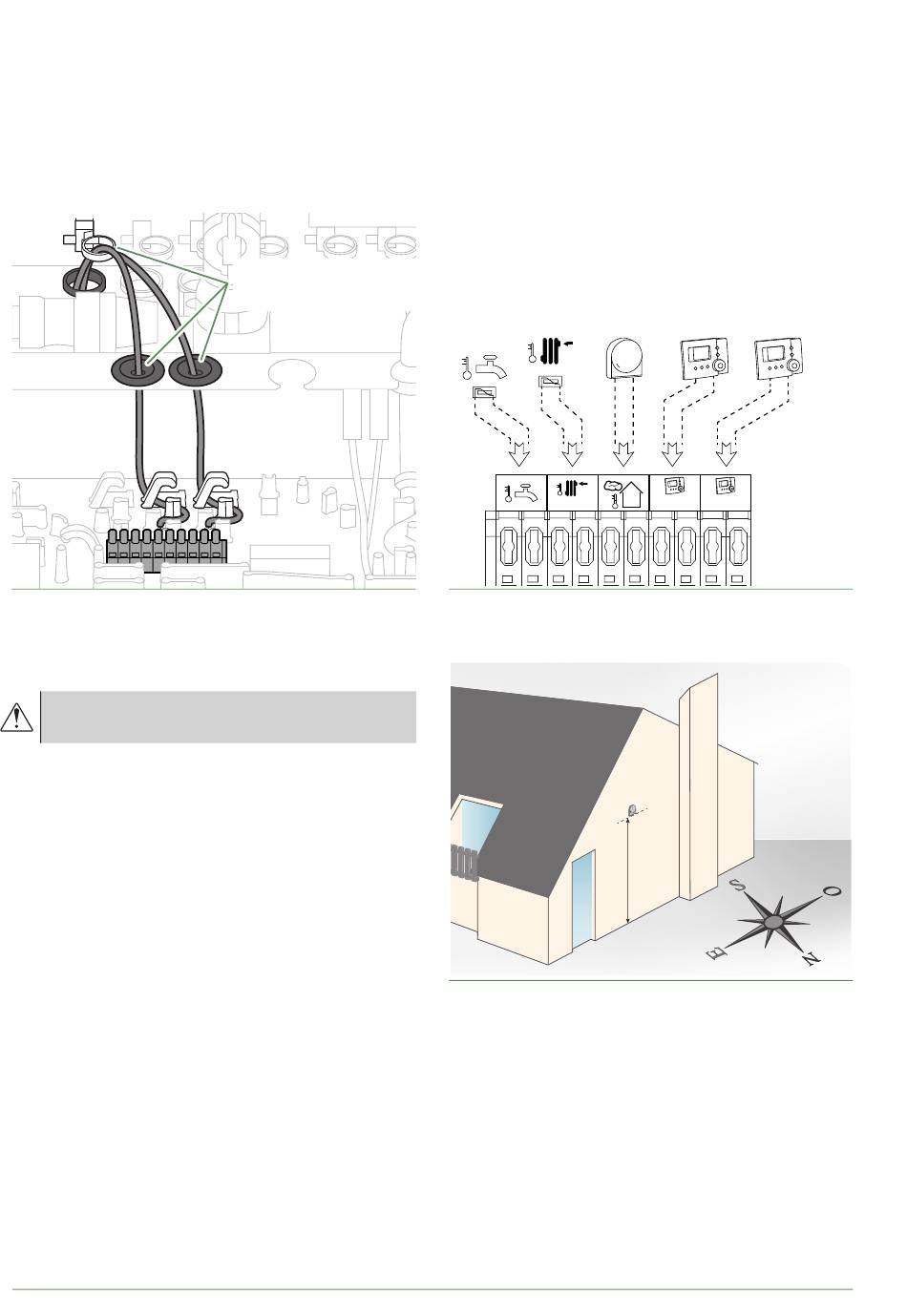

fi g. 41 - Passage de câbles TBTS
▼ Sonde extérieure (option)
Sans accessoires d'ambiance :
Sonde extérieure obligatoire
Placer la sonde sur la façade la plus défavorisée, en
général la façade nord ou nord-ouest. Elle ne doit en
aucun cas être exposée au soleil matinal. Elle sera
installée de manière à être facilement accessible mais
au minimum à 2.5 m du sol. Il faut impérativement
éviter les sources de chaleur comme les cheminées,
les parties supérieures des portes et des fenêtres, la
proximité des bouches d'extraction, les dessous de
balcons et d'avant-toits,qui isoleraient la sonde des
variations de la température de l'air extérieur.
- Raccorder la sonde extérieure
- 42 -
(fi g. 41).
Passage de câbles
Passage de câbles
(sondes) (sondes)
(fi g. 42).
Sonde Sonde Sonde
ECS* Zone 2* extérieure*
2
Z2
fi g. 42 - Raccordements sur le régulateur PAC
(accessoires et options)
fi g. 43 - Sonde extérieure (préconisation d'exposition)
Loria 6000 R32 / INSTALLATION / 2256 - FR
* Fil souple obligatoire.
Sonde
d'ambiance*
2
1
Z2 Z1
Bornier
sondes
H = 2,50 m
(mini)
H
