Raccordements électriques
Avant toute intervention, s'assurer que toutes les alimentations électriques sont
coupées.
L'installation électrique doit être réalisée conformément à la réglementation en
vigueur (norme NF C 15-100 - France).
Le schéma électrique du module hydraulique est détaillé
Sonde extérieure
Fil souple : 2 x 0.5 mm²
Interconnexion entre
unité extérieure et module hydraulique :
Phase, Neutre, Terre, Bus de communication

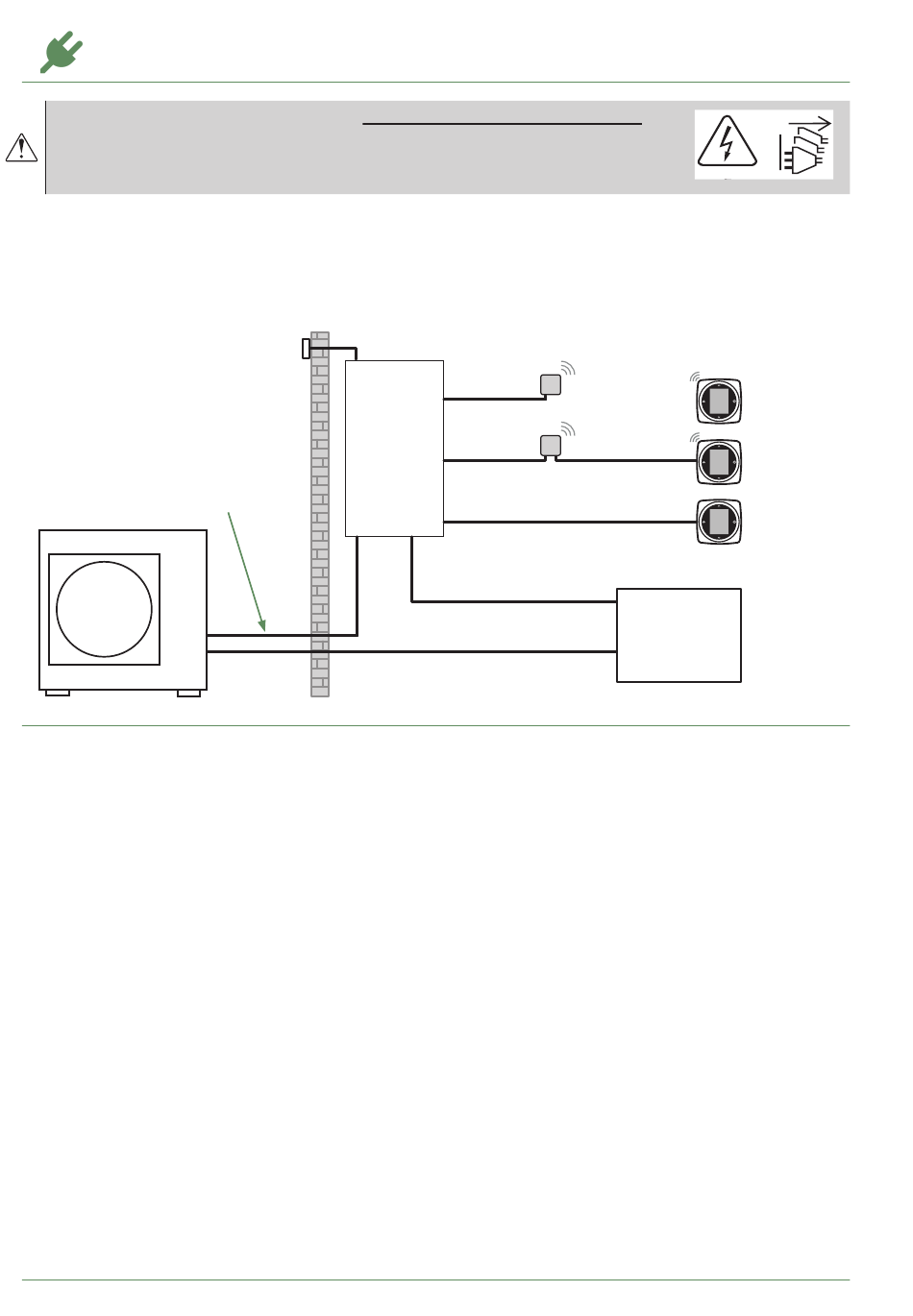

fi g. 32 - Schéma d'ensemble des raccordements électriques pour une installation simple (1 circuit de chauff e)
- 34 -
4 x 1.5 mm²
page 72.
2x0.75mm²
(2x)2x0.75mm²
2x0.75mm²
Alimentation appoints électrique
Phase, Neutre, Terre
3 x 2.5 mm² maxi
(2)
Alimentation électrique générale
Phase, Neutre, Terre
(1)
Loria 6000 R32 / INSTALLATION / 2256 - FR
Navilink 128
2x0.75mm²
Navilink 125
Navilink 105
Tableau
électrique
