Implantation

►
Pose des liaisons frigorifi ques
Manipuler les
traversée (dalle ou murs) avec les bouchons
de protection en place ou après brasure.
Conserver les bouchons de protection ou les
extrémités brasées jusqu'à la mise en service
du produit.
Le raccordement entre l'unité extérieure et le
module hydraulique sera eff ectué uniquement
avec des liaisons cuivre (qualité frigorifi que),
isolées séparément.
Respecter les diamètres des tuyauteries.
Respecter les distances maxi et mini entre le module
hydraulique et l'unité extérieure, la garantie des
performances et de la durée de vie du système en
dépend.
La longueur minimale des liaisons frigorifi ques
est de 3 m pour un fonctionnement correct.
La garantie de l'appareil serait exclue en cas d'utilisation
de l'appareil avec des liaisons frigorifi que inférieures à
3 m (tolérance +/-10%).
Si les liaisons frigorifi ques sont exposées aux
intempéries ou aux UV et que l'isolant n'y est pas
résistant, il est nécessaire de prévoir une protection.

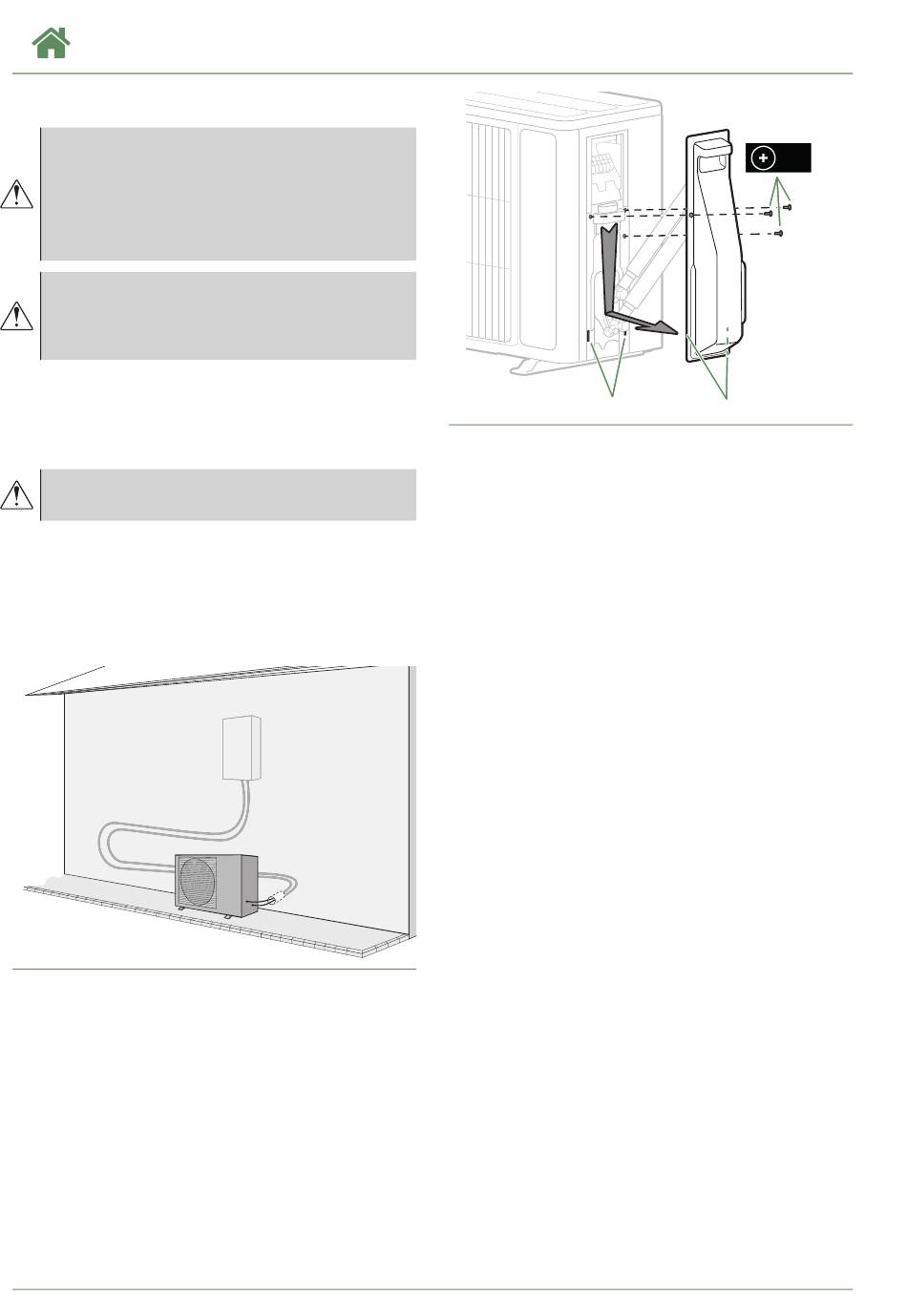

fi g. 9 - Exemple conseillé de disposition
des liaisons frigorifi ques
- 14 -
tuyaux et eff ectuer leur
fi g. 10 - Ouverture de l'unité extérieur modèles 4, 6 et 8
Trou Crochets
Trous Crochets
Loria 6000 R32 / INSTALLATION / 2256 - FR
X3
