Installation de l'unité extérieure
▼ Précautions d'implantation
L'unité extérieure doit exclusivement être
installée à l'extérieur (dehors). Si un abri est
requis, il doit comporter de larges ouvertures
sur les 4 faces et respecter les dégagements
d'installation.
• Choisir l'emplacement de l'appareil après discussion
avec le client.
• Choisir un emplacement de préférence ensoleillé
et à l'abri des vents dominants forts et froids
(mistral, tramontane, etc...).
• L'appareil doit être parfaitement accessible pour les
travaux d'installation et de maintenance ultérieurs
15 et page 16).
• S'assurer que le passage des liaisons vers le module
hydraulique est possible et aisé.
• L'unité extérieure ne craint pas les intempéries,
cependant éviter de l'installer sur un emplacement
où elle risque d'être exposée à des salissures ou à
des écoulements d'eau importants (sous un chéneau
défectueux par exemple).
■ Unité extérieure, modèle 4, 6 et 8
A 100 mm
B 200 mm
C 250 mm
D 300 mm
E 400 mm
F 500 mm
G
C
H
B
F

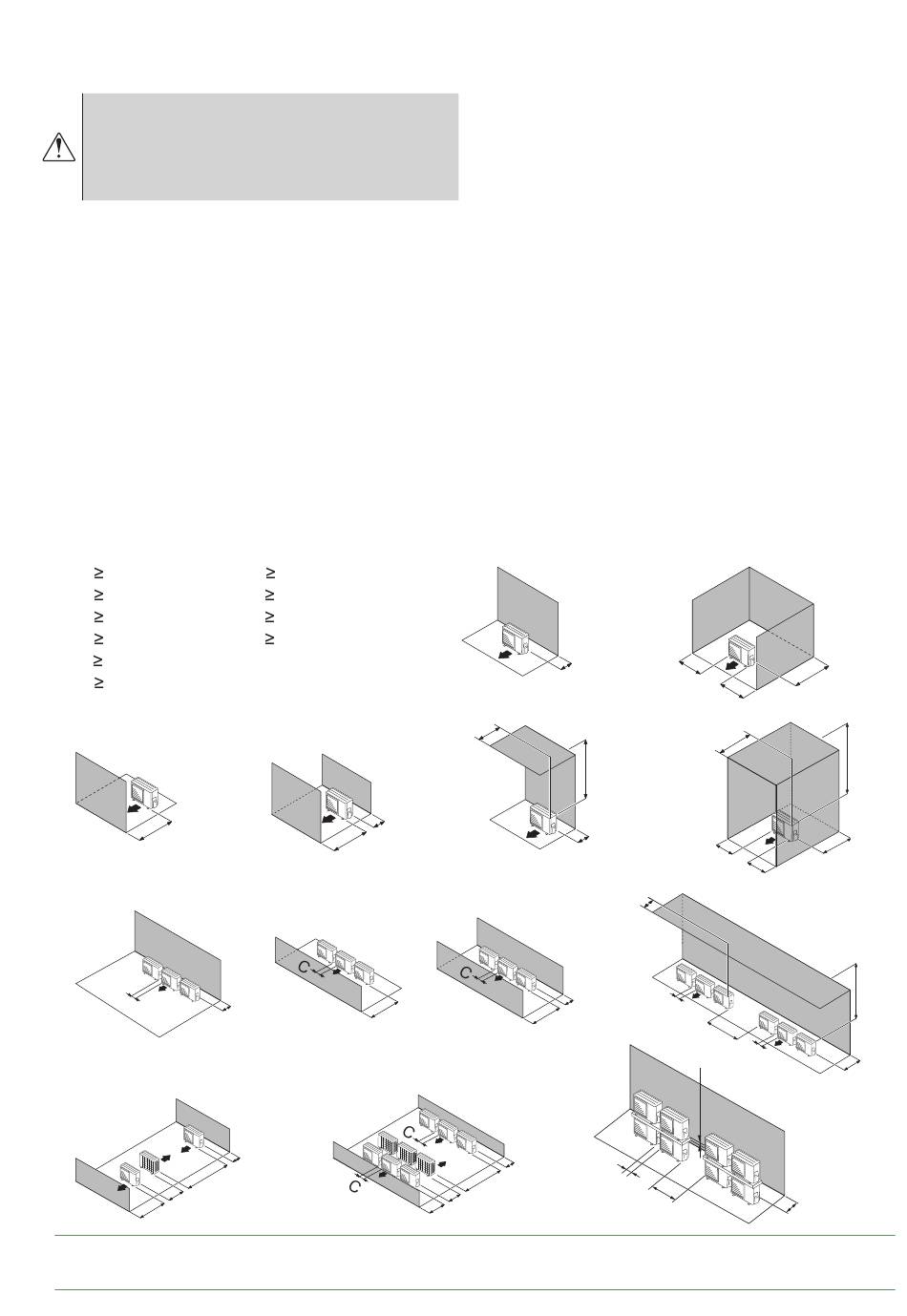

fi g. 11 - Dégagements minimum d'installation autour de l'unité extérieure (modèles 4, 6 et 8)
Loria 6000 R32 / INSTALLATION / 2256 - FR
G 600 mm
H 1000 mm
J 1500 mm
K 2000 mm
L = 200 mm max
M = 300 mm max
A
G
B
H
A
• En fonctionnement, de l'eau peut s'évacuer de l'unité
extérieure. Ne pas installer l'appareil sur une terrasse,
mais préférer un endroit drainé (lit de graviers ou
sable). Si l'installation est réalisée dans une région
où la température peut être inférieure à 0°C pendant
une longue période, vérifi er que la présence de
glace ne présente aucun danger. Il est aussi possible
de raccorder un tuyau d'évacuation sur le bac de
récupération de condensats (option)
• Aucun obstacle ne doit entraver la circulation de l'air à
travers l'évaporateur et en sortie du ventilateur.
• Éloigner l'unité extérieure des sources de chaleur ou
(page
produits infl ammables.
• Veiller à ce que l'appareil ne procure aucune gêne pour
le voisinage ou les usagers (niveau sonore, courant
d'air généré, température basse de l'air souffl é avec
risque de gel des végétaux dans la trajectoire).
A
L
G
A
B
H
B
K
E
H
(fi g.
A
C
L
A
C
M
C
J
C
B
C
H
12).
A
G
A
J
B
B
