Raccordements hydrauliques

Voir "Schémas hydrauliques de principe", page 68
►
Rinçage de l'installation
Avant de raccorder le module hydraulique sur
l'installation, rincer correctement le réseau chauff age
pour éliminer les particules qui pourraient compromettre
le bon fonctionnement de l'appareil. Prévoir sur le
retour de la pompe à chaleur et au point bas un pot
de décantation de capacité suffi sante et muni d'une
vidange, afi n de recueillir et évacuer les impuretés.
Ne pas utiliser de solvant ou d'hydrocarbure aromatique
(essence, pétrole, etc.).
Ajouter à l'eau un produit alcalin et un dispersant.
Eff ectuer plusieurs opérations de rinçage de l'installation,
avant de procéder au remplissage défi nitif.
►

Raccordements

Le circulateur chauff age est intégré au module hydraulique.
Le diamètre de la tuyauterie, entre le module hydraulique
et le collecteur chauff age, doit au moins être égal
à 1 pouce (26x34 mm). Couple de serrage : 15 à 35 Nm.
• Volume d'eau :
Pour maintenir un niveau de confort pour l'utilisateur, il
est recommandé de respecter le volume d'eau minimum
par circuit (voir tableau
Circuit équipé de radiateurs dynamiques : il est impératif
d'installer d'un ballon tampon et de respecter le volume
minimum (page 7).
• Exigences de débits :
- Calculer le diamètre des tuyauteries en fonction des
débits et longueurs des circuits hydrauliques.
L'appareil fonctionnera correctement si la plage de débit
est respectée (voir tableau
PAC est équipée d'un contrôleur de débit qui permet de
garantir un débit minimum suffi sant dans l'échangeur.
Si le débit est insuffi sant l'appareil se mettra en défaut
de sécurité.
Dans le cas d'une installation avec vannes
thermostatiques (plancher chauff ant ou radiateur),
il est impératif d'installer une soupape diff érentielle
(bypass) ou de maintenir une boucle hydraulique
sans vanne suffi samment éloignée de la PAC pour
garantir un débit minimal
- Raccorder les tuyauteries du chauff age central sur le
module hydraulique en respectant le sens de circulation.
- Installer la vanne fi ltre sur le retour circuit chauff age
dans le sens préconisé (rep. VF,
- Installer la vanne "manomètre" sur le départ circuit
chauff age dans le sens préconisé (rep. V-M).
- 32 -
page 7).
page 7). Dans ce but la
(page 7).
fi g. 30).

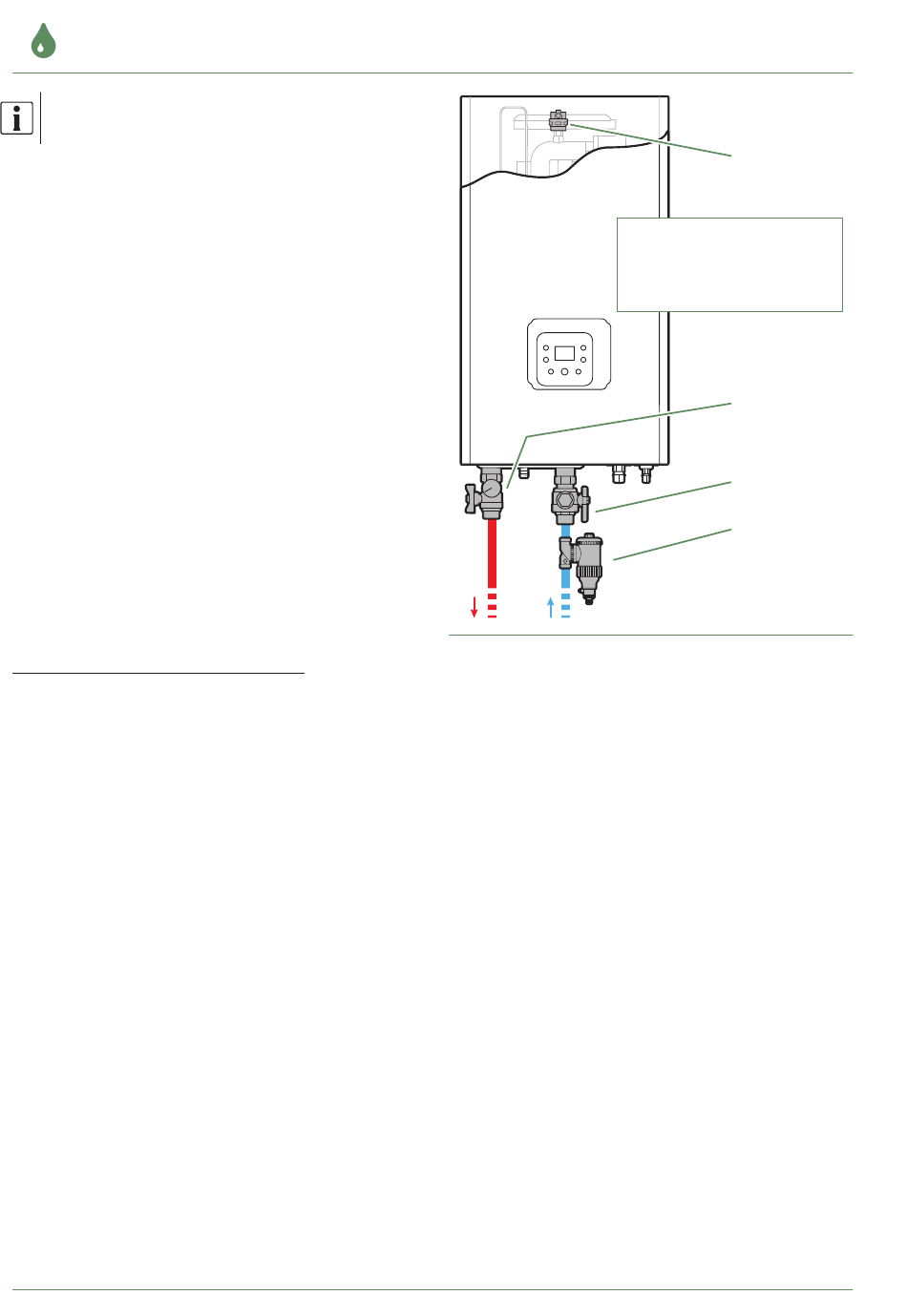

fi g. 30 - Pot à boues (option) sur le retour chauff age
Il est fortement recommandé d'installer le pot à
boues (option) sur le retour circuit chauff age, afi n de
recueillir et évacuer les impuretés (rep. Dec).
- Utiliser des raccords union pour faciliter le démontage
du module hydraulique.
- Utiliser de préférence des fl exibles de liaison pour éviter
de transmettre le bruit et les vibrations au bâtiment.
- Raccorder les évacuations du robinet de vidange et de
la soupape de sûreté à l'égout.
Vérifi er le bon raccordement du système d'expansion.
Contrôler la pression du vase d'expansion (prégonfl age
de 1 bar) et le tarage de la soupape de sûreté.
▼ Raccordement à un circuit Plancher
chauff ant
fi g. 31
Pour un fonctionnement correct de l'installation sur
plancher chauff ant équipé de vannes thermostatiques,
il est obligatoire de disposer un bypass (A) ou une
boucle ouverte (B) qui assure le débit minimum requis
(voir "Caractéristiques générales", page
En cas de non respect du débit minimum, la
PAC s'arrête (défaut 131 - voir
hydraulique", page 58).
Loria 6000 R32 / INSTALLATION / 2256 - FR
PgA
PgA
Dec - Pot à boues
PgA - Purgeur automatique
VF - Vanne fi ltre
V-M - Vanne - manomètre
V-M V-M
VF
VF
Dec
Dec
7).
"Défauts du module
