Vérifi cations et raccordement
Le circuit frigorifi que est très sensible aux
poussières et à l'humidité, vérifi er que la zone
autour de la liaison est sèche et propre avant
d'ôter les bouchons qui protègent les raccords
frigorifi ques.
Valeur indicative de souffl age : 6 bar pendant
30 secondes minimum pour une liaison de 20 m.
Contrôle de la liaison gaz (gros diamètre).
1 Raccorder la liaison gaz sur l'unité extérieure. Souffl er
la liaison gaz à l'azote sec et observer son extrémité :
- Si de l'eau ou des impuretés s'en dégagent, utiliser
une liaison frigorifi que neuve.
Sinon, réaliser
2
immédiatement la liaison sur le module hydraulique.
Contrôle de la liaison liquide (petit diamètre).
3 Raccorder la liaison liquide sur le module hydraulique.
Souffl er à l'azote l'ensemble liaison gaz-condenseur-liaison
liquide et observer son extrémité (côté unité extérieure).
- Si de l'eau ou des impuretés s'en dégagent, utiliser
une liaison frigorifi que neuve.
- Sinon, réaliser le dudgeon et raccorder immédiatement
la liaison sur l'unité extérieure.
Soigner particulièrement le positionnement
du tube face à son raccord pour ne pas risquer
d'endommager le fi letage. Un raccord bien
aligné se monte aisément à la main sans qu'il
soit nécessaire de beaucoup forcer.
- Attention ! Éviter de positionner le tube gaz devant le
circulateur.
- Respecter les couples de serrage indiqués
page 27). S'il est trop serré, le raccord peut casser
après une longue période et causer une fuite de fl uide
frigorigéne.
1 UE
Azote
Azote
2 UE
Azote
Azote
3
UE
Azote
Azote

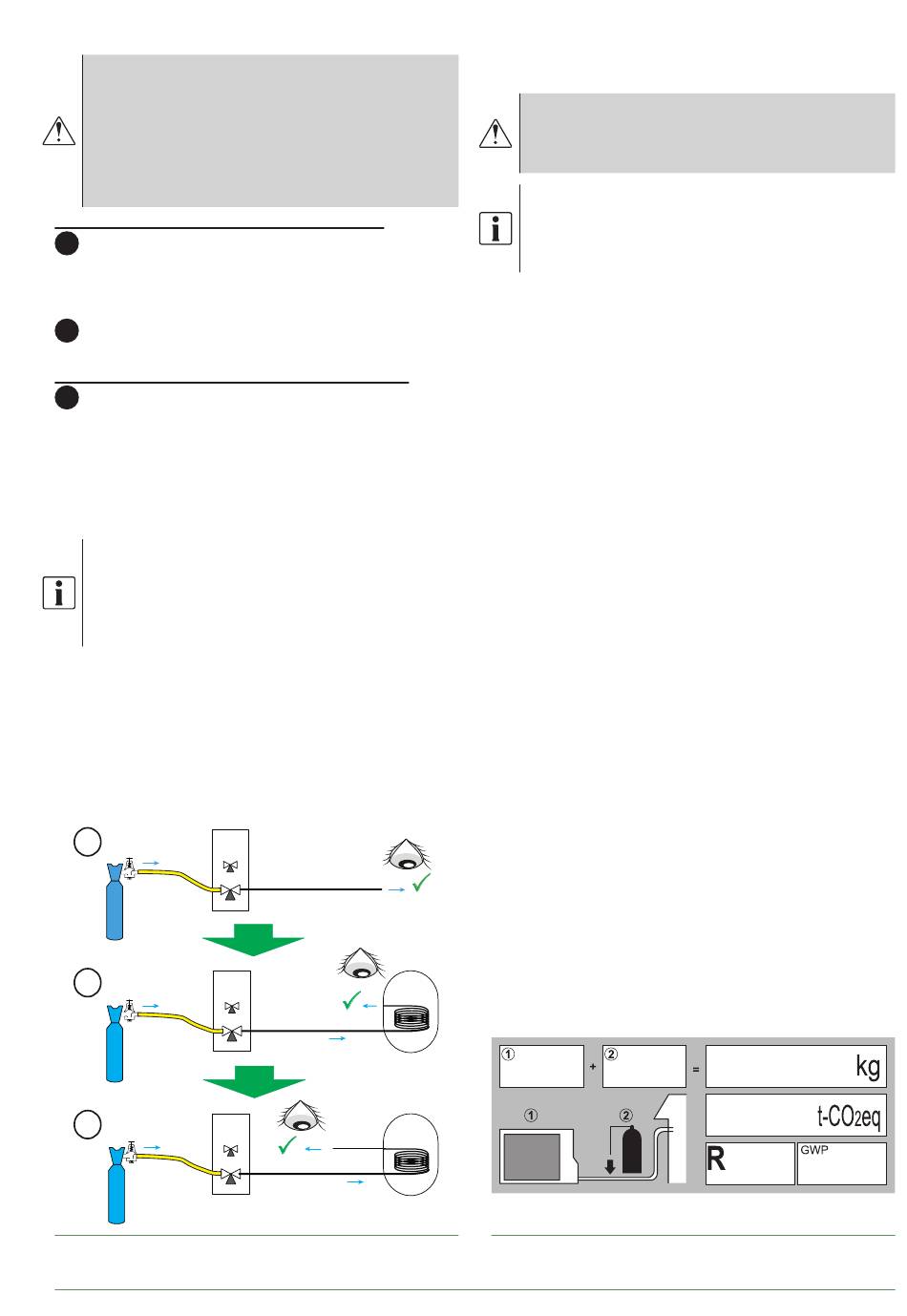

fi g. 26 - Vérifi cation des liaisons frigorifi ques
Loria 6000 R32 / INSTALLATION / 2256 - FR
le dudgeon et raccorder
(fi g. 24,
Liaison Liaison
gaz
gaz
MH*
Liaison Liaison
gaz
gaz
Liaison
Liaison
liquide
liquide
MH*
gaz
Gaz
►

Mise en gaz

■ Voir annexe page 66
Indiquer sur l'étiquette présente sur l'unité
extérieure, la quantité de gaz
(usine + charge complémentaire) Voir
Si une charge complémentaire est nécessaire,
faire la charge complémentaire avant la mise
en gaz du module hydraulique. Se reporter au
paragraphe "Charge complémentaire", page
- Retirer les bouchons d'accès (A)
aux commandes des vannes.
- Ouvrir d'abord la vanne liquide (petite) puis la vanne
gaz (grande) au maximum avec une clé hexagonale/
Allen (sens anti-horaire) sans forcer exagérément sur
la butée.
- Débrancher vivement le fl exible du Manifold.
- Remonter les 2 bouchons d'origine (en s'assurant de
leur propreté) et les serrer avec le couple de serrage
indiqué au tableau fi g. 24, page
dans les bouchons est réalisée uniquement métal sur
métal.
L'unité extérieure ne contient pas de réfrigérant
complémentaire permettant de purger l'installation.
La purge par chasse est strictement interdite.
▼ Test d'étanchéité fi nal
Le test d'étanchéité doit être réalisé avec un détecteur
de gaz agréé (sensibilité 5g/an).
Une fois le circuit frigorifi que mis en gaz comme
décrit précédemment, vérifi er l'étanchéité de tous les
raccords frigorifi ques de l'installation (4 raccords). Si les
dudgeons ont été correctement réalisés, il ne doit pas y
avoir de fuite. Éventuellement, vérifi er l'étanchéité des
bouchons des robinets frigorifi que.
En cas de fuite :
- Ramener le gaz dans l'unité extérieure (pump down).
La pression ne doit pas descendre en dessous de la
pression atmosphérique (0 bar relatif lu au Manifold)
afi n de ne pas polluer le gaz récupéré avec de l'air ou
de l'humidité.
- Refaire le raccord défectueux,
- Recommencer la procédure de mise en service.
fi g. 27 - Étiquette charge complémentaire
fi g. 27.
30.
(fi g. 54, page 67 )
27. L'étanchéité
