• D'autre part, il est nécessaire de s'assurer que
l'eau traitée ne devient pas agressive.
Placer sur l'arrivée d'eau froide un groupe de
sécurité avec soupape tarée de 7 à 10 bar maxi
(selon la réglementation locale), laquelle sera reliée
à un conduit d'évacuation à l'égout. Faire fonctionner
le groupe de sécurité selon les prescriptions du
fabricant. Il ne doit y avoir aucune vanne entre le
groupe de sécurité et le ballon.
■ Caractéristique de l'alimentation électrique
Avant toute intervention, s'assurer que l'alimentation
électrique générale est coupée.
L'installation électrique
conformément à la réglementation en vigueur en
particulier :
- France : norme NF C 15-100.
Les raccordements électriques ne seront eff ectués
que lorsque toutes les autres opérations de montage
(fi xation, assemblage, ...) auront été réalisées.
Attention !
Le contrat souscrit avec le fournisseur d'énergie
doit être suffi sant pour couvrir non seulement la
puissance de la PAC mais également la somme des
puissances de tous les appareils susceptibles de
fonctionner en même temps. Lorsque la puissance
est insuffi sante, vérifi er auprès du fournisseur
d'énergie la valeur de la puissance souscrite dans
votre contrat.
Ne jamais utiliser de prise de courant pour
l'alimentation.
La PAC doit être alimentée directement (sans
interrupteur externe) par des lignes dédiées
protégées en départ du tableau électrique par des
disjoncteurs bipolaires dédiés à la PAC, courbe C
pour l'unité extérieure, courbe C pour les appoints
électriques chauff age et sanitaire.
L'installation électrique doit obligatoirement être
équipée d'une protection diff érentielle de 30 mA.
Cet appareil est prévu pour fonctionner sous une
tension nominale de 230 V, +/- 10%, 50 Hz.
• Généralités sur les connexions électriques
Il est impératif de respecter la polarité phase-neutre
lors du branchement électrique.
Le fi l rigide est préférable pour les installations fi xes,
dans le bâtiment en particulier.
Serrer les câbles à l'aide des serre câbles afi n
d'éviter tout débranchement accidentel des fi ls
conducteurs.
1
Le raccordement à la terre et sa continuité sont
impératifs.
doit être réalisée
Ø 15 max.
3
2
4
Couple de serrage :
0.4 à 0.6 N.m

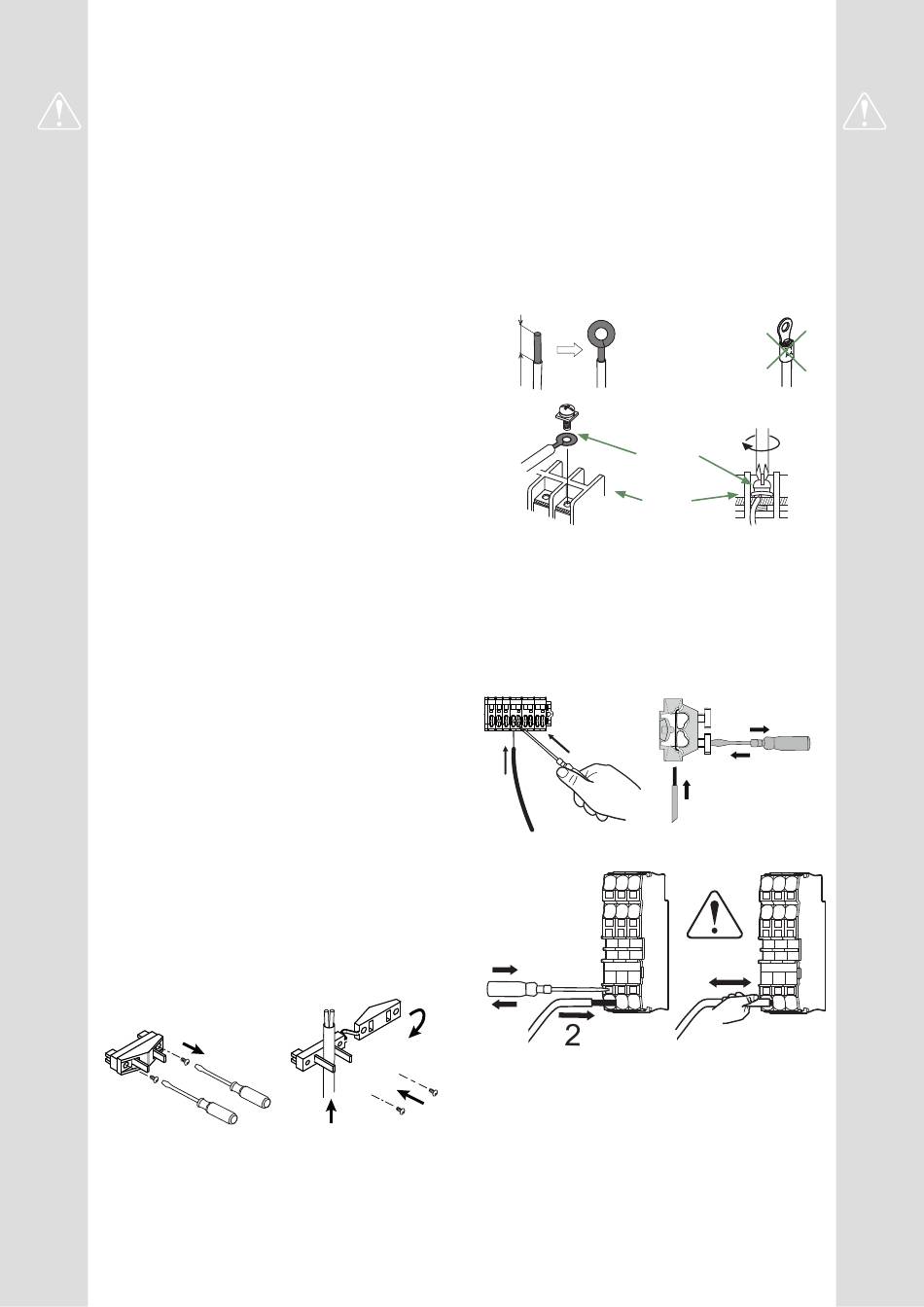

• Connexion sur les borniers à vis
L'utilisation de cosse ou d'embout est interdite.
- Choisir toujours un fi l rigide respectant les normes
en vigueur (NF C 15-100 en particulier).
- Dénuder l'extrémité du fi l sur environ 25 mm.
- Avec une pince à bouts ronds, réaliser une boucle
de diamètre correspondant aux vis de serrage du
bornier.
- Serrer très fermement la vis du bornier sur la
boucle réalisée. Un serrage insuffi sant peut
entraîner des échauff ements, sources de panne
ou même d'incendie.
Fil rigide
25 mm
Boucle
Vis et rondelle
spéciale
• Connexion sur les borniers à ressorts
- Dénuder l'extrémité du fi l sur environ 12 mm.
- Pousser le ressort avec un tournevis pour que le fi l
entre dans la cage.
- Glisser le fi l dans l'orifi ce prévu à cet eff et.
- Retirer le tournevis puis vérifi er que le fi l reste
coincé dans la cage, en tirant dessus.
1
3
Cosse sur
fi l souple
interdite
Bornier
3
1
2
4
