▼ Unité extérieure
Accès aux bornes de raccordement :
• Modèles 4, 6 et 8
- Déposer le capot.
Eviter tout contact entre les câbles et les
vannes / liaisons frigorifi ques.
Utiliser les serre-câbles afi n d'éviter tout
débranchement accidentel des fi ls conducteurs.
Combler l'espace à l'entrée des câbles dans
l'unité extérieure avec la plaque isolante.
■ Modèles 4, 6 et 8
Bornier
Bornier
Interconnexion
Interconnexion
entre unité extérieure
entre unité extérieure
et module hydraulique
et module hydraulique

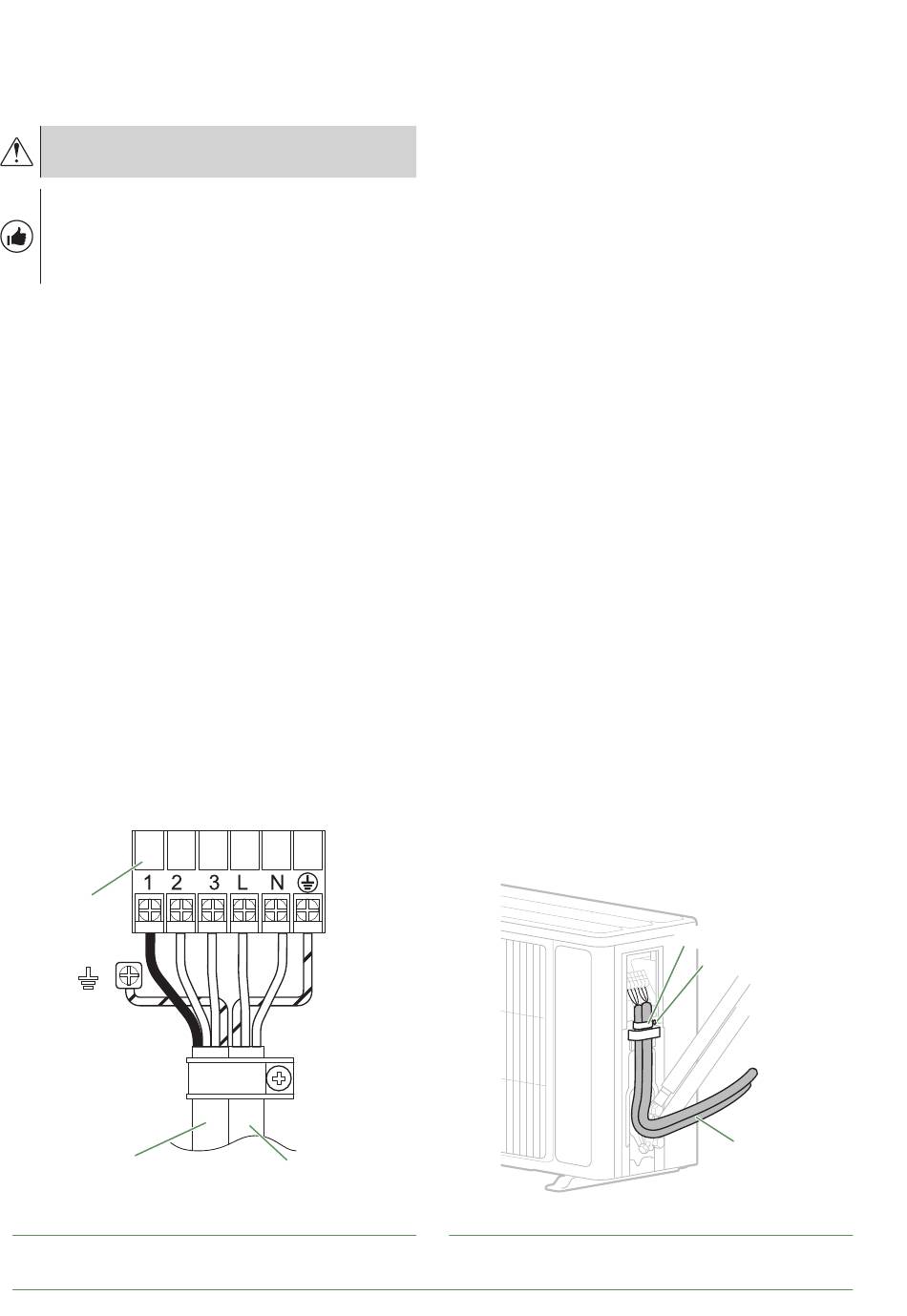

fi g. 33 - Accès au bornier de l'unité extérieure
- 36 -
Câble d'alimentation
Câble d'alimentation
générale
générale
■ Modèles 4, 6 et 8
fi g. 34 - Connexions au bornier de l'unité extérieure
Loria 6000 R32 / INSTALLATION / 2256 - FR
Serre-câble
Serre-câble
Vis Vis
Câbles
Câbles
