Atlantic Loria 6000 R32 Installation page 39

- Ne pas poser ensemble les lignes de sondes et les
lignes du secteur afi n d'éviter les interférences dues
aux pointes de tension du secteur.
Alimentation
Alimentation
appoint électrique
appoint électrique
ECS (option)
ECS (option)

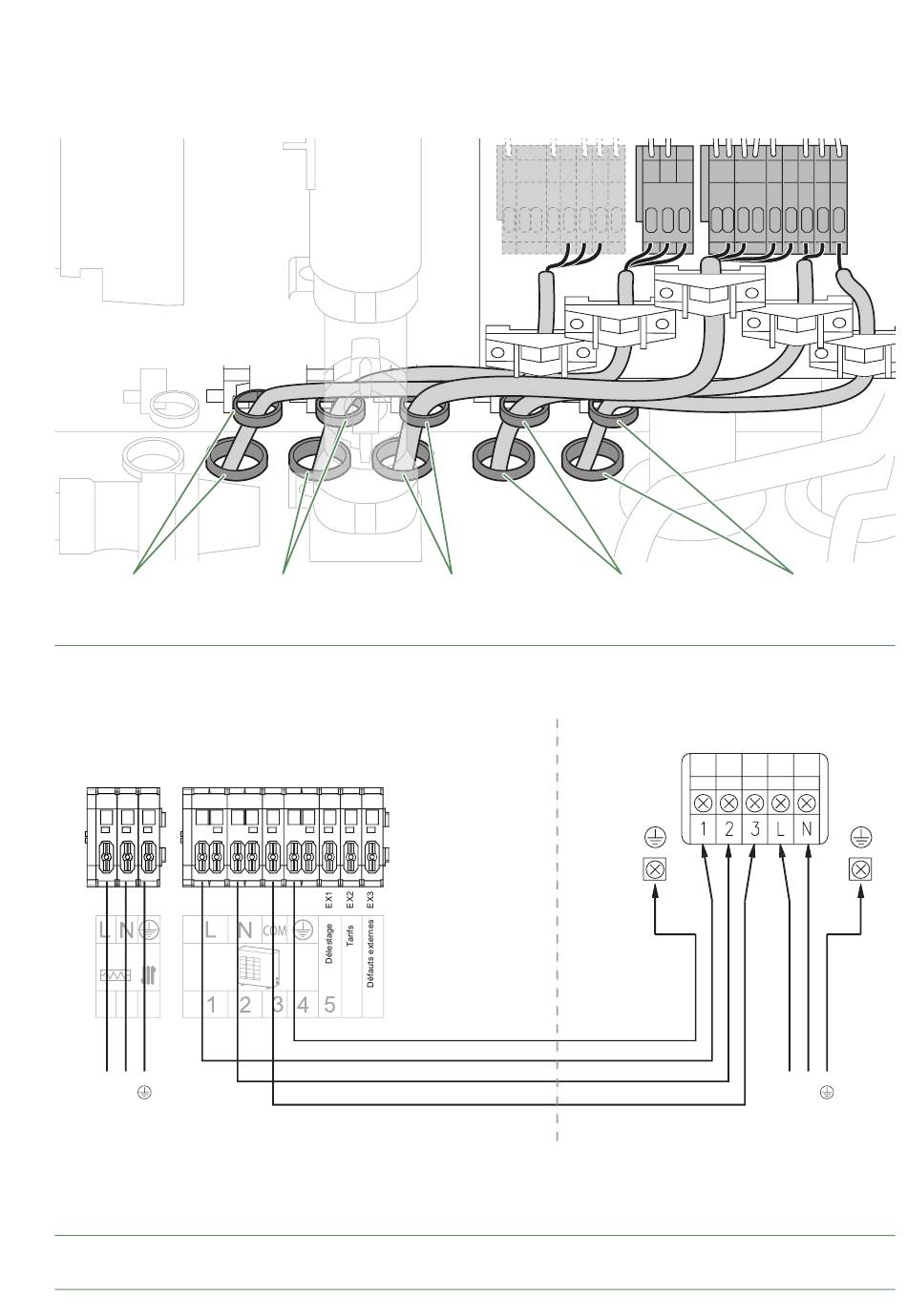

fi g. 37 - Passage de câbles BT
Module hydraulique
230 V~
8 9 10
L N
Alimentation
appoint électrique
230 V
* Si l'organe de commande ne délivre pas de contact libre de potentiel, il faudra relayer le contact pour obtenir un câblage équivalent.
Dans tous les cas, se reporter aux notices des organes externes (délesteur...) pour réaliser le câblage.
fi g. 38 - Raccordement au bornier (module hydraulique)
Loria 6000 R32 / INSTALLATION / 2256 - FR
Alimentation Interconnexion entre
Alimentation Interconnexion entre
appoint électrique unité extérieure
appoint électrique unité extérieure
chauffage et module hydraulique
chauff age et module hydraulique
vers contact
d'organe externe*
6 7
Interconnexion entre unité extérieure
et module hydraulique
- Ne pas faire cheminer les câbles électriques sur les
tuyauteries (eau et frigorifi ques).
- Veiller à ce que tous les câbles électriques sont logés
dans les espaces prévus à cet eff et
Délestage et / ou
Délestage et / ou
Tarifs heures pleines /
Tarifs heures pleines /
heures creuses...
heures creuses...
vert/jaune
marron
bleu
rouge
(fi g. 37).
Défauts externes à la PAC
Défauts externes à la PAC
Unité extérieure
L N
Alimentation
électrique
230 V
- 39 -
