Descriptif

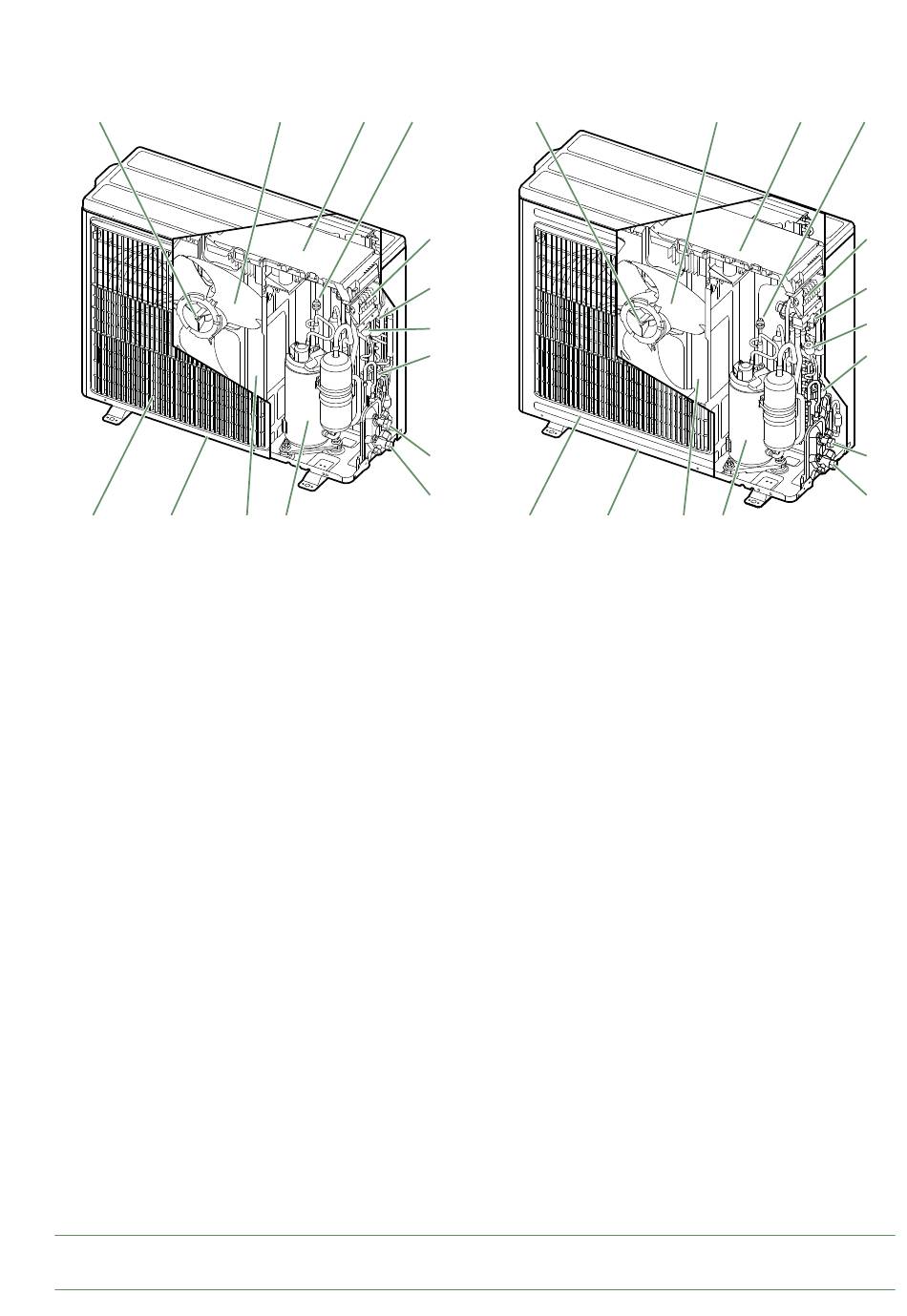

■ Unité extérieure Modèle 4 et 6
2
7 11
Légende :
1. Hélice haut rendement et bas niveau sonore.
2. Moteur électrique à régime variable "Inverter".
3. Module de pilotage "Inverter".
4. Borniers de raccordement
(alimentation et interconnexion).
6. Vanne 4 voies.
7. Carrosserie traitée anti-corrosion.
8. Détendeur électronique du circuit principal.
9. Compresseur "Inverter" isolé phoniquement et
thermiquement.
fi g. 6 - Organes
Loria 6000 R32 / INSTALLATION / 2256 - FR
1 3
12 9
■ Unité extérieure Modèle 8
13 2
4
6
14
8
10a
10b
7
10. Robinets de connexions frigorifi ques (raccord fl are)
avec capot de protection (a: liquide; b: gaz).
11. Cuve de rétention avec orifi ce d'écoulement des
condensats.
12. Évaporateur à surfaces d'échange haute performance ;
ailettes aluminium traitées anti-corrosion
et hydrophile, tubes cuivre rainurés.
13. Pressostat.
14. Capteur de pression.
1
11 12 9
3 13
4
6
14
8
10a
10b
