Pompe à chaleur alféa extensa duo

2 Installation

2.1 Conditions réglementaires
d'installation et d'entretien
L'installation et l'entretien de l'appareil doivent être effectués
par un professionnel agréé conformément aux textes
réglementaires et règles de l'art en vigueur notamment :
France :
- Législation sur le maniement des fluides frigorigènes :
Décret 2007/737 et ses arrêtés d'application.
- Installation de chauffage avec plancher chauffant :
NF DTU 65.14 : Exécution de planchers chauffants à eau.
- Règlement Sanitaire Départemental Type (RSD).

- NF C15-100 et ses modificatifs : Installations

électriques à basse tension - Règles.
Belgique :
- Règlement Général pour les installations Électriques (R.G.I.E).
2.2 Déballage et réserves
2.2.1 Réception
En présence du transporteur, contrôler soigneusement
l'aspect général des appareils, vérifier que l'unité
extérieure n'a pas été couchée.
En cas de litige, formuler par écrit les réserves
opportunes au transporteur sous 48h et adresser une
copie de ce courrier au SAV.
2.2.2 Manutention
L'unité extérieure ne doit pas être couchée au cours du
transport.
Le transport couché risque d'endommager l'appareil
par déplacement du fluide frigorigène et déformation
des suspensions du compresseur.
Les dommages occasionnés par le transport couché ne
sont pas couverts par la garantie.
En cas de nécessité, l'unité extérieure peut être
penchée uniquement lors de sa manutention à la main
(pour franchir une porte, pour emprunter un escalier...).
Cette opération doit être menée avec précaution et l'appareil
doit être immédiatement rétabli en position verticale.
2
1
1 Coude
Bouchons (x2)
2
(suivant modèle)
Plaque isolante
3
souple
4 Clé hexagonale

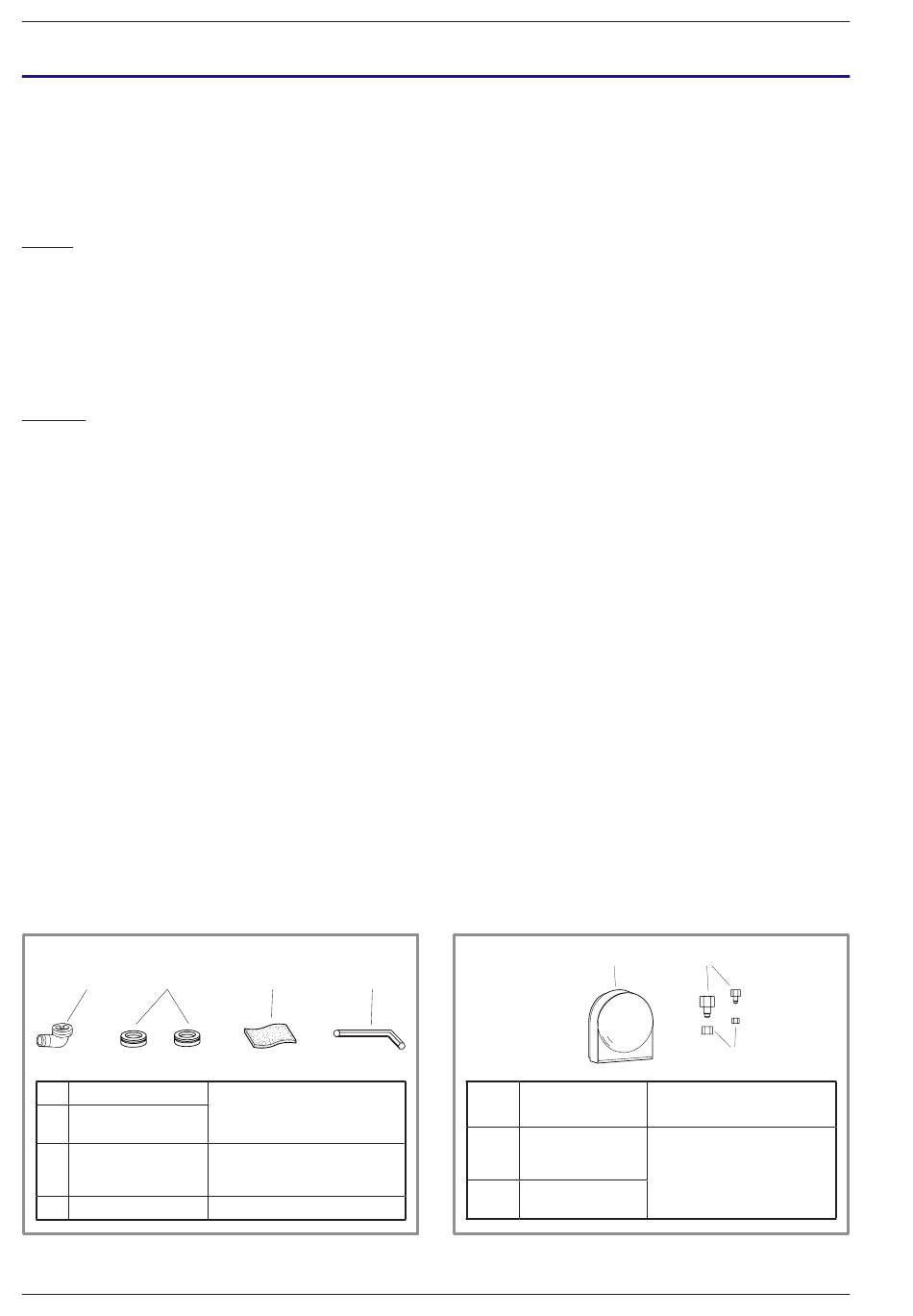

figure 9 - Accessoires fournis avec l'unité extérieure
- 12 -
3 4
pour l'évacuation des
condensats
pour combler le vide
à l'entrée du câble
d'interconnexion
pour l'ouverture des vannes
2.2.3 Accessoires fournis
Accessoires fournis avec l'unité extérieure
Accessoires fournis avec le module hydraulique
2.3 Implantation
Le choix de l'implantation est particulièrement important
dans la mesure où un déplacement ultérieur est une
opération délicate nécessitant l'intervention d'une
personne qualifiée.
Choisir l'emplacement de l'unité extérieure et du module
hydraulique après discussion avec le client.
Respecter les distances maxi et mini entre le module
hydraulique et l'unité extérieure
la garantie des performances et de la durée de vie du
système en dépend.
2.4 Installation de l'unité extérieure
2.4.1 Précautions d'installation
" L'unité extérieure doit exclusivement être
installée à l'extérieur (dehors). Si un abri est
requis, il doit comporter de larges ouvertures
sur les 4 faces et respecter les dégagements
d'installation (figure
• Choisir un emplacement de préférence ensoleillé
et à l'abri des vents dominants forts et froids
(mistral, tramontane, etc...).
• L'appareil doit être parfaitement accessible pour les
travaux d'installation et de maintenance ultérieurs
(figure 11).
• S'assurer que le passage des liaisons vers le module
hydraulique est possible et aisé.
• L'unité extérieure ne craint pas les intempéries,
cependant éviter de l'installer sur un emplacement
où elle risque d'être exposée à des salissures ou à
des écoulements d'eau importants (sous un chéneau
défectueux par exemple).
5 5 6
5 Sonde extérieure
Adaptateur
6 1/2" - 5/8" et/ou
1/4" - 3/8"
Ecrou 1/2"
7
et/ou 1/4"
figure 10 - Accessoires fournis avec le module hydraulique
Notice d'installation et de mise en service "1435 - FR"
(figure
(figure
(figure 16, page
11).
7 6
8
7
pour la détection de la
température extérieure
pour raccordement flare
du module hydraulique
(suivant modèle).
9).
10).
17),
