Pompe à chaleur Loria duo 6000
2.4.2 Pose de l'unité extérieure
L'unité extérieure doit être surélevée d'au moins 50 mm
par rapport au sol. Dans les régions enneigées, cette
hauteur doit être augmentée mais ne pas dépasser 1,5 m
(figure 12).
- Fixer l'unité extérieure à l'aide de vis et rondelles
de serrage élastiques ou éventail pour éviter tout
desserrage.
" Attention
Dans les régions à fortes chutes de neige, si l'entrée et
la sortie de l'unité extérieure sont bloquées par la neige,
il pourrait devenir difficile de se chauffer et probablement
causer une panne.
Construire un auvent ou placer l'appareil sur un support
haut (configuration locale).
- Monter l'appareil sur un support solide afin de
minimiser les chocs et vibrations.
- Ne pas poser l'appareil directement au sol car cela
peut être cause de troubles.
2.4.3 Raccordement de l'évacuation
des condensats
(voir figure 12).
Si l'utilisation d'un tuyau d'évacuation est impérative :
- Installer le bac de récupération de condensats (BR)
(option, voir page 4).
- Utiliser le coude fourni (C) et raccorder un flexible
diamètre 16 mm pour l'évacuation des condensats.
- Utiliser le ou les bouchon(s) fourni(s) (B) pour obstruer
l'orifice du bac de condensats.
Prévoir un écoulement gravitaire des condensats (eaux
usées, eaux pluviales, lit de gravier).
" Si l'installation est réalisée dans une région où
la température peut être inférieure à 0 °C pendant
une longue période, munir le tuyau d'évacuation
d'une résistance de traçage pour éviter la prise
en glace. La résistance de traçage doit chauffer
non seulement le tuyau d'écoulement mais aussi
le bas de la cuve de collecte des condensats de
l'appareil.
Notice d'installation "1715 - FR"
H
* Dans les régions fréquemment enneigées,
(H) doit être supérieur à la couche moyenne de neige.
H
C

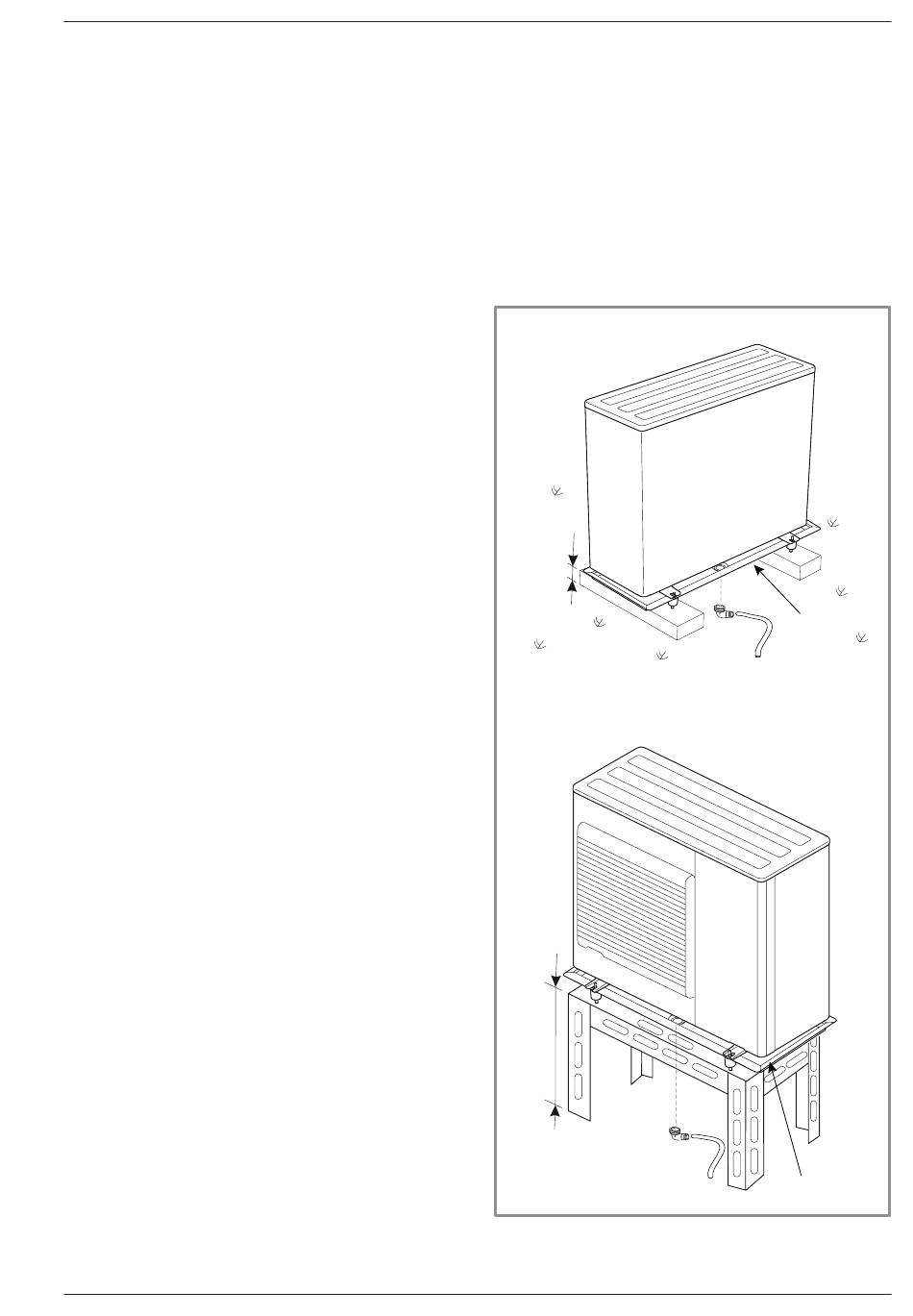

figure 12 - Pose de l'unité extérieure,
évacuation des condensats
C
BR
BR
