Pompe à chaleur Loria duo 6000
- Ne pas poser ensemble les lignes de sondes et les
lignes du secteur afin d'éviter les interférences dues
aux pointes de tension du secteur.
- Ne pas faire cheminer les câbles électriques sur les
tuyauteries (eau et frigorifiques).

Module hydraulique

L N L N
COM
230 V~
1 2 3
4 5 6 7 8
L N
Alimentation
230 V
ECS
vers contact d'organe externe
*
Si l'organe de commande ne délivre pas de contact libre de potentiel, il faudra relayer le contact pour obtenir un câblage équivalent.
Dans tous les cas, se reporter aux notices des organes externes (délesteur...) pour réaliser le câblage.
" Chemin câbles BT
- 34 -
L N
230 V~
9 10 11 12 13
L N
Alimentation 230 V
appoint électrique
Interconnexion entre unité extérieure
et module hydraulique

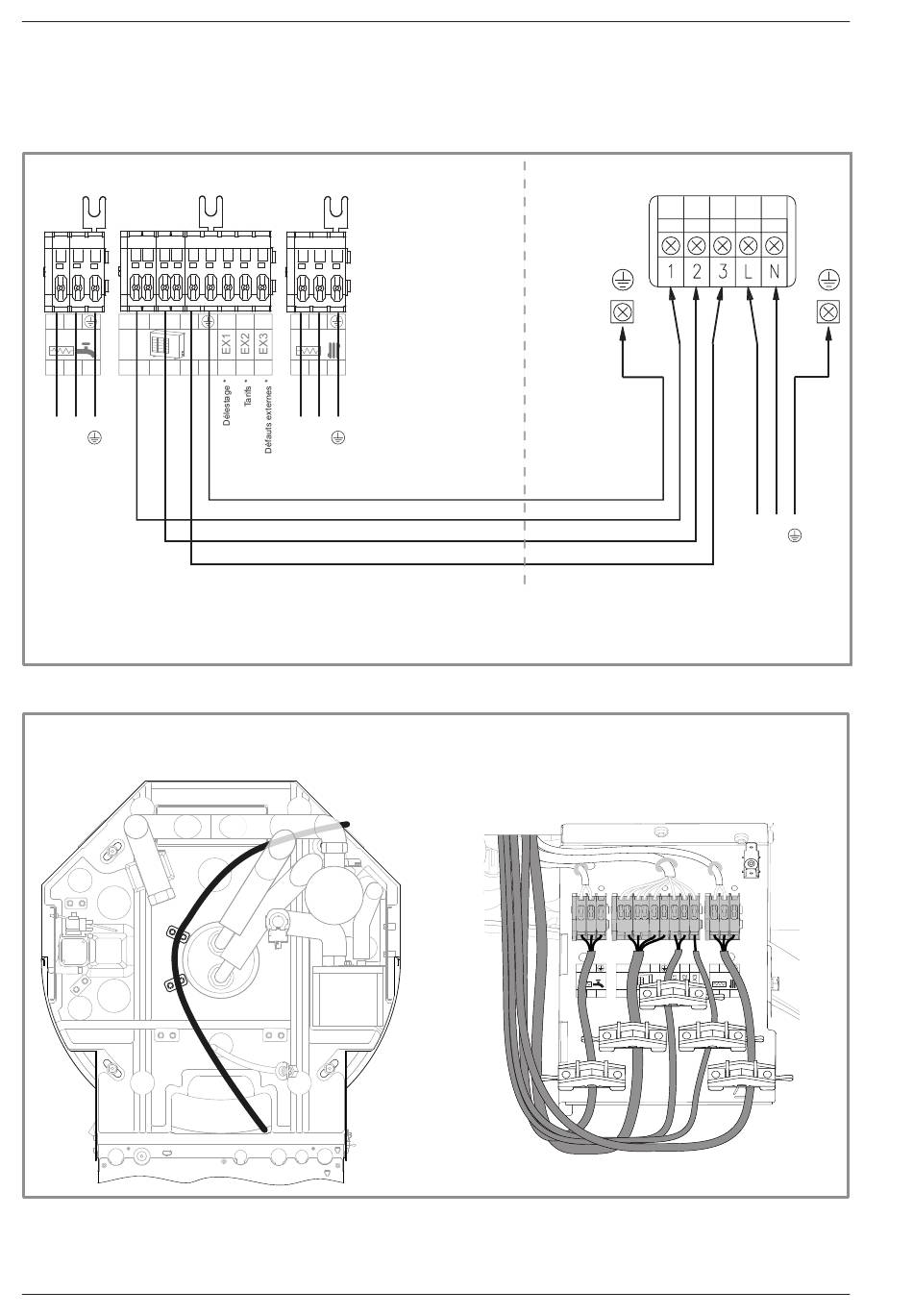

figure 28 - Raccordement au bornier (module hydraulique)
figure 29 - Passage de câbles BT
Veiller à ce que tous les câbles électriques sont logés
dans les espaces prévus à cet effet
- Effectuer les raccordements suivant le schéma
(figure 28).
vert/jaune
marron
bleu
rouge
" Bornier BT
L N L
230 V~
1 2 3 4
(figure
29).
Unité extérieure
L N
Alimentation
électrique
230 V
N L N
COM
230 V~
5 6 7 8 9 10 11 12 13
Notice d'installation "1715 - FR"
