Pompe à chaleur Loria duo 6000
4 5 6*
19
13
18
13
3
20
20
Vue de face
Légende :
1 Coffret électrique.
2 Régulateur / Interface utilisateur
(descriptif, voir § 7.1, page
3 Bloc hydraulique (circulateur. et
vanne directionelle)
4 Retour chauffage.
5 Départ chauffage.
6 Départ chauffage
(circuit mélangé - Z 2)*.
7 Retour chauffage
(circuit mélangé - Z 2)*.
8 Entrée Eau Froide Sanitaire
9 Sortie Eau Chaude Sanitaire
- 10 -
7* 8 9 10 11
10 Raccord frigorifique "gaz".
40).
11 Raccord frigorifique "liquide".
12 Soupape de sûreté.
13 Purgeur automatique.
14 Vase d'expansion amovible.
15 Condenseur (échangeur).
16 Appoint électrique.
17 Pot à boues avec filtre
18 Vannes
19 Manomètre
20 Robinet de vidange.

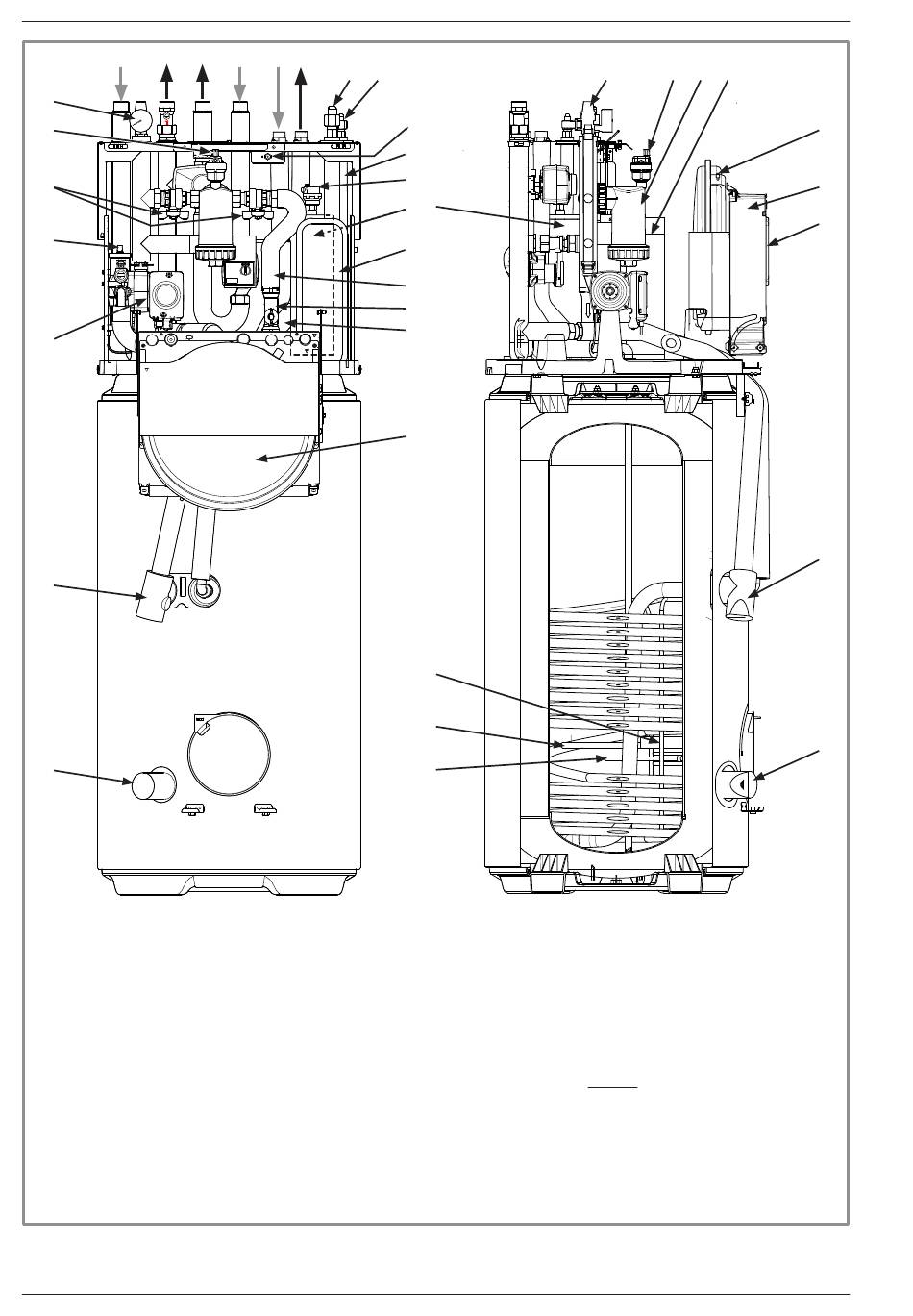

figure 7 - Organes (module hydraulique)
24
27
13
16
15
26
21
25
14
23
28
22
12 13 17 15
Vue de côté
21 Débitmètre.
22 Appoint électrique ECS
23 Anode
24 Touche de réarmement
(sécurité de surchauffe).
Sondes
25 Sonde de départ PAC.
26 Sonde de retour PAC.
27 Sonde de condensation
28 Sonde sanitaire.
* Option
Notice d'installation "1715 - FR"
14
1
2
20
20
