Pompe à chaleur Loria duo 6000
3.5 Charge complémentaire
Loria duo ...
6004, 6006 et 6008
Longueur liaisons
Charge complémentaire
La charge des unités extérieures correspond à des
distances maximales entre unité extérieure et module
hydraulique définies à la
distances plus importantes, il est nécessaire d'effectuer
une charge complémentaire de R410A. La charge
complémentaire dépend, pour chaque type d'appareil,
de la distance entre l'unité extérieure et le module
hydraulique. La charge complémentaire de R410A doit
obligatoirement être réalisée par un spécialiste agréé.
• Exemple Loria duo 6004 :
Une unité extérieure distante de 17 m du module
hydraulique nécessitera une charge complémentaire de :
Charge complémentaire = (17 – 15) x 25 = 50 g.
La charge doit être effectuée après tirage au vide et
avant mise en gaz du module hydraulique, comme suit :
Débrancher la pompe à vide (flexible jaune) et raccorder
à sa place une bouteille de R410A dans la position de
soutirage liquide
- Ouvrir le robinet de la bouteille.
- Purger le flexible jaune en le desserrant légèrement
côté Manifold
- Poser la bouteille sur une balance de précision
minimale 10g. Noter le poids.
- Ouvrir prudemment et légèrement le robinet bleu et
surveiller la valeur affichée par la balance.
- Dès que la valeur affichée a diminué de la valeur de charge
complémentaire calculée, fermer la bouteille et la débrancher.
- Débrancher alors vivement le flexible branché sur
l'appareil.
- Procéder à la mise en gaz du module hydraulique.
" Attention !
• Utiliser exclusivement du R410A !
• N'utiliser que des outils adaptés au R410A
(jeu de manomètres).
• Charger toujours en phase liquide.
• Ne pas dépasser la longueur ni le dénivelé maximal.
Gas
Liquide

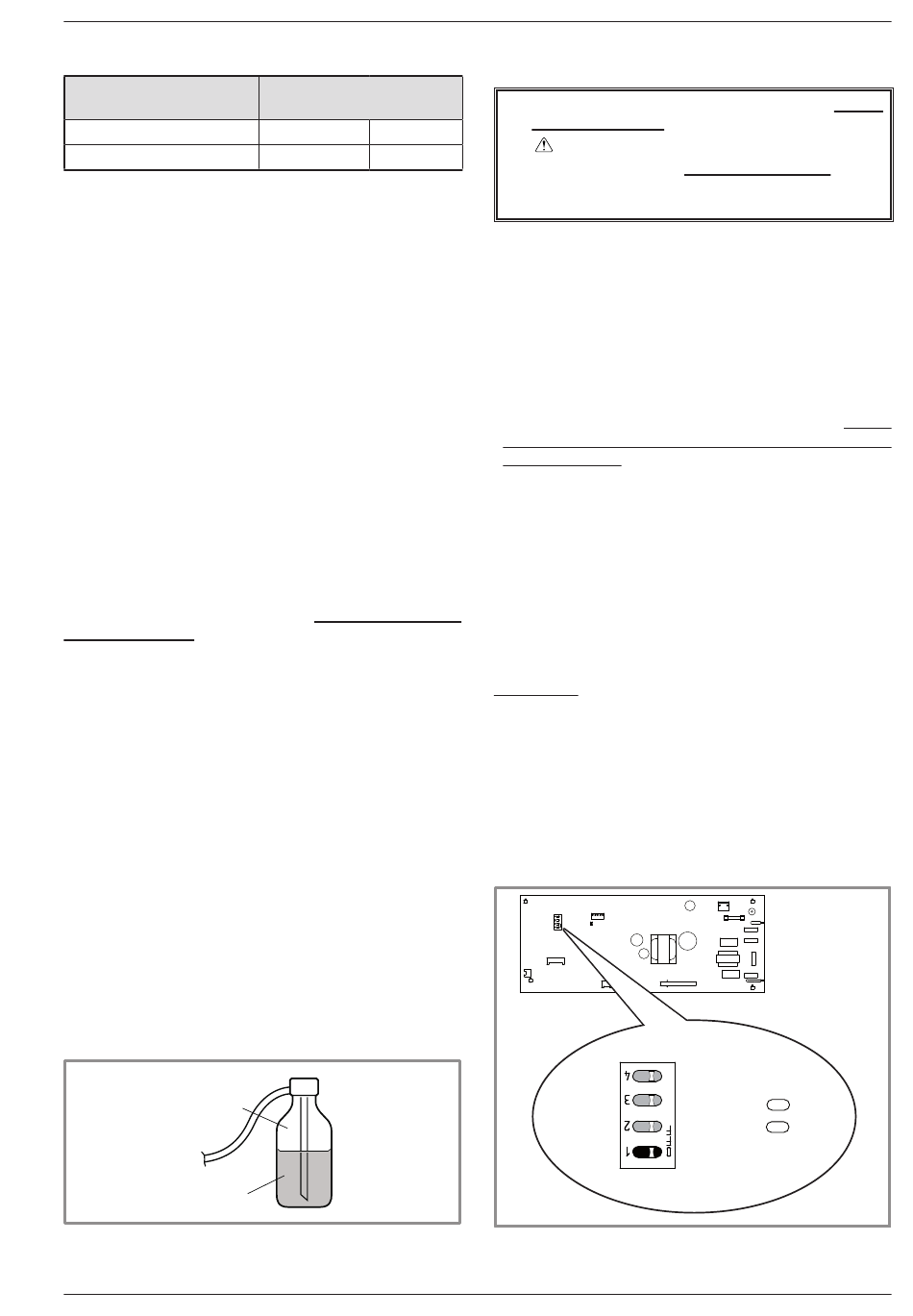

figure 18 - Bouteille de gaz R410A
Notice d'installation "1715 - FR"
25 g de R410A
par m supplémentaire
15 m 30 m max
aucune 375 g
21. En cas de
figure 16, page
R410A
3.6 Récupération
dans l'unité extérieure
" Avant toute intervention, s'assurer que toutes
les alimentations électriques sont coupées.
énergie stockée : après sectionnement
"
des alimentations attendre 1 minute avant
d'accéder aux
l'équipement.
Effectuez les procédures suivantes pour recueillir le
fluide frigorigène. Installer préalablement le jeu de
manomètres (Manifold).
- 1- Mettre hors tension l'appareil et ses périphériques
(module hydraulique, unité extérieure, appoint(s)).
- 2- Déposer la façade. Ouvrir le coffret électrique. Puis
mettre le DIP SW1 de la carte d'interface sur ON
- 3- Remettre sous tension l'appareil et ses périphériques
(les LED verte et rouge commencent à clignoter ; 1s
allumé / 1s éteinte) => le circulateur démarre. L'unité
extérieure démarre en mode froid environ 3 minutes
après l'allumage
- 4- Immédiatement après le démarrage de l'unité
extérieure : fermer la vanne liquide sur l'unité
extérieure.
- 5- Fermer progressivement la vanne gaz sur l'unité
extérieure pour qu'elle soit fermée lorsque la pression
est inférieure à 0,02 bar relative lue au Manifold
(environ 1 à 2 minutes après la fermeture de la vanne
liquide), tandis que l'unité extérieure continue à tourner.
- 6- Couper l'alimentation générale.
- 7- La récupération de fluide frigorigène est terminée.
Remarques :
- Lorsque la pompe à chaleur est en fonctionnement,
l'opération de récupération ne peut être activée, même
si l'interrupteur DIP SW 1 est mis sur ON
- Ne pas oublier de remettre l'interrupteur DIP SW 1
sur OFF après l'opération de récupération.
- Si l'opération de récupération échoue, réessayer à
nouveau la procédure en éteignant la machine et en
ouvrant les vannes "gaz" et "liquide". Puis après 2 à 3
minutes réaliser à nouveau l'opération de récupération.
ON OFF
figure 19 - Emplacement des interrupteurs DIP et des
LED sur la carte d'interface du module hydraulique
de fluide frigorigène
parties internes
Carte interface
LED2
(Verte)
LED1
(Rouge)
de
