Pompe à chaleur Loria duo 6000
3.3 Vérifications et raccordement
" Le circuit frigorifique est très sensible aux
poussières et à l'humidité, vérifier que la
zone autour de la liaison est sèche et propre
avant d'ôter les bouchons qui protègent les
raccords frigorifiques.
" Valeur indicative de soufflage : 6 bar pendant 30
secondes minimum pour une liaison de 20 m.

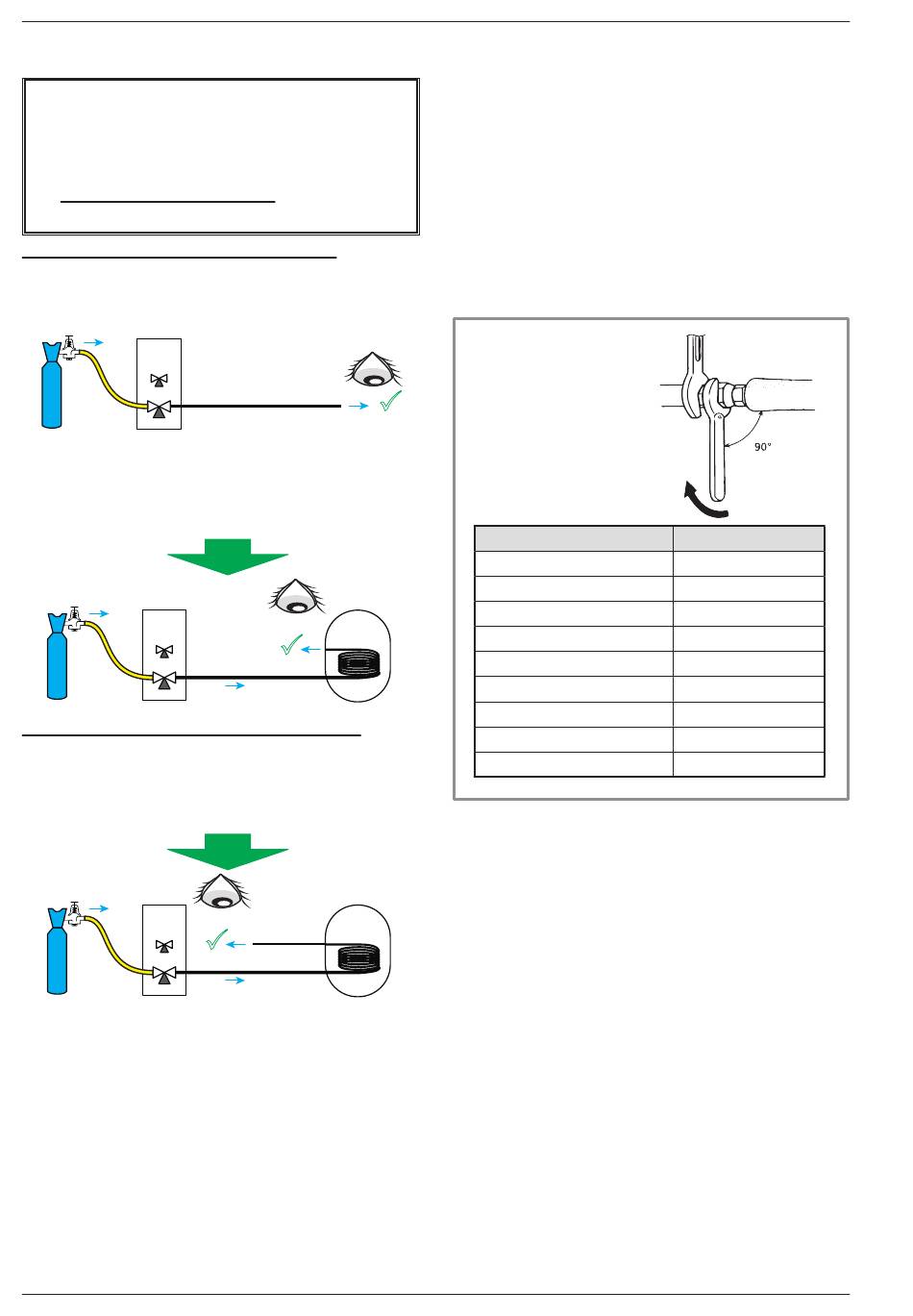

Contrôle de la liaison gaz (gros diamètre).

Raccorder la liaison gaz sur l'unité extérieure.
Souffler la liaison gaz à l'azote sec et observer son extrémité :
Azote
UE
Liaison
gaz
- Si de l'eau ou des impuretés s'en dégagent, utiliser une
liaison frigorifique neuve.

Sinon, réaliser le dudgeon et raccorder immédiatement
la liaison sur le module hydraulique.
Azote
UE
Contrôle de la liaison liquide (petit diamètre).

Raccorder la liaison liquide sur le module hydraulique.
- Souffler à l'azote l'ensemble liaison gaz-condenseur-
liaison liquide et observer son extrémité (côté unité
extérieure).
Azote
UE
- Si de l'eau ou des impuretés s'en dégagent, utiliser une
liaison frigorifique neuve.
- Sinon, réaliser le dudgeon et raccorder immédiatement
la liaison sur l'unité extérieure.
- 20 -
MH*

gaz
Liaison
MH*
liquide

gaz
Remarques :
" Soigner particulièrement le positionnement du
tube face à son raccord pour ne pas risquer
d'endommager le filetage. Un raccord bien
aligné se monte aisément à la main sans qu'il
soit nécessaire de beaucoup forcer.

" Suivant le cas, raccorder un adaptateur

(réduction) 1/4"- 3/8" ou 1/2"- 5/8" (voir
page 21).
" Respecter les couples de serrage indiqués
(figure
15).
Clé de maintien

Clé dynamométrique
Désignation
Ecrou flare 6,35 mm (1/4")
Ecrou flare 9,52 mm (3/8")
Ecrou flare 12,7 mm (1/2")
Ecrou flare 15,88 mm (5/8")
Bouchon (A) 3/8", 1/4"
Bouchon (A) 1/2"
Bouchon (A) 5/8"
Bouchon (B) 3/8", 5/8"
Bouchon (B) 1/2", 1/4"
Couple de serrage
14 à 18 Nm
33 à 42 Nm
50 à 62 Nm
63 à 77 Nm
20 à 25 Nm
25 à 30 Nm
30 à 35 Nm
10 à 12 Nm
12,5 à 16 Nm
Bouchons A / B : voir figure 17, page 23
figure 15 - Couples de serrage
Notice d'installation "1715 - FR"
figure 16,
