Pompe à chaleur Loria 6000
3.3 Vérifications et raccordement
" Le circuit frigorifique est très sensible aux
poussières et à l'humidité, vérifier que la
zone autour de la liaison est sèche et propre
avant d'ôter les bouchons qui protègent les
raccords frigorifiques.
" Valeur indicative de soufflage : 6 bar pendant 30
secondes minimum pour une liaison de 20 m.
Contrôle de la liaison gaz (gros diamètre).

Raccorder la liaison gaz sur l'unité extérieure.
Souffler la liaison gaz à l'azote sec et observer son extrémité :
- Si de l'eau ou des impuretés s'en dégagent, utiliser une
liaison frigorifique neuve.

Sinon, réaliser le dudgeon et raccorder immédiatement
la liaison sur le module hydraulique.
Contrôle de la liaison liquide (petit diamètre).

Raccorder la liaison liquide sur le module hydraulique.
- Souffler à l'azote l'ensemble liaison gaz-condenseur-
liaison liquide et observer son extrémité (côté unité
extérieure).
- Si de l'eau ou des impuretés s'en dégagent, utiliser une
liaison frigorifique neuve.
- Sinon, réaliser le dudgeon et raccorder immédiatement
la liaison sur l'unité extérieure.

Remarques :

" Soigner particulièrement le positionnement du
tube face à son raccord pour ne pas risquer
d'endommager le filetage. Un raccord bien
aligné se monte aisément à la main sans qu'il
soit nécessaire de beaucoup forcer.

" Suivant le cas, raccorder un adaptateur

(réduction) 1/4"- 3/8" ou 1/2"- 5/8" (voir
page 19).
" Respecter les couples de serrage indiqués
(figure
18).
- 18 -
1
2
3

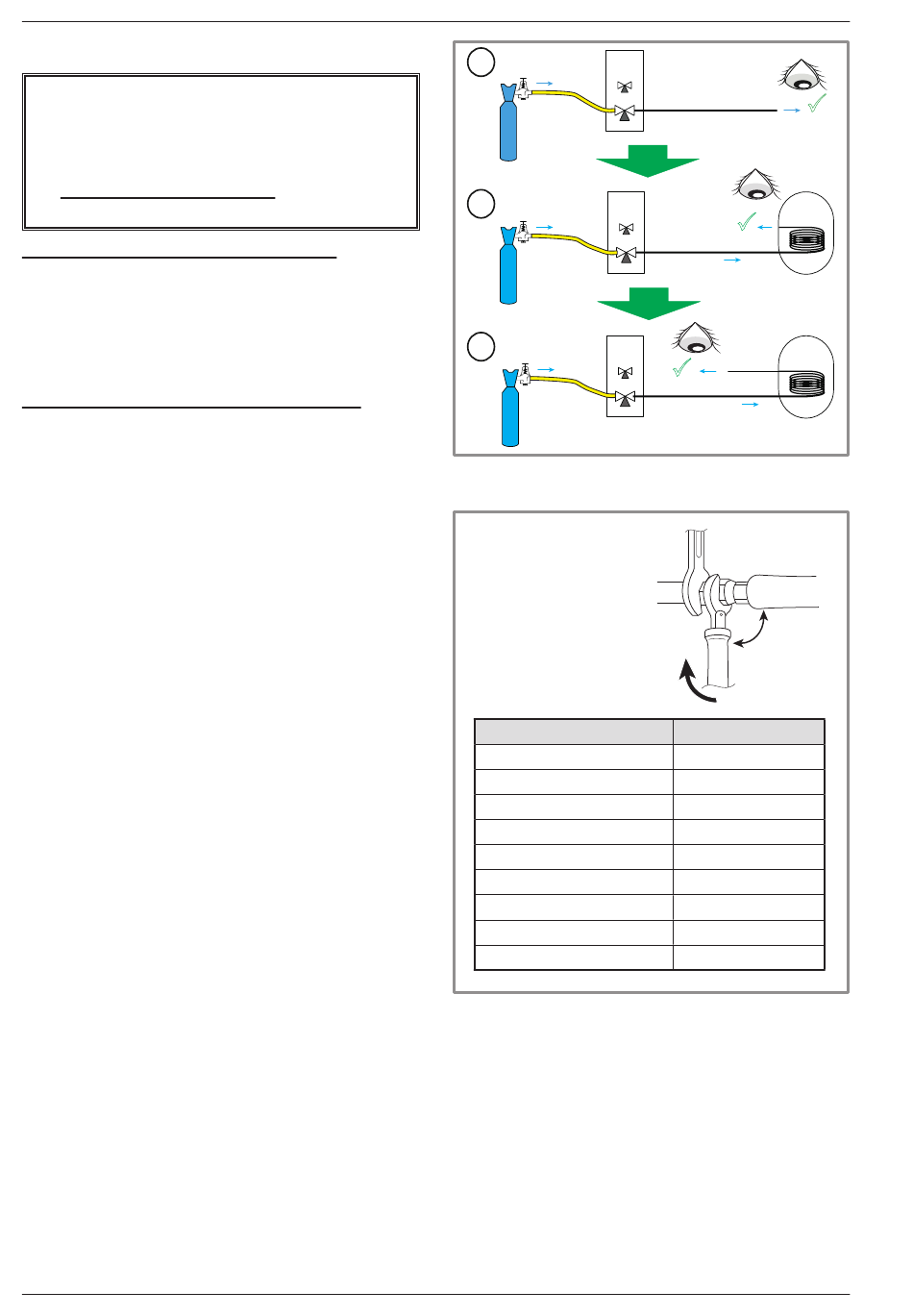

figure 16 - Vérification des liaisons frigorifiques
Clé dynamométrique
Désignation
figure 19,
Écrou flare 6.35 mm (1/4")
Écrou flare 9.52 mm (3/8")
Écrou flare 12.7 mm (1/2")
Écrou flare 15.88 mm (5/8")
Bouchon (A) 3/8", 1/4"
Bouchon (A) 1/2"
Bouchon (A) 5/8"
Bouchon (B) 3/8", 5/8"
Bouchon (B) 1/2", 1/4"
UE
UE
Liaison
Liaison gaz
gaz
Azote
Azote
UE
UE
Liaison
Liaison gaz
gaz
Azote
Azote
UE
UE

gaz
Gaz
Azote
Azote
Clé de maintien
Couple de serrage
Bouchons A / B : voir
figure 17 - Couples de serrage
Notice d'installation "1633 - FR"

MH*
MH*

Liaison
Liaison
liquide
liquide
MH*
MH*
90°
14 à 18 Nm
33 à 42 Nm
50 à 62 Nm
63 à 77 Nm
20 à 25 Nm
25 à 30 Nm
30 à 35 Nm
10 à 12 Nm
12.5 à 16 Nm
figure 20, page 21
