Pompe à chaleur Loria 6000
2.3

Pose des liaisons frigorifiques

Manipuler les tuyaux et effectuer leur

"
traversée (dalle ou murs) avec les bouchons de
protection en place ou après brasure.

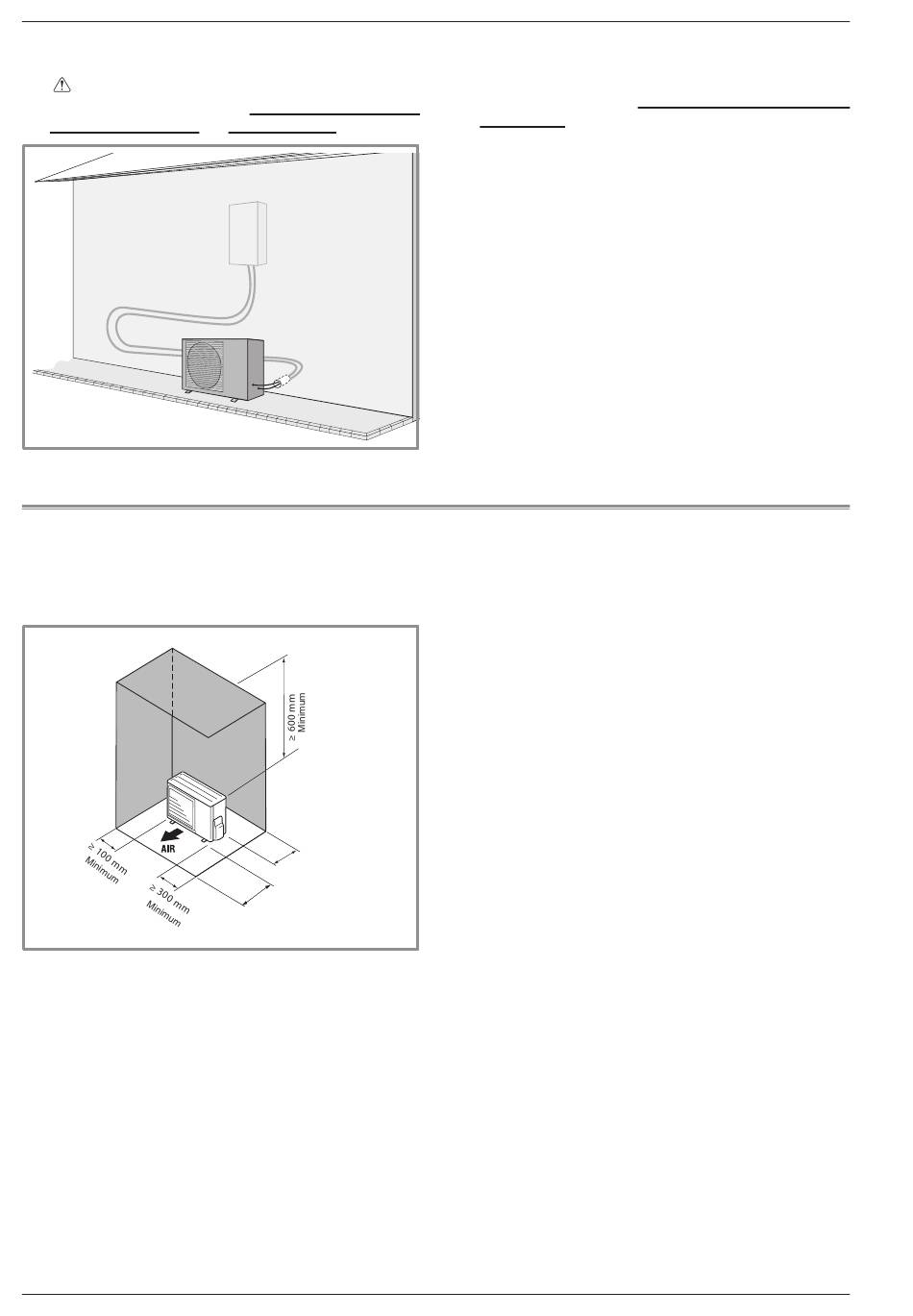

figure 10 - Exemple conseillé de disposition
des liaisons frigorifiques
2.4 Installation de l'unité extérieure
2.4.1 Précautions d'implantation
figure 11 - Dégagements minimum d'installation
autour de l'unité extérieure
- 14 -
≥ 100 mm
Minimum
≥ 300 mm
Minimum
" Conserver les bouchons de protection ou les
extrémités brasées jusqu'à la mise en service
du produit.
Le raccordement entre l'unité extérieure et le module
hydraulique sera effectué uniquement avec des liaisons
cuivre (qualité frigorifique), isolées séparément.
Respecter les diamètres des tuyauteries.
Respecter les distances maxi et mini entre le module
hydraulique et l'unité extérieure, la garantie des
performances et de la durée de vie du système en
dépend.
La longueur minimale des liaisons frigorifiques est
de 5 m pour un fonctionnement correct.
La garantie de l'appareil serait exclue en cas d'utilisation
de l'appareil avec des liaisons frigorifique inférieures à
5 m (tolérance +/-10%).
Si les liaisons frigorifiques sont exposées aux
intempéries ou aux UV et que l'isolant n'y est pas
résistant, il est nécessaire de prévoir une protection.
" L'unité extérieure doit exclusivement être
installée à l'extérieur (dehors). Si un abri est
requis, il doit comporter de larges ouvertures
sur les 4 faces et respecter les dégagements
d'installation (figure
• Choisir l'emplacement de l'appareil après discussion
avec le client.
• Choisir un emplacement de préférence ensoleillé et
à l'abri des vents dominants forts et froids (mistral,
tramontane, etc...).
• L'appareil doit être parfaitement accessible pour les
travaux d'installation et de maintenance ultérieurs
(figure
12).
• S'assurer que le passage des liaisons vers le module
hydraulique est possible et aisé.
• L'unité extérieure ne craint pas les intempéries,
cependant éviter de l'installer sur un emplacement
où elle risque d'être exposée à des salissures ou à
des écoulements d'eau importants (sous un chéneau
défectueux par exemple).
• En fonctionnement, de l'eau peut s'évacuer de l'appareil.
Ne pas installer l'appareil sur une terrasse, mais préférer
un endroit drainé (lit de graviers ou sable). Si l'installation
12).
Notice d'installation "1633 - FR"
