Pompe à chaleur Loria 6000
5 Raccordements électriques
5.1
Raccordements électriques
de puissance (BT)
Avant toute intervention, s'assurer que l'alimentation
électrique générale est coupée.
5.1.1
Caractéristique de l'alimentation électrique
L'installation électrique doit être réalisée conformément
à la réglementation en vigueur en particulier :
- France : norme NF C 15-100.
Les raccordements électriques ne seront effectués
que lorsque toutes les autres opérations de montage
(fixation, assemblage, ...) auront été réalisées.
" Attention !
Le contrat souscrit avec le fournisseur d'énergie doit
être suffisant pour couvrir non seulement la puissance
de la PAC mais également la somme des puissances
de tous les appareils susceptibles de fonctionner en
même temps. Lorsque la puissance est insuffisante,
vérifier auprès du fournisseur d'énergie la valeur de la
puissance souscrite dans votre contrat.
Ne jamais utiliser de prise de courant pour l'alimentation.
La PAC doit être alimentée directement (sans interrupteur
externe) par des lignes dédiées protégées en départ du
tableau électrique par des disjoncteurs bipolaires dédiés
à la PAC, courbe C pour l'unité extérieure, courbe C
pour les appoints électriques chauffage et sanitaire
(voir tableaux
page
31).
L'installation électrique doit obligatoirement être équipée
d'une protection différentielle de 30 mA.
Cet appareil est prévu pour fonctionner sous une
tension nominale de 230 V, +/- 10%, 50 Hz.
5.1.2
Généralités sur les connexions électriques
Il est impératif de respecter la polarité phase-neutre lors
du branchement électrique.
Le fil rigide est préférable pour les installations fixes,
dans le bâtiment en particulier (voir
Serrer les câbles à l'aide des serre câbles afin d'éviter
tout débranchement accidentel des fils conducteurs.
1
Le raccordement à la terre et sa continuité sont
impératifs.
- 30 -
page
31).
Ø 15 max.
3
2
4
Couple de serrage :
0.4 à 0.6 N.m

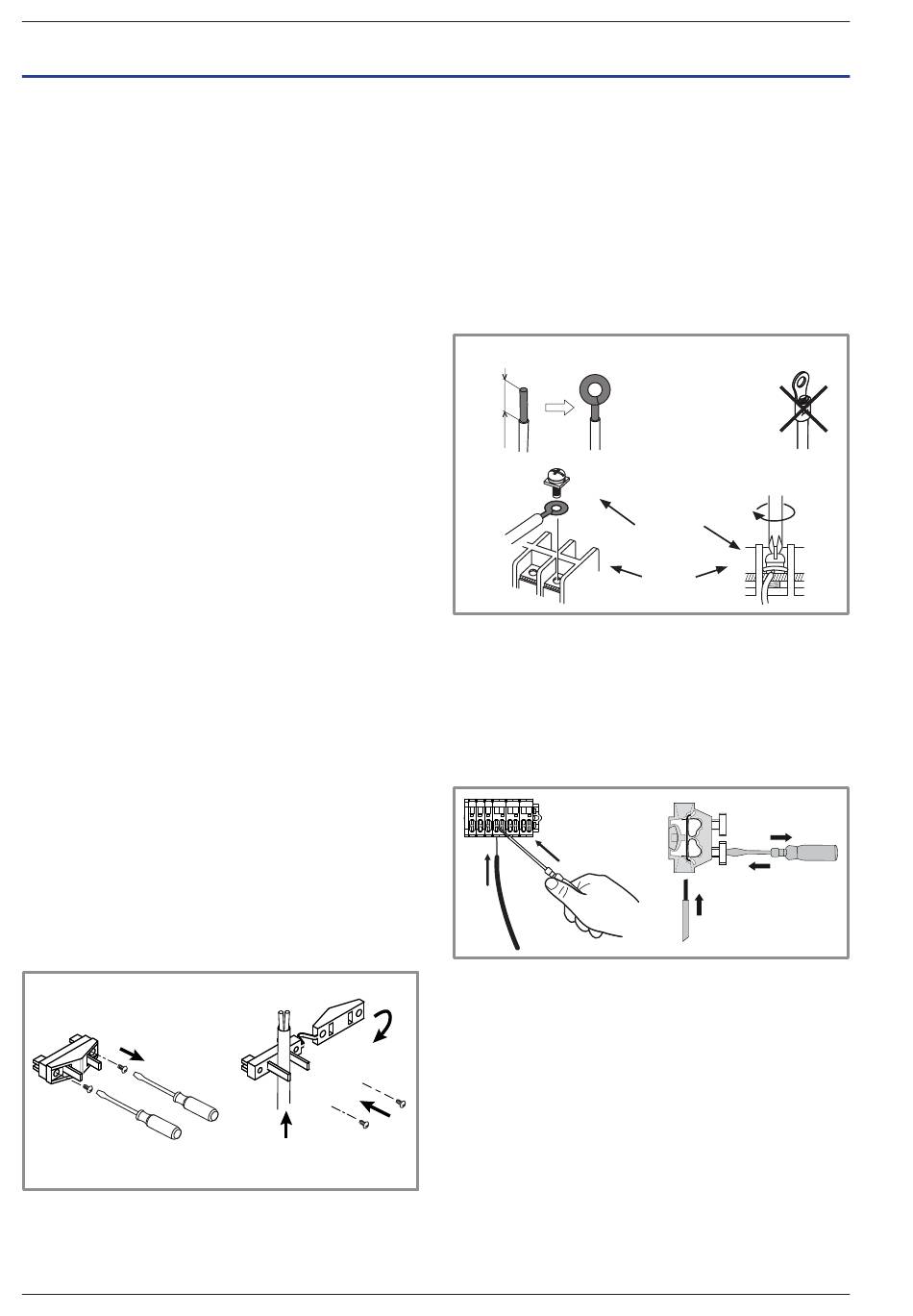

• Connexion sur les borniers à vis
" L'utilisation de cosse ou d'embout est interdite.
- Choisir toujours un fil rigide respectant les normes en
vigueur (NF C 15-100 en particulier).
- Dénuder l'extrémité du fil sur environ 25 mm.
- Avec une pince à bouts ronds, réaliser une boucle de
diamètre correspondant aux vis de serrage du bornier.
- Serrer très fermement la vis du bornier sur la boucle
réalisée. Un serrage insuffisant peut entraîner des
échauffements, sources de panne ou même d'incendie.
Fil rigide
25 mm
Boucle
• Connexion sur les borniers à ressorts
- Dénuder l'extrémité du fil sur environ 10 mm.
- Pousser le ressort avec un tournevis pour que le fil
entre dans la cage.
- Glisser le fil dans l'orifice prévu à cet effet.
- Retirer le tournevis puis vérifier que le fil reste coincé
dans la cage, en tirant dessus.
Cosse sur
fil souple
interdite
Vis et rondelle
spéciale
Bornier
3
1
2
Notice d'installation "1633 - FR"
