Pompe à chaleur Loria 6000
5.1.6 Connexions électriques
côté module hydraulique

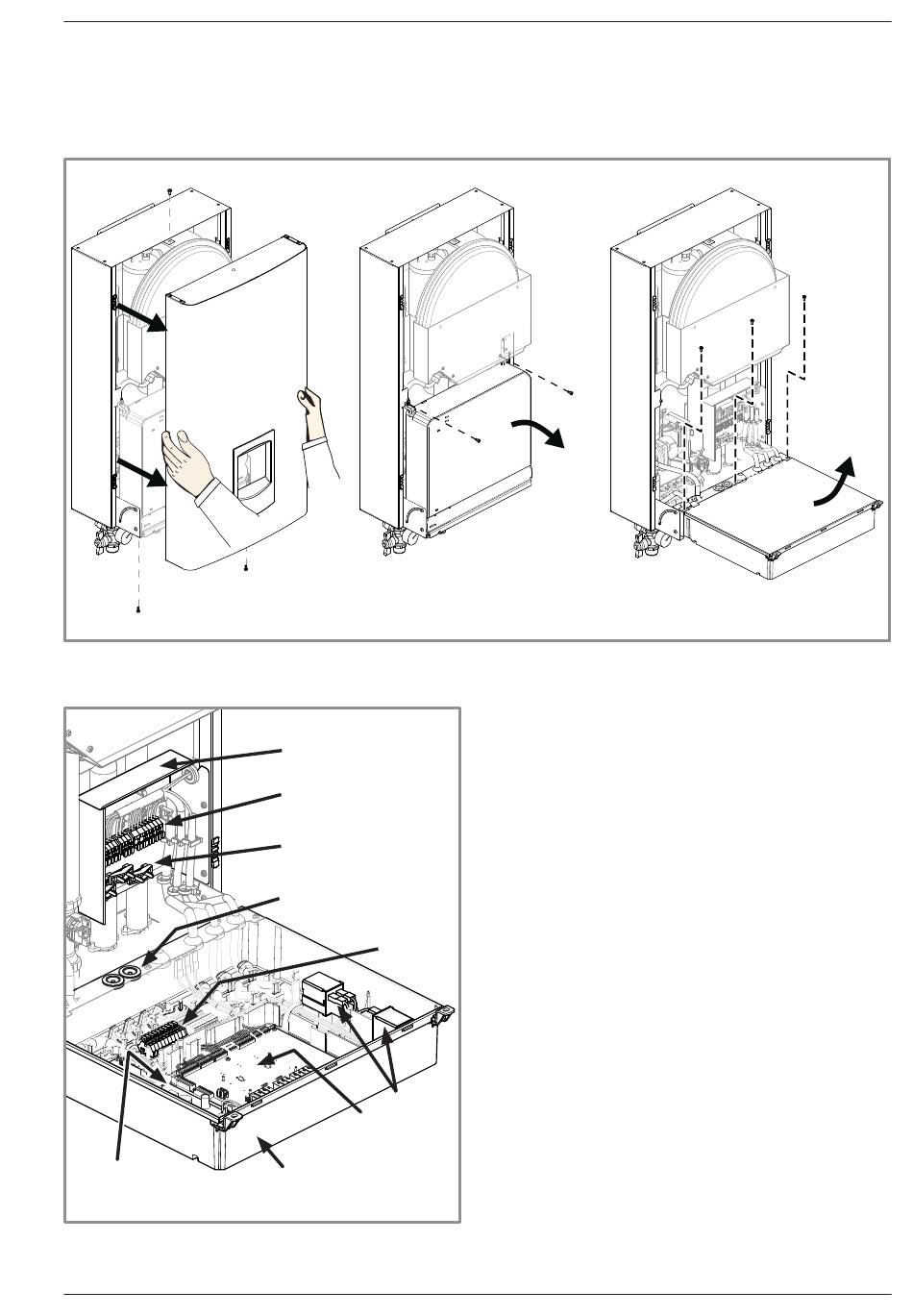

Accès aux bornes de raccordement :
- Déposer la façade (3 vis).
- Pivoter et ouvrir le coffret électrique (2 + 3 vis).
A
B
B
A
Carte interface
figure 28 - Coffret électrique : Descriptif
Notice d'installation "1633 - FR"
B
A
figure 27 - Dépose de la façade & accès au coffret électrique
Boîte (borniers)
Borniers puissance
(BT)
Serre-câble
(puissance)
Passe-fils (Sondes)
fil souple obligatoire.
Borniers
sondes
(TBTS)
Relais
Carte
régulateur PAC
Coffret électrique
- Effectuer les raccordements suivant le schéma
(figure 32).
C
D
C
E
E
E
F
