• Interconnexion entre unité extérieure et module
hydraulique
Respecter la correspondance entre les repères des
borniers du module hydraulique et de l'unité extérieure
lors du raccordement des câbles d'interconnexion
(figure
32).
Une erreur de connexion peut entraîner la destruction
de l'une ou l'autre des unités.
• Appoints électriques
Raccorder l'alimentation électrique des appoints au
tableau électrique (figure
• Ballon sanitaire mixte (option)
Si l'installation est équipée d'un ballon sanitaire mixte
(avec appoint électrique) :
- Se référer à la notice fournie avec le kit sanitaire.
- Se référer à la notice fournie avec le ballon sanitaire mixte.
• Contrat souscrit avec le fournisseur d'énergie.
Il est possible d'asservir le fonctionnement de la PAC à
des contrats particuliers :
Entrée
Utilisation des entrées en mode 1 (paramètre 76 = 1)
Contrôle chauffage (pour commander le passage
EX1
en mode chauffage réduit de la PAC).
Contrôle ECS (pour forcer la recharge du ballon
EX2
ECS (marche forcée)).
Utilisation des entrées en mode 0 (paramètre 76 = 0)
Délestage / EJP (pour interdire les appoints (et le
EX1
compresseur si paramètre 79 = 1)).
HC/HP (pour commander le passage en mode
EX2
ECS Confort de la PAC).
EX1 + EX2 Lancement d'une marche forcée ECS.
- Tarifs heures pleines/heures creuses (HP/HC), Jour/nuit
En particulier, la production d'eau chaude sanitaire
(ECS) à la température confort sera réalisée aux heures
creuses où l'électricité est la moins chère.
Raccorder le contact "fournisseur d'énergie" sur
l'entrée 6 (Tarifs - EX2)
- Délestage ou EJP (Effacement Jour de Pointe)
Le délestage a pour objectif de réduire la consommation
électrique lorsque celle-ci est trop importante par rapport
au contrat souscrit avec le fournisseur d'énergie.
Raccorder le délesteur sur l'entrée 5 (Délestage
- EX1) (figure
32).
• Défauts externes à la PAC
Tout organe de report d'information (thermostat,
pressostat, sécurité plancher chauffant etc...) peut
signaler un problème externe et stopper la PAC.
- Raccorder l'organe externe sur l'entrée 7 (Défauts
externes - EX3) (figure
- 230 V sur entrée EX3 = Arrêt PAC (le système affiche
l'erreur Er 73).
Notice d'installation "1633 - FR"
32).
(figure
32).
32).
• Comptage d'énergie
Un signal permet de connaître la répartition d'énergie
Chauffage/ECS en raccordant un appareil de comptage
d'énergie compatible. En fonction de l'appareil (se
référer à la notice de l'appareil de comptage) :

Si la convention de comptage est :
0V pour chauffage et 230V pour ECS (applicable au
pack PAC), raccorder l'appareil de comptage sur les
bornes 18 (blanc) et 19 (gris)

Si la convention de comptage est :
230V pour chauffage et 0V pour ECS, raccorder
l'appareil de comptage sur les bornes 17 (noir) et 18
14 14
13 13
(blanc) (figure 34).
N L
L N
230 V~
Alim électrique
appoint ECS
14 14
13 13

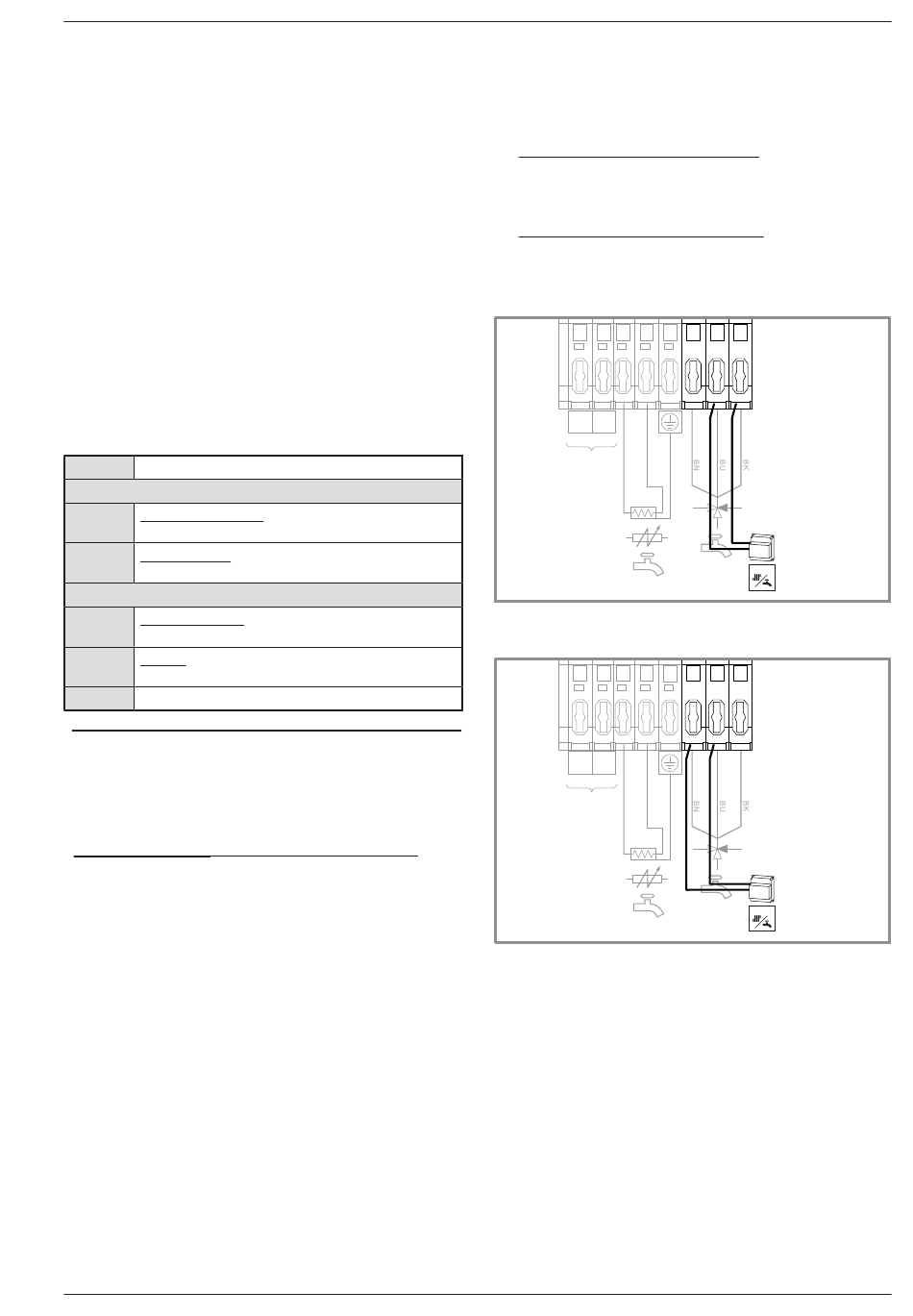

figure 31 - Exemple de raccordement
(comptage energie type pack PAC)
N L
L N
230 V~
Alim électrique
appoint ECS
figure 32 - Exemple de raccordement
(comptage énergie)
(figure
33).
17 17 18 18 19 19
Bornier
17 18 19
17 18 19
puissance (BT)
L N L

Convention :
0v : Chauffage
230v : ECS
A
AB
B
Gestionnaire
Repart
énergie
17 17 18 18 19 19
Bornier
17 18 19
17 18 19
puissance (BT)
L N L

Convention :
230v : Chauffage
0v : ECS
A
AB
B
Gestionnaire
Repart
énergie
