Pompe à chaleur Loria 6000
2.5

Installation du module hydraulique

2.5.1 Précautions d'installation
• Choisir l'emplacement de l'appareil après discussion
avec le client.
• La pièce où l'appareil fonctionne doit respecter la
réglementation en vigueur.
• Pour faciliter les opérations d'entretien et permettre
l'accès aux différents organes, il est conseillé de
prévoir un espace suffisant tout autour du module
hydraulique.
• Conformément à la norme EN 378-1 -2017 (exigences
de sécurité et d'environnement des PAC), le module
hydraulique de la PAC ainsi que toutes les liaisons
frigorifiques qui traversent le domaine habité doivent
être installés dans des pièces respectant le volume
minimal ci-après.
Le volume minimal de la pièce (en m³) est calculé
selon la formule : "charge fluide" (en kg) / 0.39.
Dans le cas contraire, il faut s'assurer que :
- le local bénéficie d'une aération naturelle vers
une autre pièce dont la somme des volumes des
deux pièces est supérieur à "charge fluide" (en kg) /
0.39kg/m³ . L'ouverture entre les deux pièces étant
assurée par un détalonnage de porte d'au moins
1cm,
- ou que le local soit ventilé mécaniquement.
• Attention à la présence de gaz inflammable à proximité
de la pompe à chaleur lors de son installation, en
particulier lorsque celle-ci nécessite des brasures.
Les appareils ne sont pas anti-déflagrants et ne doivent
donc pas être installés en atmosphère explosive.
- Afin d'éviter toute condensation à l'intérieur du
condenseur enlever
frigorifique uniquement au moment de procéder
aux raccordements frigorifiques
- Si le raccordement frigorifique n'intervient qu'à la fin
du chantier, veiller à ce que les bouchons du circuit
frigorifique* restent en place et serrés pendant toute
sa durée.
* (Coté module hydraulique et coté unité extérieure)
- Après chaque intervention sur le circuit frigorifique, et
avant raccordement définitif, prendre soin de replacer
les bouchons afin d'éviter toute pollution du circuit
frigorifique (L'obturation avec de l'adhésif est interdite).
2.5.2

Pose du module hydraulique

- Fixer solidement le support (4 vis et chevilles) sur une
paroi plane et résistante (pas de cloison légère) en
s'assurant de son niveau correct.
- Accrocher l'appareil sur son support.
- 16 -
les bouchons du circuit
200 mm
mini

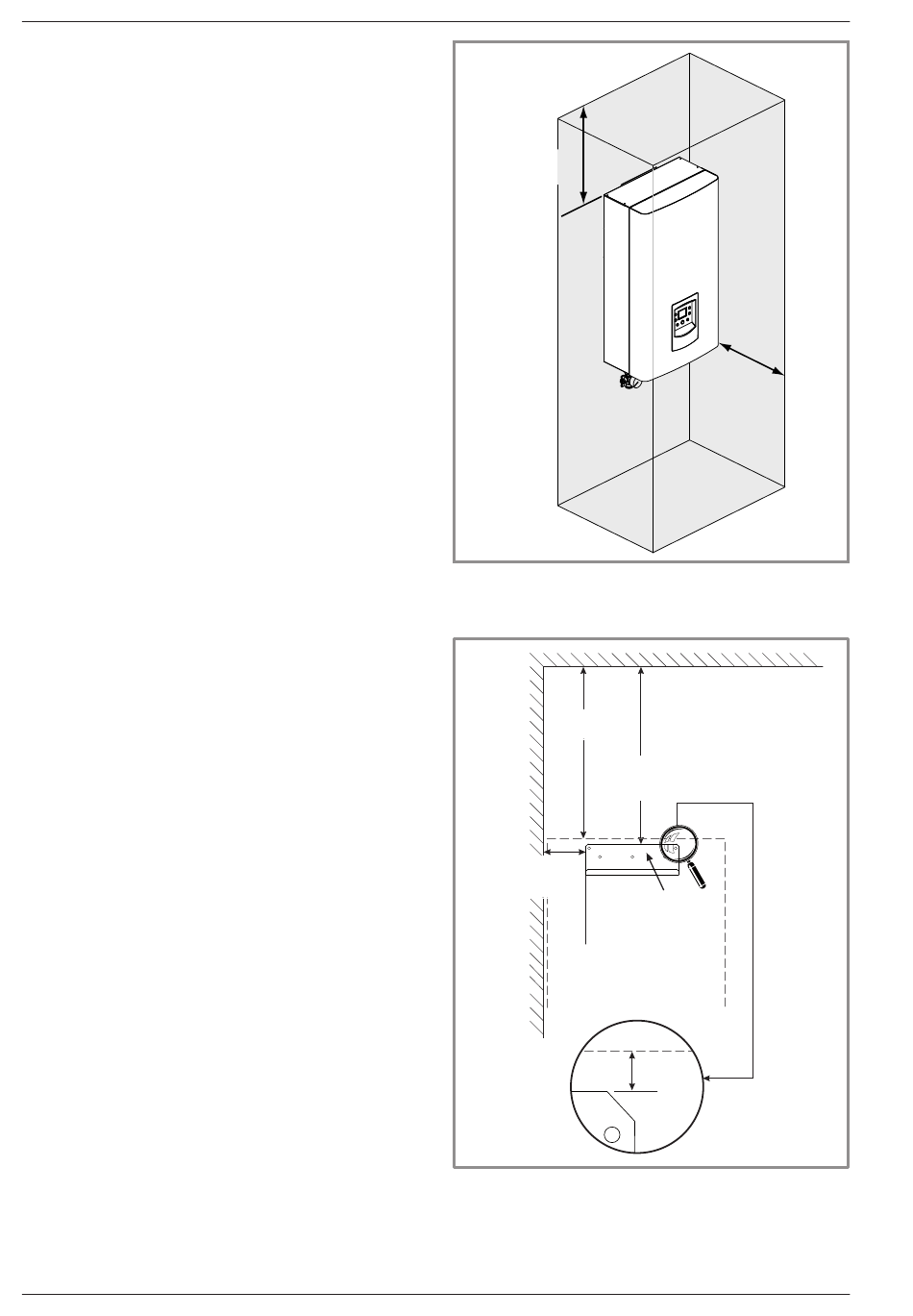

figure 14 - Dégagements minimum d'installation
autour du module hydraulique
200 mm
mini
206 mm
mini
120 mm
mini
(S)
6 mm
figure 13 - Fixation du support
Notice d'installation "1633 - FR"
1000 mm
