4 Raccordements hydrauliques

Généralités
"
Le raccordement doit être conforme aux règles de l'art
selon la réglementation en vigueur.
Rappel : Réaliser toutes les étanchéités de montage suivant
les règles de l'art en vigueur pour les travaux de plomberie :
- Utilisation de joints adaptés (joint en fibre, joint torique).
- Utilisation de ruban de téflon ou de filasse.
- Utilisation de pâte d'étanchéité (synthétique suivant les cas).
Rappel : La présence sur l'installation, d'une fonction
de disconnexion de type CB (CEI 61770), destinée à
éviter les retours d'eau de chauffage vers le réseau
d'eau potable, est requise par les articles 16.7 et 16.8
du Règlement Sanitaire Départemental Type.
L'utilisation du glycol est nécessaire si la température
de départ est inférieure à 10 °C (rafraîchissement sur
ventiloconvecteur). En cas d'utilisation d'eau glycolée,
prévoir un contrôle annuel de la qualité du glycol. Utiliser
le monopropylène de glycol uniquement. L'utilisation
du monoéthylène de glycol est interdit.
" Dans certaines
de métaux différents peut engendrer des
problèmes de corrosion ; on observe alors la
formation de particules métalliques et de boue
dans le circuit hydraulique. Dans ce cas, il est
souhaitable d'utiliser un inhibiteur de corrosion
dans les proportions indiquées par son fabricant.
- Se reporter au chapitre "Traitement de l'eau sanitaire
et chauffage" de notre catalogue tarif.
" D'autre part, il est nécessaire de s'assurer que
l'eau traitée ne devient pas agressive.
4.1 Rinçage de l'installation
Avant de raccorder le module hydraulique sur
l'installation, rincer correctement le réseau chauffage
pour éliminer les particules qui pourraient compromettre
le bon fonctionnement de l'appareil. Ne pas utiliser
de solvant ou d'hydrocarbure aromatique (essence,
pétrole, etc.).
Ajouter à l'eau un produit alcalin et un dispersant.
Effectuer plusieurs opérations de rinçage de l'installation,
avant de procéder au remplissage définitif.
4.2 Raccordements
Le circulateur chauffage est intégré au module hydraulique.
Le diamètre de la tuyauterie, entre le module hydraulique
et le collecteur chauffage, doit au moins être égal
à 1 pouce (26x34 mm).
Couple de serrage : 15 à 35 Nm.
• Volume d'eau :
Pour maintenir un niveau de confort pour l'utilisateur,
il est recommandé de respecter le volume d'eau
minimum par circuit (voir tableau,
Circuit équipé de radiateurs dynamiques : il est impératif
d'installer d'un ballon tampon et de respecter le volume
minimum (§1.3).
- 26 -
installations, la présence
§1.3, page
PgA
CAR - Clapet antiretour
Dec - Pot à boues (filtre intégré) avec vannes.
PgA - Purgeur automatique

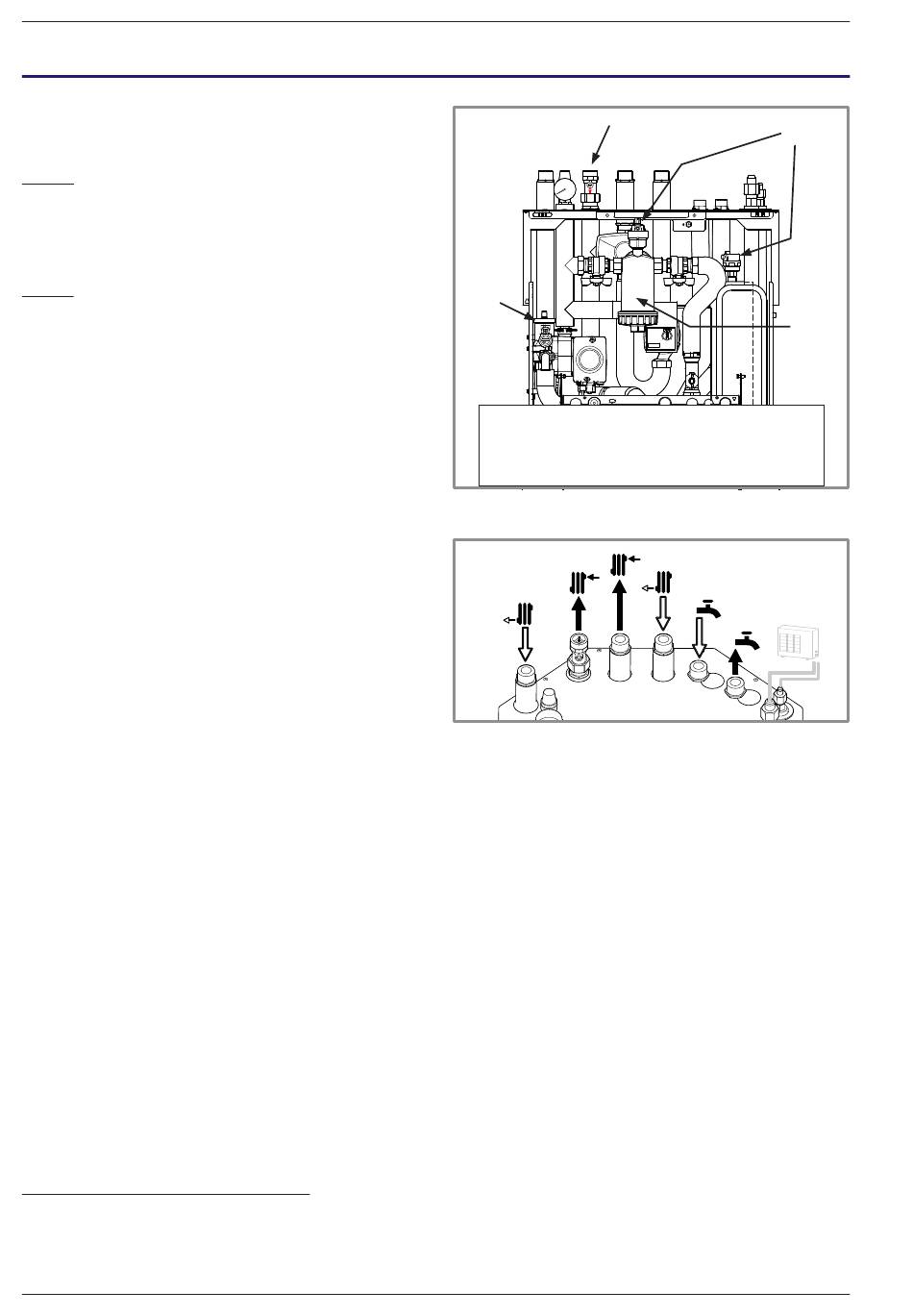

figure 20 - Purgeurs et clapet antiretour
Z1
figure 21 - Raccordements hydrauliques
• Exigences de débits :
- Calculer le diamètre des tuyauteries en fonction des
débits et longueurs des circuits hydrauliques.
- L'appareil fonctionnera correctement si la plage de
débit est respectée (voir tableau,
Dans ce but la PAC est équipée d'un contrôleur
de débit qui permet de garantir un débit minimum
suffisant dans l'échangeur. Si le débit est insuffisant
(§1.3) l'appareil se mettra en défaut de sécurité.
" Dans le cas d'une installation avec vannes
thermostatiques
radiateur), il est impératif d'installer une soupape
différentielle (bypass) ou de maintenir une
boucle hydraulique sans vanne suffisamment
éloignée de la PAC pour garantir un débit
minimal (§1.3).
- Raccorder les tuyauteries du chauffage central sur le
module hydraulique en respectant le sens de circulation.
- Utiliser des raccords union pour faciliter le démontage
du module hydraulique.
4).
- Utiliser de préférence des flexibles de liaison pour éviter
de transmettre le bruit et les vibrations au bâtiment.
- Raccorder les évacuations de la soupape de sûreté à l'égout.
Vérifier le bon raccordement du système d'expansion.
Contrôler la pression du vase d'expansion (prégonflage
de 1 bar) et le tarage de la soupape de sûreté.
CAR
Z2
Z2
Z1
§1.3, page
(plancher chauffant
Notice d'installation "1715 - FR"
PgA
Dec
4).
