Mise en gaz de l'installation

" Cette opération est réservée aux installateurs en règle avec la législation sur le maniement des fluides frigorigènes.
" Le tirage au vide avec une pompe à vide étalonnée est impératif (voir Annexe 1).
" Ne jamais utiliser du matériel utilisé au préalable avec du réfrigérant autre qu'un HFC.
" Enlever les bouchons du circuit frigorifique uniquement au moment de procéder aux raccordements frigorifiques.
Si la température extérieure est inférieure à
+10°C :
- Il faut obligatoirement utiliser la méthode des 3
vides. (voir Annexe 2).
- La pose d'un filtre déshydrateur est conseillée
(et fortement recommandée si la température
est inférieure à +5 °C).

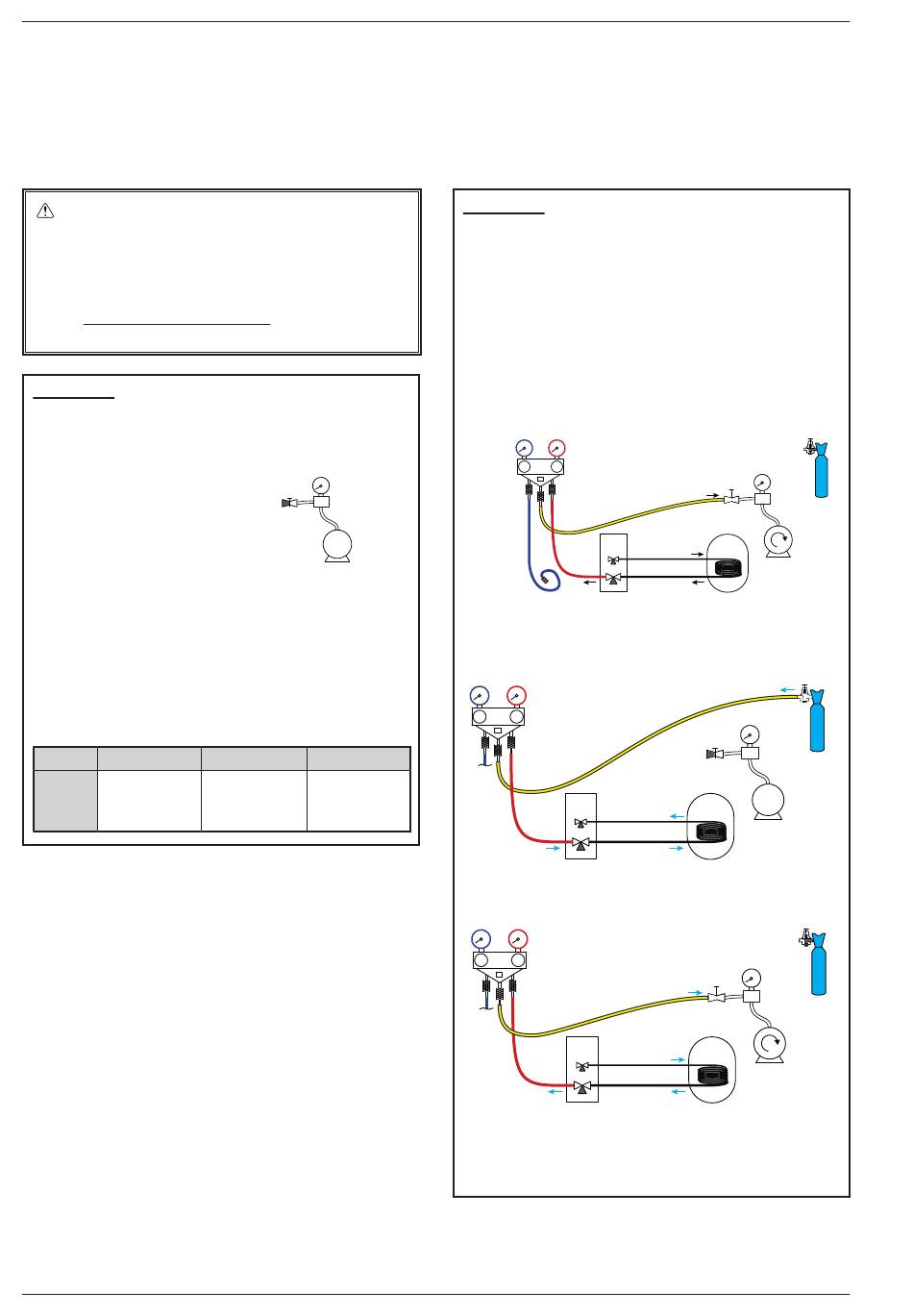

ANNEXE 1
Méthode d'étalonnage et de contrôle d'une
pompe à vide
- Vérifiez le niveau d'huile de la pompe à vide.
- Raccorder la pompe à
vide au vacuomètre selon
le schéma.
- Tirer au vide pendant 3 minutes.
- Après 3 minutes, la pompe atteint sa valeur seuil
de vide et l'aiguille du vacuomètre ne bouge plus.
- Comparer la pression obtenue avec la valeur du
tableau. Selon la température, cette pression doit
être inférieure à la valeur indiquée dans le tableau.
=> Si ce n'est pas le cas, remplacer le joint, le
flexible ou la pompe.
T °C 5°C<T<10°C
Pmax
- bar 0 009
- mbar 9
- 22 -
Vacuomètre
Flexible
bouché
Pompe
à vide
10°C<T<15°C 15°C < T
0 015 0 020
15 20
ANNEXE 2
Méthode des 3 vides
- Raccorder le flexible haute pression du manifold
sur l'orifice de charge (liaison gaz). Une vanne doit
être montée sur le flexible de la pompe à vide pour
pouvoir l'isoler.
a) Tirer au vide jusqu'à l'obtention de la valeur
désirée et maintenir cette valeur pendant 30 mn
(voir tableau ANNEXE 1),
Jeu de manomètres
(Manifold)
Basse Haute
Lo Hi
pression pression
Liaison
UE
liquide
gaz
b) Couper la pompe à vide, fermer la vanne en bout
du flexible de service (jaune), raccorder ce flexible
sur le détendeur de la bouteille d'azote, injecter 2
bars, refermer la vanne du flexible,
Haute
Lo
Hi
pression
Liaison
UE
liquide
gaz
c) Raccorder à nouveau le flexible sur la pompe à
vide, la mettre en fonction et ouvrir progressivement
la vanne du flexible.
Haute
Lo Hi
pression
Liaison
UE
liquide
gaz
d) Répéter cette opération au moins trois fois.
" Rappel : il est strictement interdit de réaliser
ces opérations avec du fluide réfrigérant.
Vacuomètre
MH
Pompe à vide
Azote
MH
MH
Notice d'installation "1715 - FR"
