3.4.1 Test d'étanchéité
- Retirer le bouchon de protection (B) de l'orifice de
charge (Schrader) de la vanne gaz (gros diamètre).
- Raccorder le flexible haute pression du Manifold sur
l'orifice de charge (figure
- Raccorder la bouteille d'azote sur le Manifold (utiliser
uniquement de l'azote déshydraté type U).
- Mettre l'azote sous pression (10 bar maximum)
dans le circuit frigorifique (ensemble liaison gaz-
condenseur-liaison liquide).
- Laisser le circuit sous pression pendant 30 minutes.
Haute
Lo Hi
pression
Liaison
UE
liquide
gaz
- Chercher les fuites éventuelles avec un produit
détecteur de fuite, réparer puis recommencer le test.
Haute
Lo Hi
pression
Liaison
UE
liquide
gaz
- Lorsque la pression reste stable et que toute fuite est
exclue, vider l'azote en laissant une pression supérieure
à la pression atmosphérique (entre 0,2 et 0,4 bar).
Notice d'installation "1715 - FR"
17).
Azote
10 bars max
30 mn mini
MH
Contrôle d'étanchéité
à 1 bar
MH
Vanne 3 voies
Flexible haute pression
(rouge)

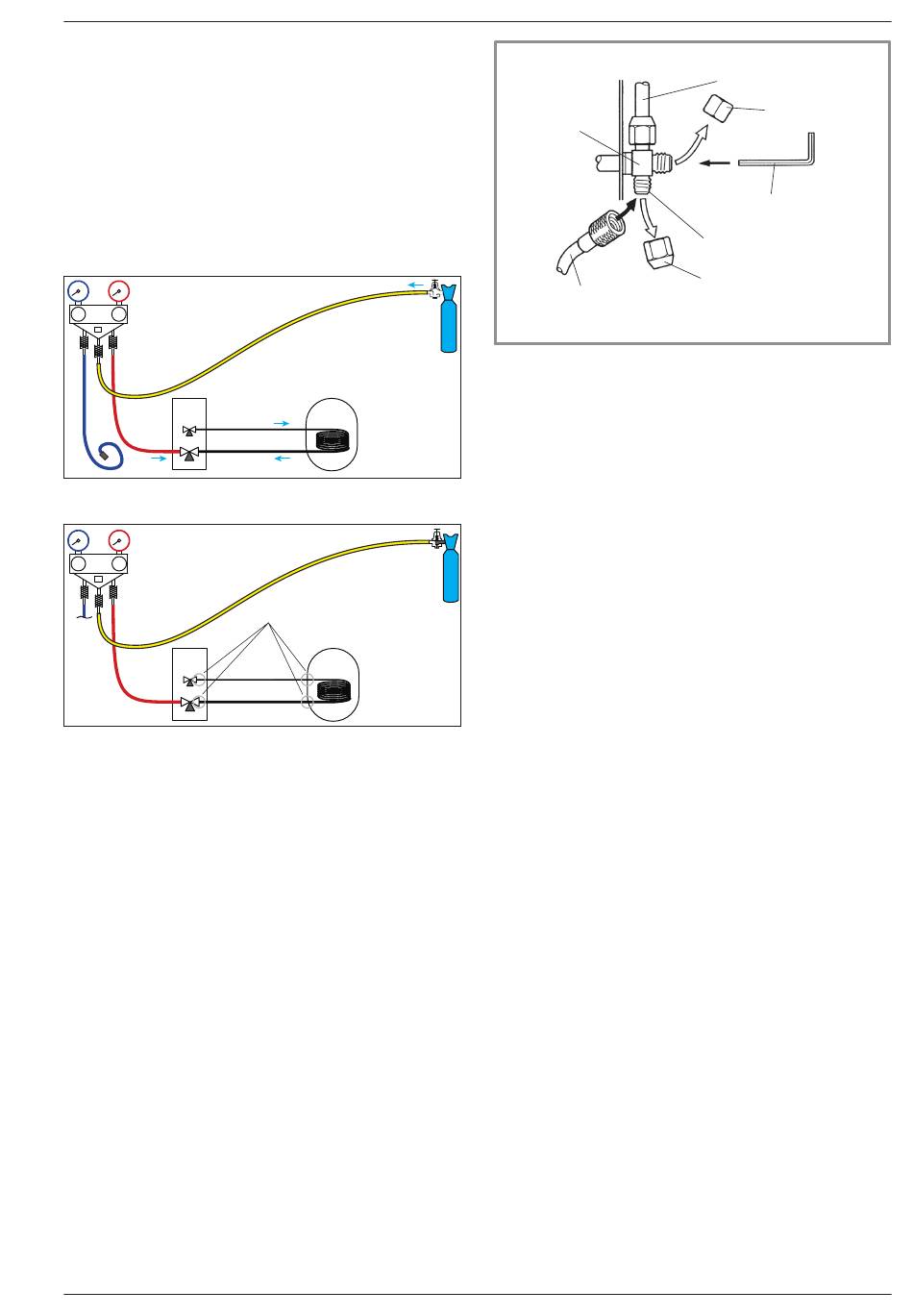

figure 17 - Raccordement du flexible sur la vanne gaz
Liaison frigorifique (gaz)
Bouchon (A)
Clé hexagonale/Allen
(4mm)
Orifice de charge
Bouchon (B)
