Pompe à chaleur Loria duo 6000
• Interconnexion entre unité extérieure et module
hydraulique
Respecter la correspondance entre les repères des
borniers du module hydraulique et de l'unité extérieure
lors du raccordement des câbles d'interconnexion
(figure
28).
Une erreur de connexion peut entraîner la destruction
de l'une ou l'autre des unités.
• Appoints électriques (chauffage et ECS)
- Raccorder les alimentations électriques des appoints
au tableau électrique (figure
• Contrat souscrit avec le fournisseur d'énergie.
Il est possible d'asservir le fonctionnement de la PAC à
des contrats particuliers :
Entrée
Utilisation des entrées en mode 1 (paramètre 50 = 1)
Contrôle chauffage (pour commander le
EX1 passage en mode chauffage réduit de la
PAC).
Contrôle ECS (pour forcer la recharge du
EX2
ballon ECS (marche forcée)).
Utilisation des entrées en mode 0 (paramètre 50 = 0)
Délestage / EJP (pour interdire les appoints
EX1
(et le compresseur si paramètre 53 = 1)).
HC/HP (pour commander le passage en
EX2
mode ECS Confort de la PAC).
- Tarifs heures pleines/heures creuses (HP/HC), Jour/nuit
En particulier, la production d'eau chaude sanitaire
(ECS) à la température confort sera réalisée aux heures
creuses où l'électricité est la moins chère.
Raccorder le contact "fournisseur d'énergie" sur
l'entrée 9 (Tarifs - EX2)
- Délestage ou EJP (Effacement Jour de Pointe)
Le délestage a pour objectif de réduire la consommation
électrique lorsque celle-ci est trop importante par rapport
au contrat souscrit avec le fournisseur d'énergie.
Raccorder le délesteur sur l'entrée 8 (Délestage - EX1)
• Défauts externes à la PAC
Tout organe de report d'information (thermostat,
pressostat, sécurité plancher chauffant etc...) peut
signaler un problème externe et stopper la PAC.
- Raccorder l'organe externe sur l'entrée 10 (Défauts
externes - EX3)
- 230 V sur entrée EX3 = Arrêt PAC (le système affiche
l'erreur Er 73).
Notice d'installation "1715 - FR"
28).
• Comptage d'énergie
Un signal permet de connaître la répartition d'énergie
Chauffage/ECS en raccordant un appareil de comptage
d'énergie compatible. En fonction de l'appareil (se
référer à la notice de l'appareil de comptage) :

Si la convention de comptage est :
0V pour chauffage et 230V pour ECS (applicable au
kit Pack PAC), raccorder l'appareil de comptage sur le
connecteur (Y8 - bornes 3 et 4)

Si la convention de comptage est :
230V pour chauffage et 0V pour ECS, raccorder
l'appareil de comptage sur le connecteur (Y8 - bornes
1 et 2)
(figure 30).

Convention : 0V : Chauffage - 230V : ECS
1

Convention : 230V : Chauffage - 0V : ECS
1
Connecteur mal positionné
1

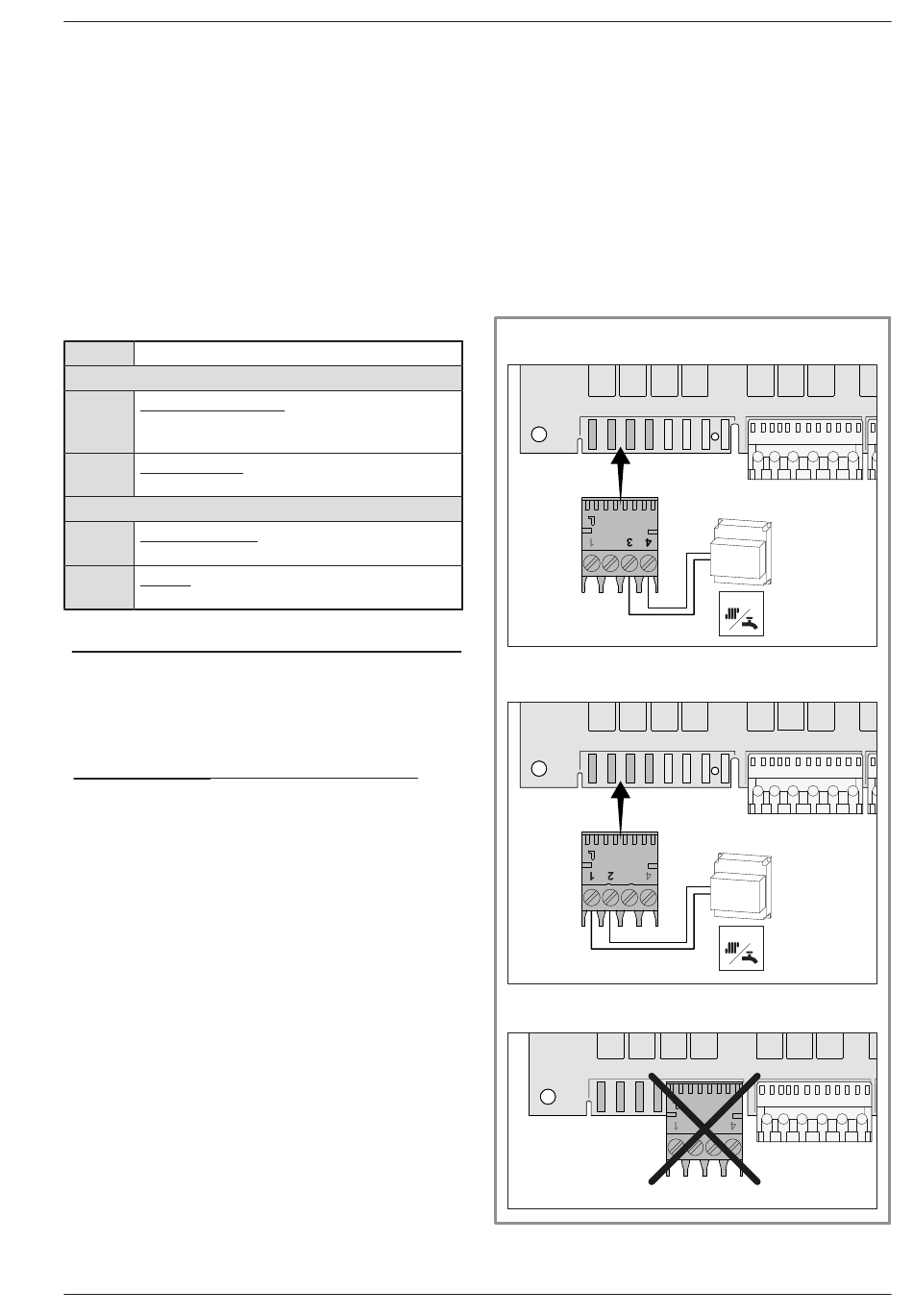

figure 30 - Raccordement (comptage energie)
(figure 30).
Y8
Y6
1 1
Gestionnaire
énergie
" ex.
Pack
PAC
Repart
Y8
Y6
1 1
Gestionnaire
énergie
Repart
Y8
Y6
1 1
- 35 -
