Pompe à chaleur Loria duo 6000
3 Raccordement frigorifique et procédure de mise en gaz
" Cet appareil utilise le réfrigérant R410A.
Respecter la législation sur le maniement des fluides
frigorigènes.
3.1 Règles et précautions
" Les raccordements
le jour de la mise en gaz de l'installation
(voir § 3.4, page 22).
• Outillage
- Jeu de manomètres
exclusivement réservés aux HFC (Hydrofluorocarbures).
- Vacuomètre avec vannes d'isolement.
- Pompe à vide spéciale pour HFC (utilisation d'une
pompe à vide classique autorisée si et seulement si
elle est équipée d'un clapet anti-retour à l'aspiration).
- Dudgeonnière, Coupe tube, Ébavureur, Clefs.
- Détecteur de fluide frigorigène agréé (sensibilité 5g/an).
" Interdiction d'utiliser de l'outillage ayant été en
contact avec des HCFC (R22 par exemple) ou CFC.
" Le constructeur décline toute responsabilité en
matière de garantie si les consignes ci-dessus
ne sont pas respectées.
• Dudgeons (raccords flare)
" La lubrification à l'huile minérale (pour R12, R22)
est interdite.
- Ne lubrifier qu'avec de l'huile frigorifique polyolester
(POE). Si l'huile POE est non disponible, monter à sec.
Ne pas utiliser d'huile minerale.
• Brasures sur le circuit frigorifique (si nécessaire)
- Brasure argent (40% minimum conseillé).
- Brasure sous flux intérieur d'azote sec uniquement.
• Remarques importantes :
- Après chaque intervention sur le circuit frigorifique, et
avant raccordement définitif, prendre soin de replacer les
bouchons afin d'éviter toute pollution du circuit frigorifique.
- Pour éliminer la limaille présente dans les tuyaux,
utiliser de l'azote sec pour éviter l'introduction
d'humidité nuisible au fonctionnement de l'appareil.
D'une manière générale,
précautions pour éviter la pénétration d'humidité dans
l'appareil.
- Procéder à l'isolation thermique des tuyauteries gaz
et liquide afin d'éviter toute condensation. Utiliser
des manchons isolants résistant à une température
supérieure à 90 °C. En complément, si le niveau
d'humidité aux endroits où le passage des tuyaux
frigorifiques risque d'excéder 70%, protéger ces derniers
avec des manchons isolants. Utiliser un manchon
plus épais de 15 mm si l'humidité atteint 70~80%, et
Notice d'installation "1715 - FR"
doivent être réalisés
(Manifold) avec flexibles
Enduire la surface évasée
d'huile frigorifique POE
prendre toutes
un manchon plus épais de 20 mm si l'humidité
dépasse 80%. Si les épaisseurs recommandées ne
sont pas respectées dans les conditions décrites ci-
dessus, de la condensation se formera sur la surface
de l'isolant. Enfin, veiller à utiliser des manchons
isolants dont la conductivité thermique sera égale à
0,045 W/mK ou inférieure lorsque la température est
égale à 20 °C. L'isolation doit être imperméable pour
résister au passage de la vapeur durant les cycles de
dégivrage (la laine de verre est interdite).
3.2

Mise en forme des tubes frigorifiques

3.2.1 Cintrage
Les tubes frigorifiques doivent être mis en forme
exclusivement à la cintreuse ou au ressort de cintrage
afin d'éviter tout risque d'écrasement ou de rupture.
" Attention !
• Enlever localement l'isolant pour cintrer les tubes.
• Ne pas cintrer le cuivre à un angle supérieur à 90°.
• Ne jamais cintrer plus de 3 fois les tubes au même
endroit sous peine de voir apparaître des amorces de
rupture (écrouissage du métal).
3.2.2 Réalisation des évasements
- Couper le tube avec un coupe-tube à la longueur
adéquate sans le déformer.
- Ébavurer soigneusement en tenant le tube vers le bas
pour éviter l'introduction de limaille dans le tube.
- Retirer l'écrou flare du raccord situé sur la vanne à
raccorder et enfiler le tube dans l'écrou.
- Procéder à l'évasement en laissant dépasser le tube
de la dudgeonnière.
- Après évasement, vérifier l'état de la portée (L).
Celle-ci ne doit présenter aucune rayure ou amorce de
rupture. Vérifier également la cote (B).
Dudgeonnière
les
ø
tuyau
6,35 (1/4")
9,52 (3/8")
12,7 (1/2")
15,88 (5/8")

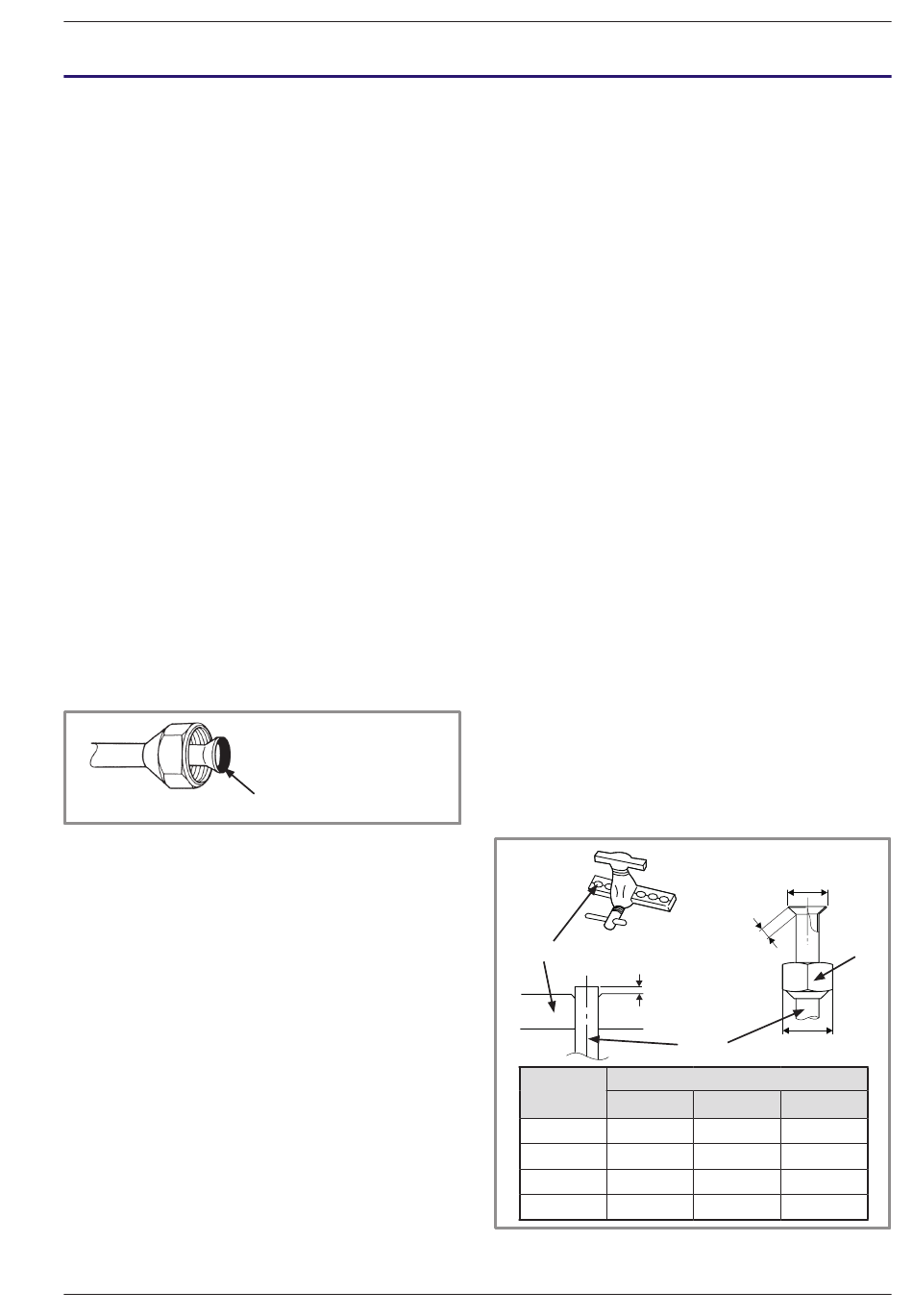

figure 14 - Évasement pour liaisons flare
L
Tuyau
Cotes en mm
L B /
0
-0,4
1,8 à 2 9,1
2,5 à 2,7 13,2
2,6 à 2,9 16,6
2,9 à 3,1 19,7
B
Ecrou
flare
C
C
17
22
26
29
- 19 -
