Pompe à chaleur Loria duo 6000

10 Maintenance

" Avant toute intervention, s'assurer que toutes les alimentations électriques sont coupées.
énergie stockée : après sectionnement des alimentations attendre 1 minute avant d'accéder aux
"
parties internes de l'équipement.
B
A
A
- A - Desserer les 3 vis.
- B - Déposer le capot.
10.1 Accès coffret électrique.
- Déposer la façade (2 vis) -
- Pivoter le coffret électrique (2 vis)
- Déposer le capot. Ouvrir le coffret électrique

10.2 Remplacement des fusibles

Les fusibles sont situés sur les cartes électroniques et
sur le faisceau alimentation (voir
page 58).
" Caractéristiques des fusibles :
- T3.15AH250V, 5x20 mm, IEC 60127-1,
- T6.3AH250V, 5x20 mm, IEC 60127-1.

10.3 Vidange du module hydraulique

- Mettre la vanne directionnelle sur position intermédiaire
(régler le paramètre 48 (Test des appareils) sur 10)
- Ouvrir la vanne de vidange (rep. 5).
- Ouvrir les purgeurs
hydraulique (rep. 6).
- Ouvrir le(s) purgeur(s) de l'installation.
Notice d'installation "1715 - FR"
D2
(180°)
A
D1
- C - Dévisser les 3 vis à l'arrière du
couvercle.
- D1 - Soulever l'ensemble couvercle-
vase. D2 - Pivoter l'ensemble à 180°.

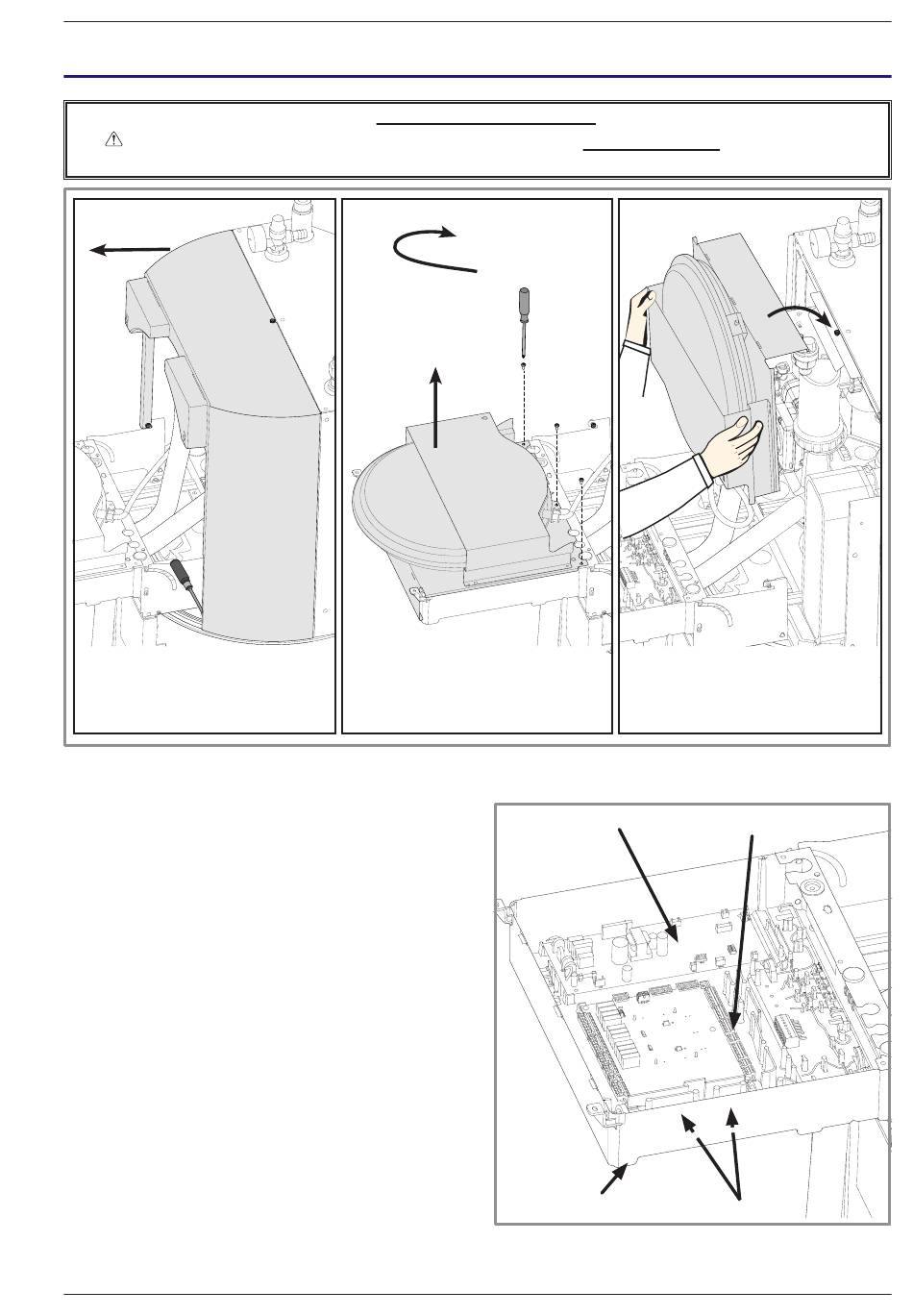

figure 42 - Accès coffret électrique
figure 26, page 33
figure 27, page 33
(figure
§
figure 43 ou 11.2,
automatiques du module
C
C
C
Carte interface
42).
Coffret électrique
figure 43 - Coffret électrique : Descriptif
- E - Suspendre l'ensemble sur la
vis de l'habillage supérieur.
Carte régulateur PAC
Relais
E
- 53 -
