Pompe à chaleur Loria duo 6000
1.5

Principe de fonctionnement

La pompe à chaleur transmet l'énergie contenue dans
l'air extérieur vers l'habitation à chauffer.
La pompe à chaleur est composée de quatre éléments
principaux dans lesquels circule un fluide frigorigène (R410A).
- Dans l'évaporateur
Les calories sont prélevées sur l'air extérieur et
transmises au fluide frigorigène. Son point d'ébullition
étant faible, il passe de l'état liquide à l'état de vapeur,
même par temps froid (jusqu'à -15 °C extérieur).
- Dans le compresseur (repère 9,
Le fluide frigorigène vaporisé est porté à haute
pression et se charge davantage en calories.
- Dans le condenseur (repère 23,
fluide frigorigène est transmise au circuit de chauffage.
Le fluide frigorigène reprend son état liquide.
- Dans le détendeur
Le fluide frigorigène liquéfié est ramené à basse pression
et retrouve sa température et sa pression initiale.
La pompe à chaleur est équipée d'une régulation qui
assure un contrôle de la température intérieure basée
sur la mesure de la température extérieure, régulation
par loi d'eau. La sonde d'ambiance (facultative) apporte
une action corrective sur la loi d'eau.
Le module hydraulique est équipé, d'un système d'appoint
électrique qui s'enclenche pour assurer un complément
de chauffage pendant les périodes les plus froides.
- 12 -
12,
(repère figure
figure
figure 6) : L'énergie du
(repère 8, figure
Energie de l'air
Energie
électrique
consommée

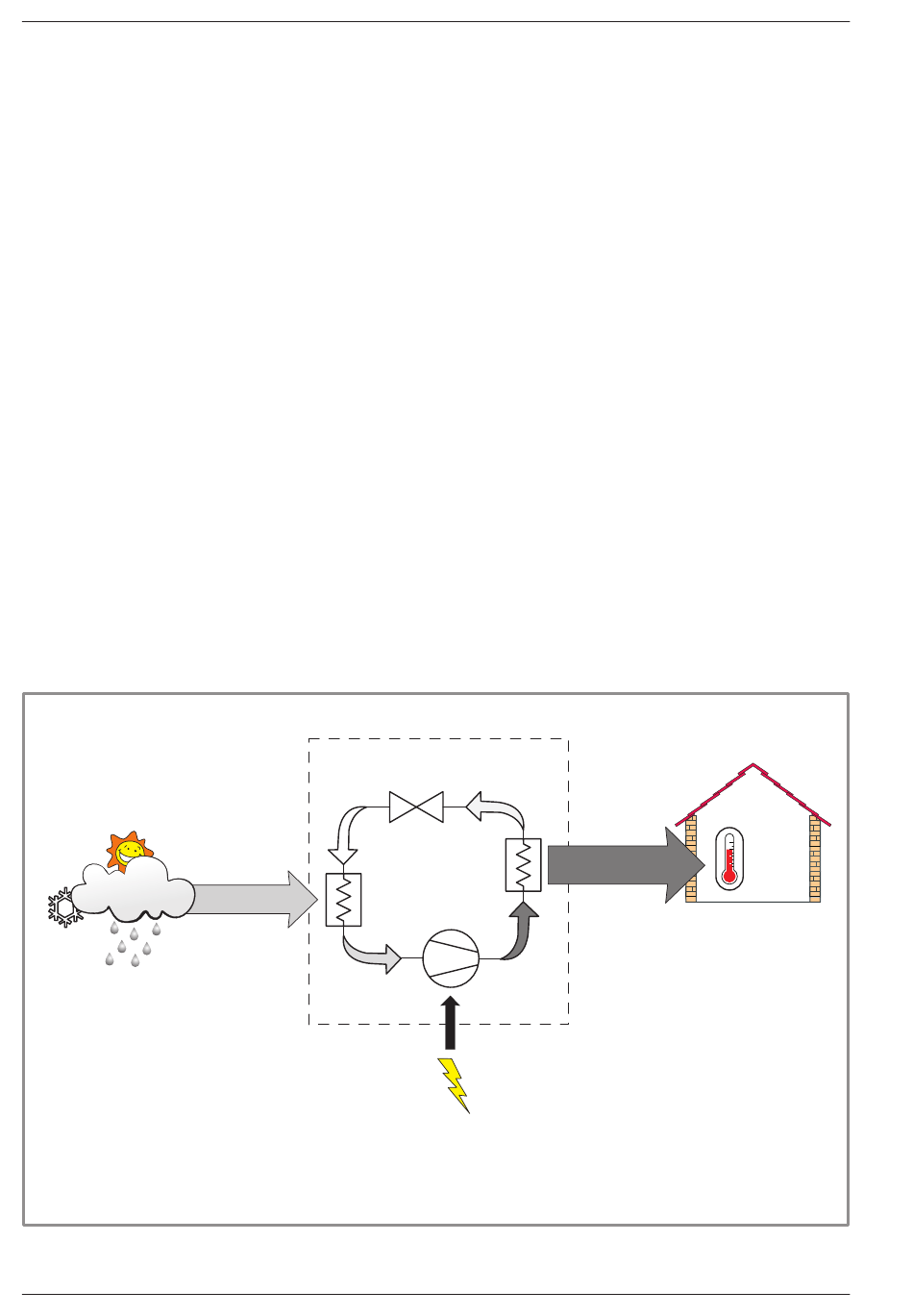

figure 8 - Principe de fonctionnement d'une pompe à chaleur
• Fonctions de régulation
- La température de départ du circuit de chauffage est
contrôlée par loi d'eau.
- La modulation de puissance de l'unité extérieure via le
compresseur "inverter" s'effectue en fonction du besoin.
- Gestion de l'appoint électrique.
6) :
 Complément de chauffage lorsque la PAC
seule est insuffisante.
 Mode secours.
- Le programme horaire journalier permet de définir
des périodes de température ambiante de confort ou
6) :
réduite.
- La commutation de régime été/hiver est automatique.
- La sonde d'ambiance* : Apport d'une action corrective
sur la loi d'eau.
- Eau chaude sanitaire.
6) :
• Fonctions de protection
- Protection du compresseur par l'appoint chauffage.
- Protection de l'échangeur par l'appoint chauffage.
- Cycle anti-légionelles pour l'eau chaude sanitaire.
- Détection de débit mini.
- Pot à boues pour protéger le circuit chauffage PAC
- Protection hors-gel.
- Thermostats de sécurité des appoints électriques.
* Dans le cas où la PAC (pompe à chaleur) est équipée des options
et des kits associés.
PAC
Dt
Cn
Ev
Cp
COP 4
1 kW
4 kW
Chaleur produite
PAC - Pompe à chaleur
Ev - Évaporateur
Cp - Compresseur
Cn - Condenseur
Dt - Détendeur
Notice d'installation "1715 - FR"
20 °C
