Principe de fonctionnement
La pompe à chaleur transmet l'énergie contenue dans
l'air extérieur vers l'habitation à chauff er et la production
d'eau chaude sanitaire.
La pompe à chaleur est composée de quatre éléments
principaux dans lesquels circule un fl uide frigorigène (R410A).
- Dans l'évaporateur : Les calories sont prélevées sur
l'air extérieur et transmises au fl uide frigorigène. Son
point d'ébullition étant faible, il passe de l'état liquide à
l'état de vapeur, même par temps froid.
- Dans le compresseur
(rep. 10 ou 16, fi g. 6, page
Le fl uide frigorigène vaporisé est porté à haute
pression et se charge davantage en calories.
- Dans le condenseur : L'énergie du fl uide frigorigène est
transmise au circuit de chauff age. Le fl uide frigorigène
reprend son état liquide.
- Dans le détendeur : Le fl uide frigorigène liquéfi é est
ramené à basse pression et retrouve sa température et
sa pression initiale.
La pompe à chaleur est équipée d'une régulation qui
assure un contrôle de la température intérieure basée
sur la mesure de la température extérieure, régulation
par loi d'eau. La sonde d'ambiance (facultative) apporte
une action corrective sur la loi d'eau.
Le module hydraulique est équipé d'un générateur gaz
qui fonctionne sur demande du régulateur :
- Pour assurer un complément de chauff age pendant
les périodes les plus froides,
- Pour atteindre la consigne confort ECS
- Pour prendre le relais lors des jours "Tarif Plein"
(fonction délestage ou EJP).
La priorité est donnée au fonctionnement de la pompe
à chaleur.
Lorsque la pompe à chaleur ne suffi t pas à assurer la
chauff e, le générateur gaz prend le relais automatiquement.

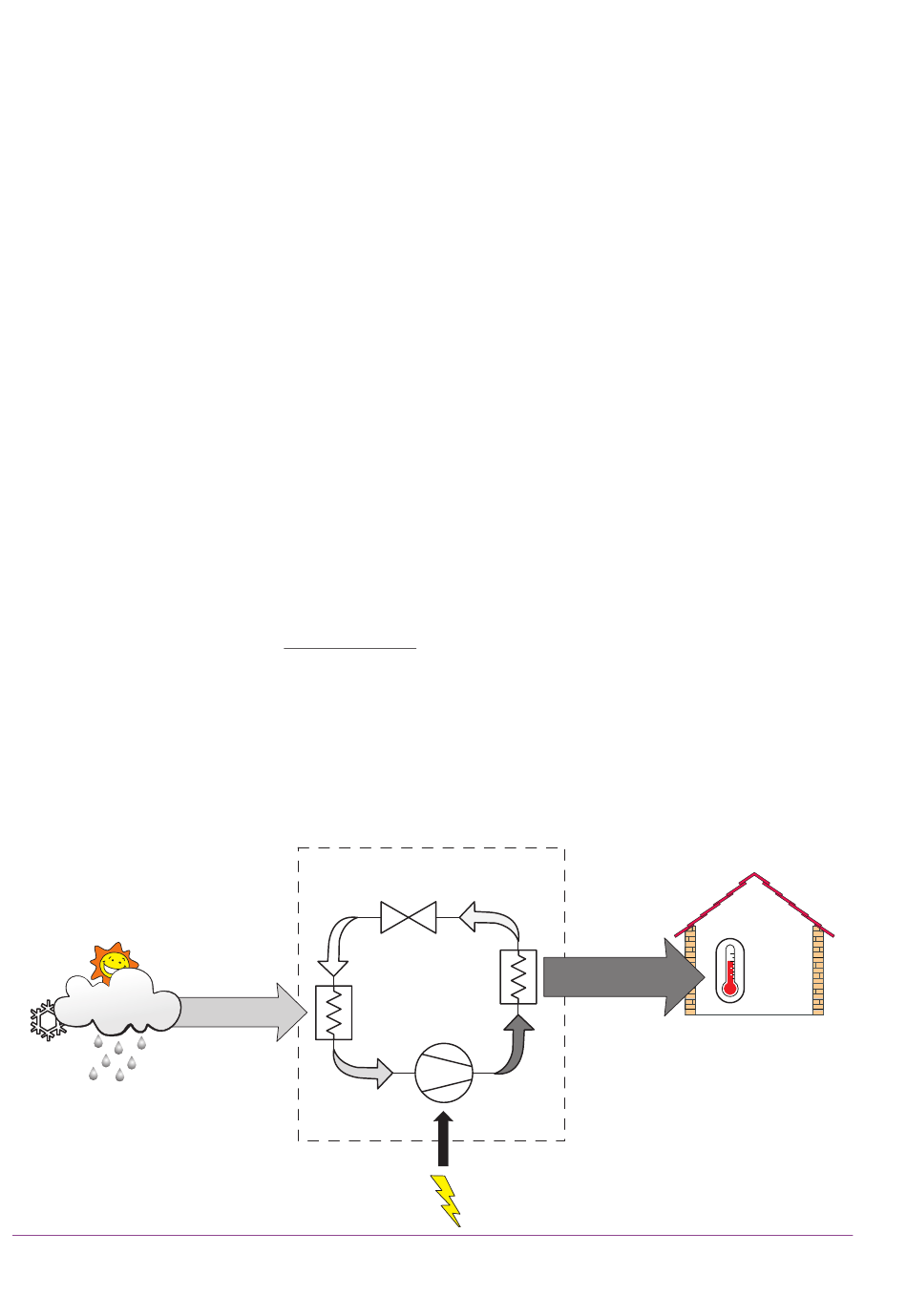

fi g. 9 - Principe de fonctionnement d'une pompe à chaleur
- 16 -
Énergie de l'air
Énergie
électrique
consommée
Appareil de type étanche (C13, C33).
L'air neuf nécessaire à la combustion est prélevé à
l'extérieur au terminal horizontal ou vertical puis est
aspiré jusqu'à la chaudière au travers des conduits
(concentriques ou séparés).
Appareil de type cheminée (B23 / B23P)
L'air neuf nécessaire à la combustion est prélevé dans
la pièce où est installé l'appareil.
• Fonctions de régulation
13) :
- La température de départ du circuit de chauff age est
contrôlée par loi d'eau.
- En fonction d'une température de départ chauff age,
la modulation de puissance de l'unité extérieure
s'eff ectue via le compresseur "Inverter".
- Gestion de l'appoint chaudière.
- Le programme horaire journalier permet de défi nir des
périodes de température ambiante de confort ou réduite.
- La commutation de régime été/hiver est automatique.
- La sonde d'ambiance* : Apport d'une action corrective
sur la loi d'eau.
- Gestion d'un 2
- Eau chaude sanitaire : Programme horaire de chauff e,
gestion de la température confort et de la température
réduite.
* Dans le cas où la PAC (pompe à chaleur) est équipée des options
et des kits associés.
PAC
Dt
Cn
Ev
Cp
COP 4
1 kW
circuit de chauff e*.
ème
4 kW
Chaleur produite
PAC - Pompe à chaleur
Ev - Évaporateur
Cp - Compresseur
Cn - Condenseur
Dt - Détendeur
20 °C
