glycolée, prévoir un contrôle annuel de la qualité du
glycol. Utiliser le monopropylène de glycol uniquement.
La concentration recommandée est de 30% minimum.
L'utilisation du monoéthylène de glycol est interdit.
Rappel : La présence sur l'installation, d'une
fonction de disconnexion de type CB, destinée à
éviter les retours d'eau de chauff age vers le réseau
d'eau potable, est requise par les articles 16.7 et
16.8 du Règlement Sanitaire Départemental Type.
• Dans certaines installations, la présence
de métaux diff érents peut engendrer des
problèmes de corrosion ; on observe alors la
formation de particules métalliques et de boue
dans le circuit hydraulique.
• Dans ce cas, il est souhaitable d'utiliser un
inhibiteur de corrosion dans les proportions
indiquées par son fabricant.
• D'autre part, il est nécessaire de s'assurer que
l'eau traitée ne devient pas agressive.
■ Raccordements électriques
Avant toute intervention, s'assurer que toutes
les alimentations électriques sont coupées.
• Caractéristique de l'alimentation électrique
L'
installation
électrique
conformément à la réglementation en vigueur :
- France : norme NF C 15-100.
Les raccordements électriques ne seront eff ectués
que lorsque toutes les autres opérations de montage
(fi xation, assemblage, ...) auront été réalisées.
Attention !
Le contrat souscrit avec le fournisseur d'énergie
doit être suffi sant pour couvrir non seulement la
puissance de la PAC mais également la somme des
puissances de tous les appareils susceptibles de
fonctionner en même temps. Lorsque la puissance
est insuffi sante, vérifi er auprès de votre fournisseur
d'énergie la valeur de la puissance souscrite dans
votre contrat.
Ne jamais utiliser de prise de courant pour
l'alimentation.
La PAC doit être alimentée directement (sans
interrupteur externe) par des lignes dédiées
protégées en départ du tableau électrique par des
disjoncteurs bipolaires dédiés à la PAC, courbe C
pour l'unité extérieure, courbe C pour les appoints
électriques chauff age et sanitaire.
L'installation électrique doit obligatoirement être
équipée d'une protection diff érentielle de 30 mA.
Cet appareil est prévu pour fonctionner sous une
tension nominale de 230 V +/- 10%, 50 Hz.
• Généralités sur les connexions électriques
Il est impératif de respecter la polarité phase-neutre
lors du branchement électrique.
Le fi l rigide est préférable pour les installations fi xes,
dans le bâtiment en particulier.
Serrer les câbles à l'aide des presse-étoupes afi n
d'éviter tout débranchement accidentel des fi ls
conducteurs.
Le raccordement à la terre et sa continuité sont
impératifs.

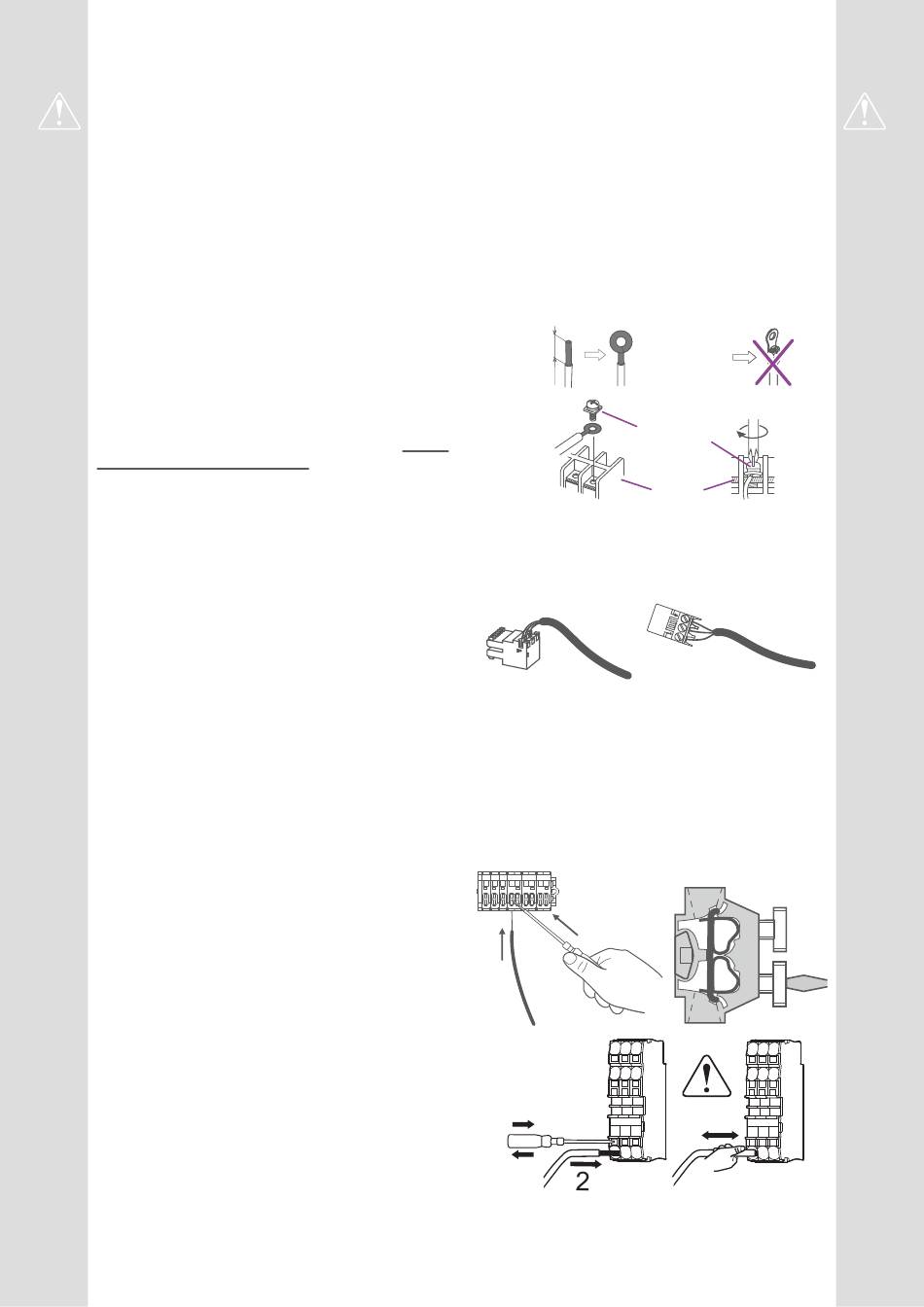

• Connexion sur les borniers à vis
L'utilisation de cosse ou d'embout est interdite.
- Choisir toujours un fi l respectant les normes en
- Dénuder l'extrémité du fi l sur environ 25 mm.
- Avec une pince à bouts ronds, réaliser une boucle
- Serrer très fermement la vis du bornier sur la
doit
être
réalisée
• Connexion sur les cartes de régulation
- Retirer le connecteur correspondant et eff ectuer le
• Connexion sur les borniers à ressorts
- Dénuder l'extrémité du fi l sur environ 12 mm.
- Pousser le ressort avec un tournevis pour que le fi l
- Glisser le fi l dans l'orifi ce prévu à cet eff et.
- Retirer le tournevis puis vérifi er que le fi l reste
vigueur (NF C 15-100 en particulier).
de diamètre correspondant aux vis de serrage du
bornier.
boucle réalisée. Un serrage insuffi sant peut
entraîner des échauff ements, sources de panne
ou même d'incendie.
Fil rigide
Boucle
25 mm
Vis et rondelle
spéciale
Bornier
raccordement.
Connecteur de faisceau précablé et/ou connecteur à vis
entre dans la cage.
coincé dans la cage, en tirant dessus.
1
3
Cosse sur
fi l souple
interdite
4
