Pompe à chaleur Loria duo 6000
5.1.5 Connexions électriques
côté unité extérieure
Accès aux bornes de raccordement :
• Modèle Loria duo 6004, 6006 et 6008
- Déposer le capot (figure
Serre-Câble
Câbles

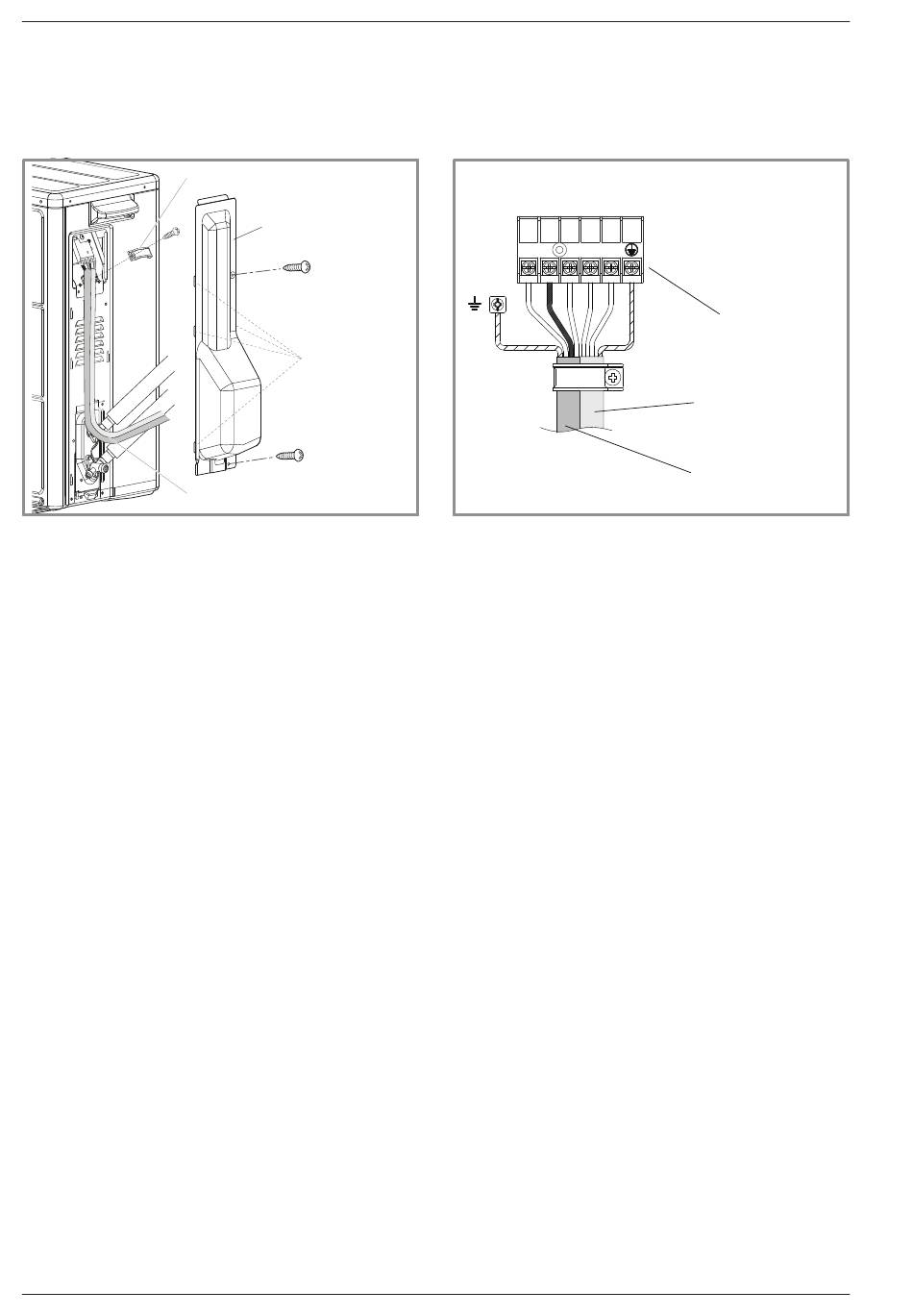

figure 24 - Accès au bornier de l'unité extérieure
(Loria duo 6004, 6006, 6008)
- 32 -
24).
Déposer le capot
(2 vis)
Crochets
(4 endroits)
- Effectuer les raccordements suivant le schéma
(figure 25).
- Utiliser les serre-câbles
débranchement accidentel des fils conducteurs.
evolution 2 - 5, 6, 8
1 2 3 L N
figure 25 - Connexions au bornier de l'unité extérieure
afin d'éviter tout
Bornier
Câble d'alimentation
générale
Interconnexion entre
unité extérieure et
module hydraulique
