3.3 Régler l'inclinaison du guidon [Reverse E-Black-One]
DANGER
Risque d'accident dû au montage incorrect!
Les composants mal montés peuvent se desserrer en conduite!
• Une procédure spéciale est requise pour le montage du cintre sur la potence!
• Il ne faut pas dépasser les couples!
• Il ne faut pas utiliser de graisse ou d'autres lubrifiants pour le montage.

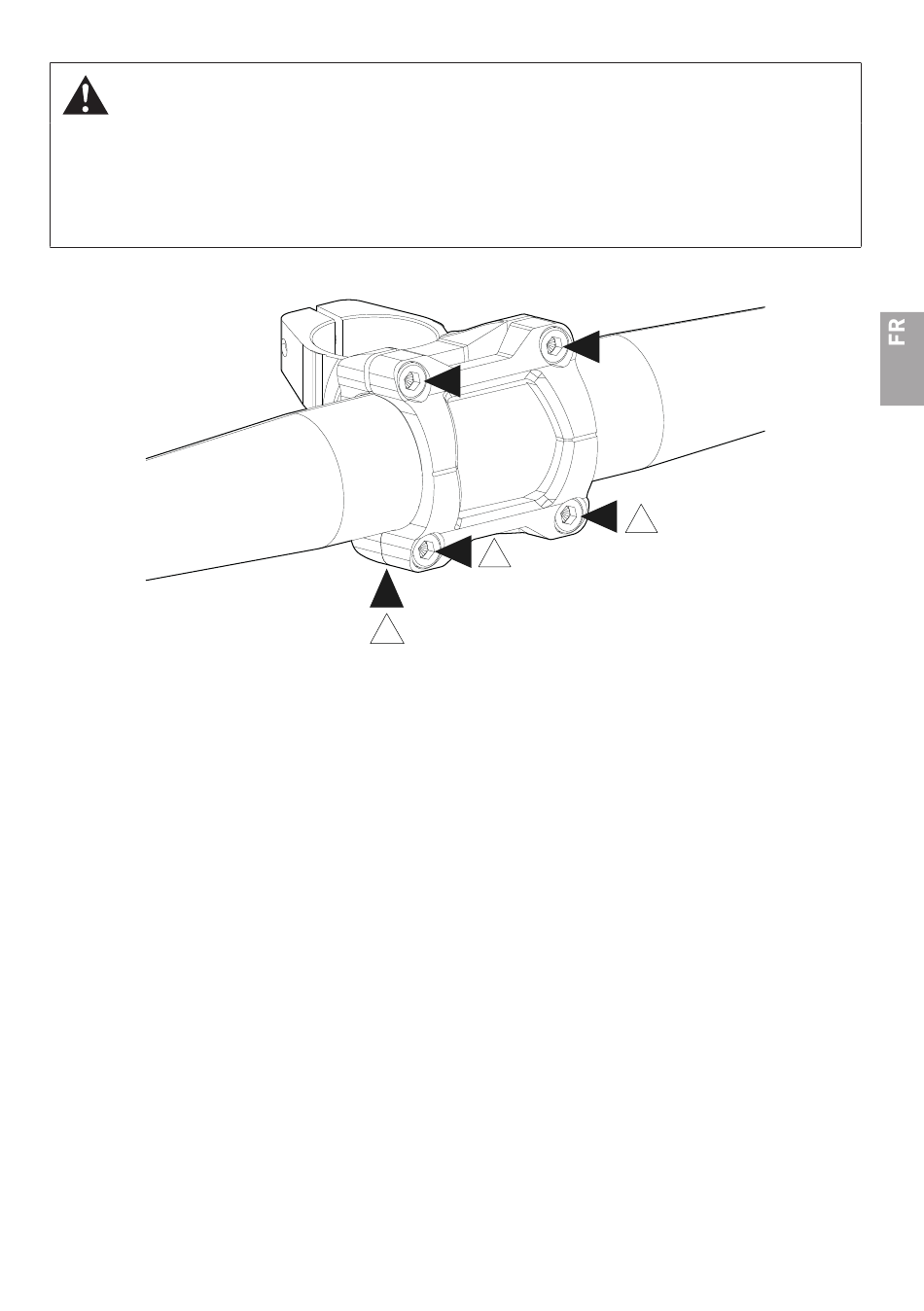

1. Desserrez les vis supérieures du collier de serrage du guidon (A).
2. Alignez le guidon.
3. Serrez tour à tour les vis de serrage hautes (A) avec une clé dynamométrique jusqu'à atteindre un couple de 6 Nm.
Quand on serre les vis hautes (A), on précontraint les vis basses (B) à la valeur prévue. Il ne faut pas serrer davantage
les vis basses du collier de serrage du guidon (B)! Il faut que l'espace entre le collier du guidon et la potence (D) soit
complètement fermé en bas.
A
6 Nm
B
!
max. 1 Nm
C
!
A 6 Nm
B
!
max. 1 Nm
