Mettre Le Guidon Droit Et Régler Le Jeu Du Jeu De Direction - Rose CPTL Manuel D'instructions

3.3 Mettre le guidon droit et régler le jeu du jeu de direction
ATTENTION

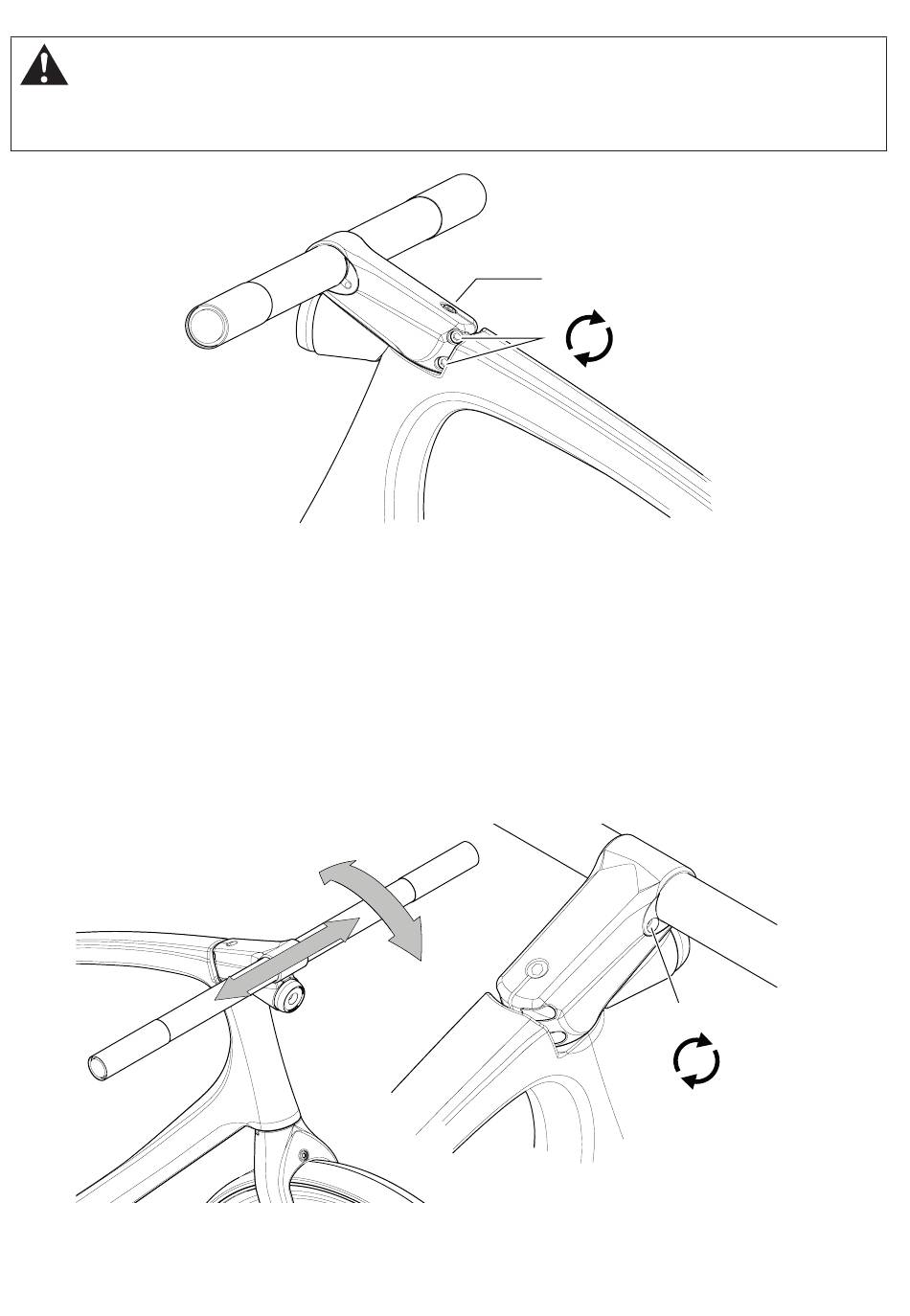

La vis (1) destinée à régler le jeu du jeu de direction ne sert pas à serrer la potence mais uniquement à régler le jeu
des roulements.
1. Desserrez les vis de serrage (2) de la potence à l'aide d'une clé hexagonale 4 mm. Ne desserrez pas la vis (1)
destinée à régler le jeu du jeu de direction.
2. Tournez le guidon dans le sens de la marche et alignez-le sur la roue avant.
3. Révisez le jeu du jeu de direction en tirant le frein avant et en avançant et reculant lentement le vélo en même
temps.
→ Il ne faut pas que vous notiez du jeu.
4. Si vous ressentez encore du jeu au niveau du jeu de direction, tournez la vis (1) destinée à régler le jeu d'un quart
dans le sens des aiguilles d'une montre.
5. Contrôlez le jeu du jeu de direction et répétez les procédures décrites ci-dessus jusqu'à ce qu'il n'y ait plus de jeu
dans le jeu de direction.
Au cas où vous ayez des doutes ou questions, veuillez consulter un mécatronicien deux-roues diplômé.
6. Serrez tour à tour les vis de serrage (2) de la potence jusqu'à atteindre un couple de serrage de 5 Nm.
1. Desserrez la vis de serrage (3) du cintre avec une clé hexagonale 4 mm.
2. Régler l'inclinaison du guidon
3. Serrez les vis de serrage au couple de 6 Nm.
12
1
2 5 Nm
3
6 Nm
