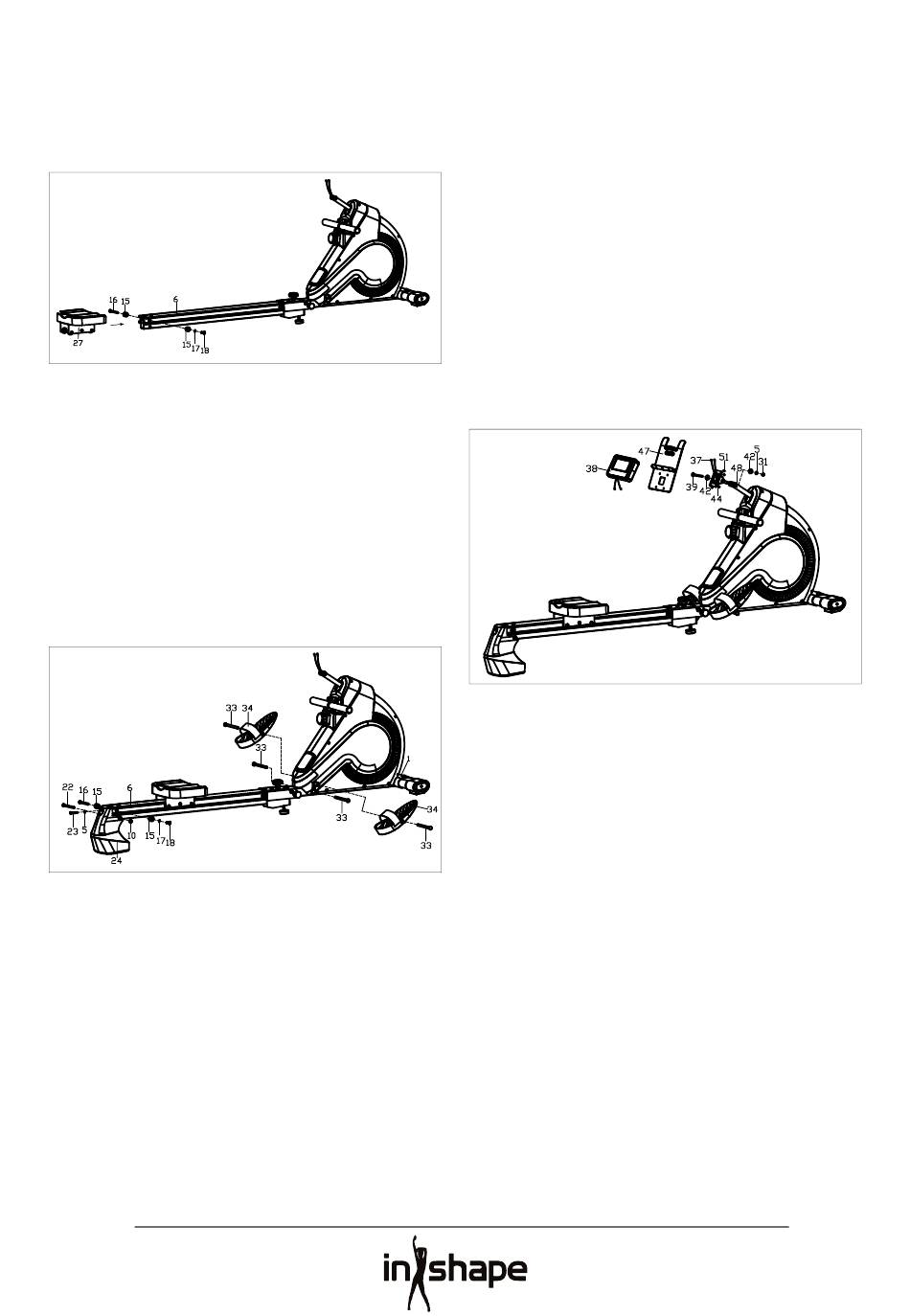

Étape 3 :
Retirez d'abord l'axe de la butée (16), la butée
(15), la rondelle (17) et la vis étoile (18) et puis
attachez le siège coulissant (27) au rail de
guidage (6) comme indiqué par la � èche.
Étape 4 :
A : Fixez le pied (24) fermement au rail de
guidage (6) en utilisant la vis à six pans creux
(22), l'écrou en nylon (10), la vis à six pans
creux (23) et la rondelle (5).
B : Attachez la butée (15) au rail de guidage
(6) avec l'axe de la butée (16), la rondelle (17)
et la vis étoile (18).
C : Attachez le support de pied (34) au cadre
principal (1) en utilisant la vis longue (33).
52
Étape 5 :
le câble du capteur (37) à travers
A : Passez
le support de la console (44) puis � xez le
support de la console (44) et l'articulation
(48) en utilisant la vis (39), le tampon 1 (42), la
rondelle (5) et l'écrou en nylon (31).
B : Passez
le câble du capteur (37) à travers le
support iPad (47)
et le câble du capteur (37) ensuite au câble
de la console (38). Passez les câbles dans
l'affi chage de la console et � xez � nalement
la console (38) et le support iPad (47) au
support de la console en utilisant la vis (51).
