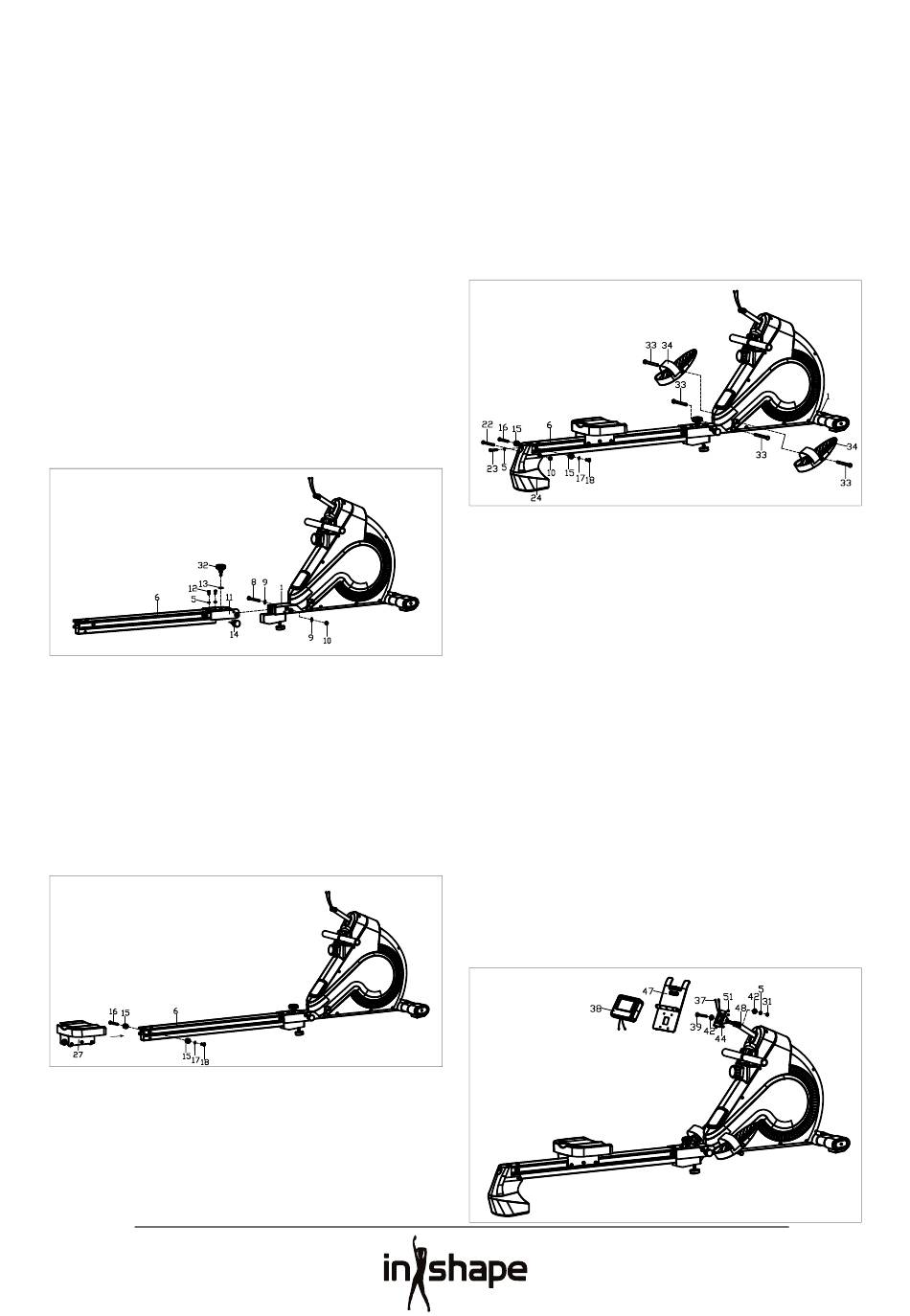

Schritt 2:
A: Ziehen Sie die U-förmige
Verbindungsplatte (11) mit der Schraube
(12) und der Unterlegscheibe (5) gut an der
Führungsschiene (6) fest.
B: Ziehen
Sie die U-förmige Verbindungsplatte (11)
mithilfe der Außensechskantschraube (8),
der Unterlegscheibe (9), der Nylonmutter
(10) und dem Federgriff (14) wie gezeigt am
Hauptrahmen (1) fest.
C: Spannen Sie den Hauptrahmen (1) und die
U-förmige Verbindungsplatte (11) gut mit
dem Griff (32) und der Unterlegscheibe (13)
fest.
Schritt 3:
Entfernen Sie zuerst die Achse des Endstücks
(15), das Endstück (15), die Unterlegscheibe
(17) und die Kreuzschlitzschraube (18), und
montieren Sie dann den Gleitsitz (27) wie mit
dem Pfeil gezeigt an der Führungsschiene
(6).
Schritt 4:
A: Ziehen Sie den Fuß (24) mit der Innen-
sechskant schraube (22), der Nylonmutter
(10), der Innensechskantschraube (23)
28
und der Unterlegscheibe (5) an der
Führungsschiene (6) fest.
B: Montieren Sie das Endstück (15)
mit der Achse für das Endstück (16),
der Unterlegscheibe (17) und der
Kreuzschlitzschraube (18) an der
Führungsschiene.
C: Montieren Sie die Fußstütze (34) mit der
langen Schraube (33) am Hauptrahmen (1).
Schritt 5:
A: Führen Sie das
Sensorkabel (37) durch den
Konsolenbeschlag (44), und befestigen Sie
danach den Konsolenbeschlag (44) und die
Drehstange (48) mit dem Bolzen (39), dem
Stoßfänger 1 (42), der Unterlegscheibe (5)
und der Nylonmutter (31).
B: Führen Sie das
Sensorkabel (37)
die iPad-Halterung
(47) und
Sie das
Sensorkabel (37) mit dem
Konsolenkabel (38). Führen Sie die Kabel
in die Abdeckung der Konsole ein und
befestigen Sie schließlich die Konsole (38)
und die iPad-Halterung (47) mit der Schraube
(51) am Konsolenbeschlag.
durch
verbinden
