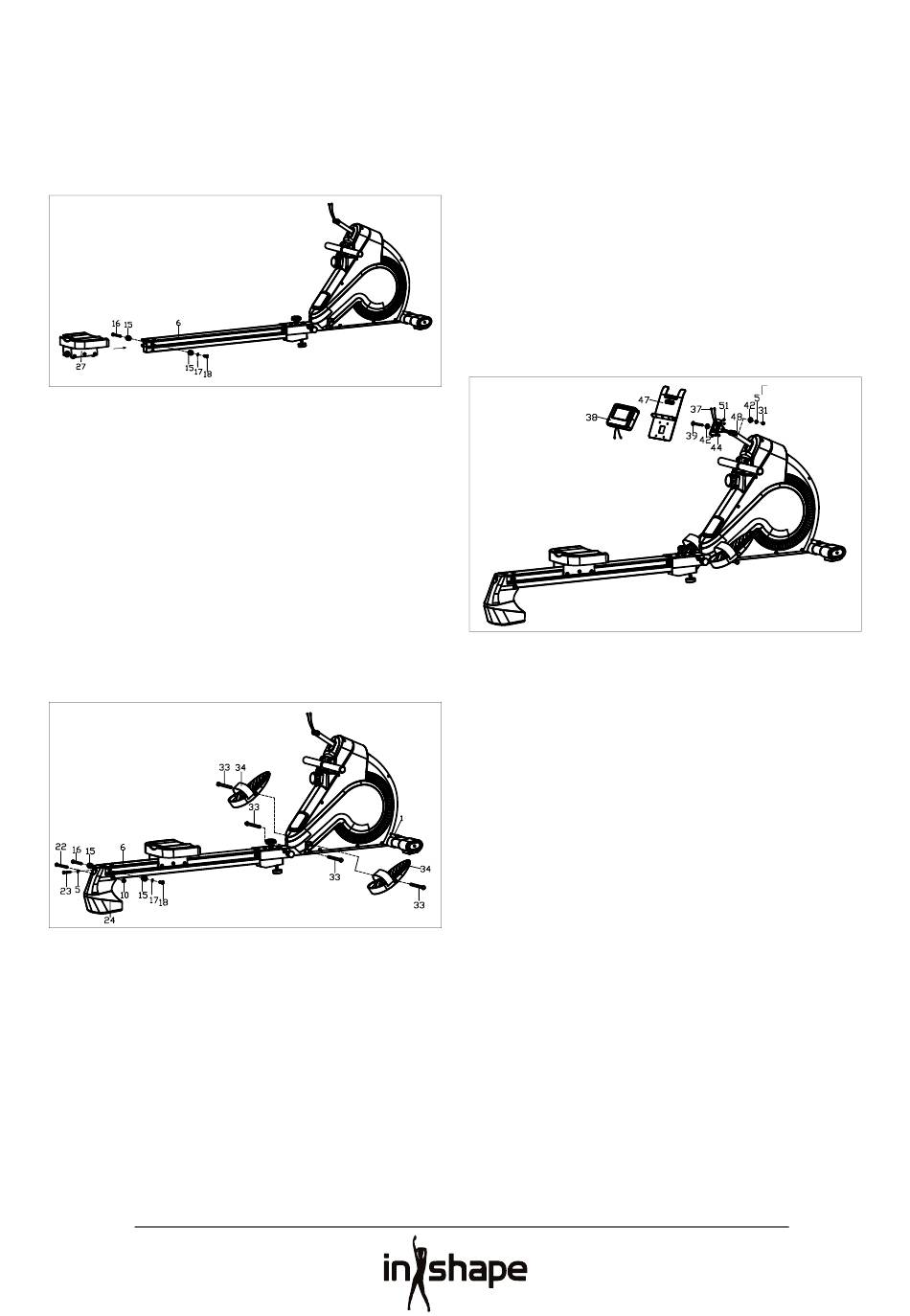

Stap 3:
Verwijder eerst de as voor de eindstop
(16), de eindstop (15), onderlegring (17) en
sterschroef (18) en bevestig vervolgens het
zitje (27) op de geleiderail (6) zoals getoond
door de pijl.
Stap 4:
A: Bevestig de basis (24) stevig op de
geleiderail (6) met behulp van de interne
inbusschroef (22), nylon moer (10), interne
inbusschroef (23) en onderlegring (5).
B: Bevestig de eindstop (15) aan de
geleiderail (6) met de as voor de eindstop
(16), de onderlegring (17) en de sterschroef
(18).
C: Bevestig de steun (34) aan het frame (1)
met behulp van de lange bout (33).
44
Stap 5:
A: Steek de
sensorkabel (37) door de consolebeugel (44)
en bevestig de consolebeugel (44) en arm
(48) met behulp van de bout (39), buff er 1
(42), onderlegring (5) en nylon moer (31).
B: Steek de sensorkabel
iPad-houder (47) en sluit de
sensorkabel (37) aan op
de consolekabel (38). Voer de kabels door
de consolebehuizing en bevestig de console
(38) en de iPad-houder (47) met behulp van
de schroef (51) op de consolebeugel.
(37) door de
