Vérification Du Niveau D'huile Dans Les Ponts - Toro RT600 Manuel De L'utilisateur

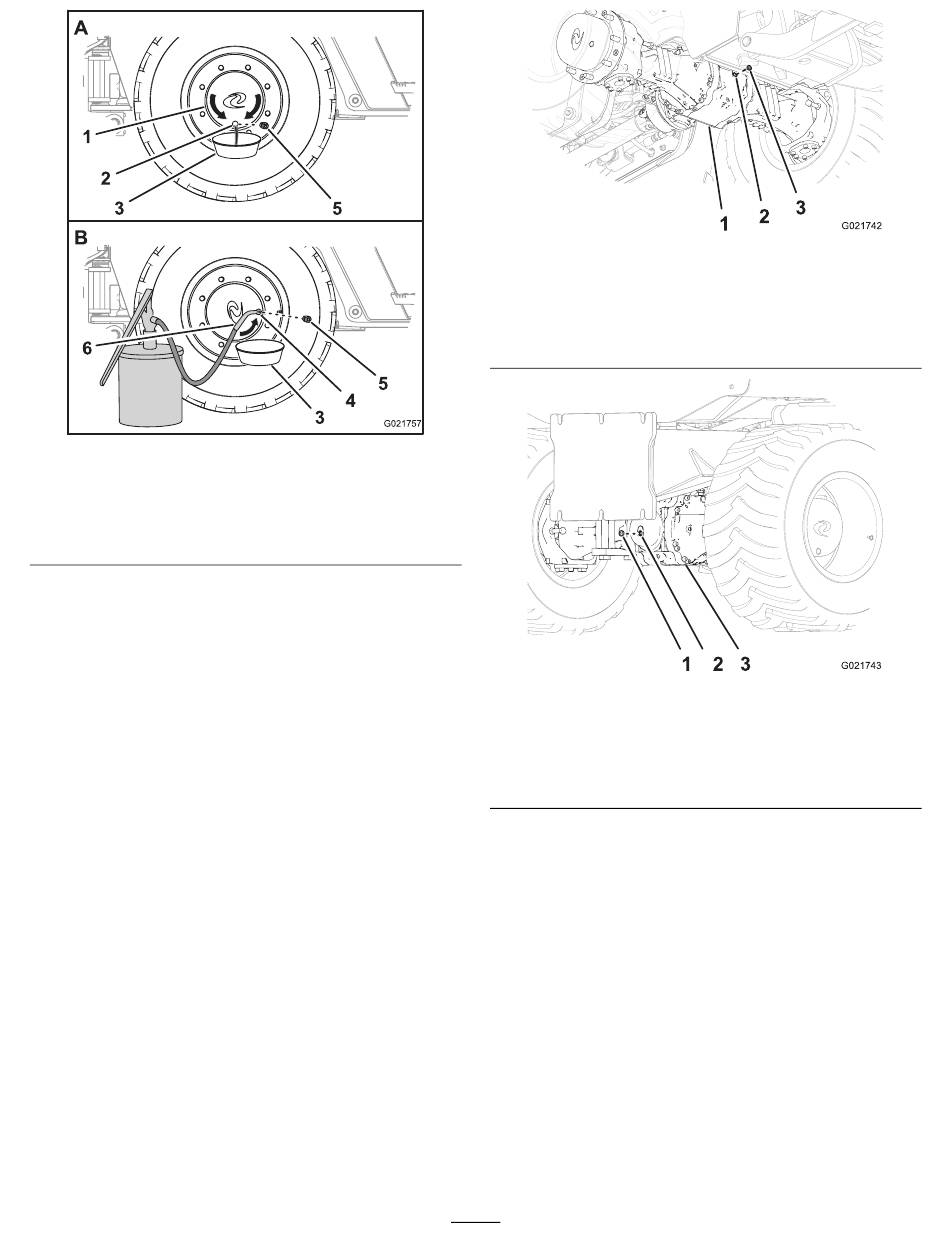

Figure 65
1. Moyeu de roue
2. Orifice d'huile à 6 h
3. Bac de vidange
2. Placez un bac de vidange sous l'orifice d'huile du
moyeu de roue (Figure 65).
3. Retirez le bouchon et vidangez l'huile du train planétaire
(Figure 65).
4. Vérifiez l'état du joint torique du bouchon.
Remarque: Remplacez le joint torique s'il est usé
ou endommagé.
5. Déplacez la machine vers l'avant ou vers l'arrière jusqu'à
ce que le bouchon d'huile du moyeu de roue soit à 3 h
ou 9 h (Figure 65).
6. Ajoutez l'huile spécifiée dans le moyeu de roue par
l'orifice d'huile jusqu'à ce que le niveau d'huile atteigne
le bas du filetage de l'orifice.
7. Remettez le bouchon dans l'orifice d'huile du moyeu
de roue.
8. Répétez la procédure pour les autres moyeux de roues.
Vérification du niveau d'huile dans les
ponts
Périodicité des entretiens: Après les 100 premières heures
de fonctionnement
Toutes les 250 heures
1. Placez un bac de vidange sous le carter des pignons
du pont.
2. Retirez le bouchon-indicateur de niveau du carter des
pignons du pont.
4. Orifice d'huile à 3 h
5. Bouchon
6. Équipements de vidange
d'huile
1. Carter des pignons (pont
avant)
2. Indicateur de niveau
1. Carter des pignons (pont
arrière)
2. Indicateur de niveau
3. Regardez par l'orifice du bouchon-indicateur pour
vérifier que l'huile dans le pont atteint le bas du filetage
de l'orifice (Figure 66 et Figure 67).
Remarque: Utilisez une lampe de poche et un miroir
pour bien voir le niveau d'huile.
•
Si le niveau d'huile est trop haut, laissez l'huile
couler par l'orifice du bouchon-indicateur.
•
Si le niveau d'huile est trop bas, rajoutez de
l'huile dans le carter des pignons par l'orifice du
bouchon-indicateur ; voir les étapes 6 et 7 dans
Vidange de l'huile dans les ponts (page 57).
4. Nettoyez le filetage du bouchon-indicateur.
5. Appliquez du ruban d'étanchéité en PTFE sur le
filetage du bouchon-indicateur.
6. Revissez le bouchon-indicateur dans l'orifice du carter
des pignons du pont (Figure 66 et Figure 67).
56
Figure 66
Pont avant
3. Bouchon
Figure 67
Pont arrière
3. Bouchon
