Pose De La Courroie - Toro RT600 Manuel De L'utilisateur

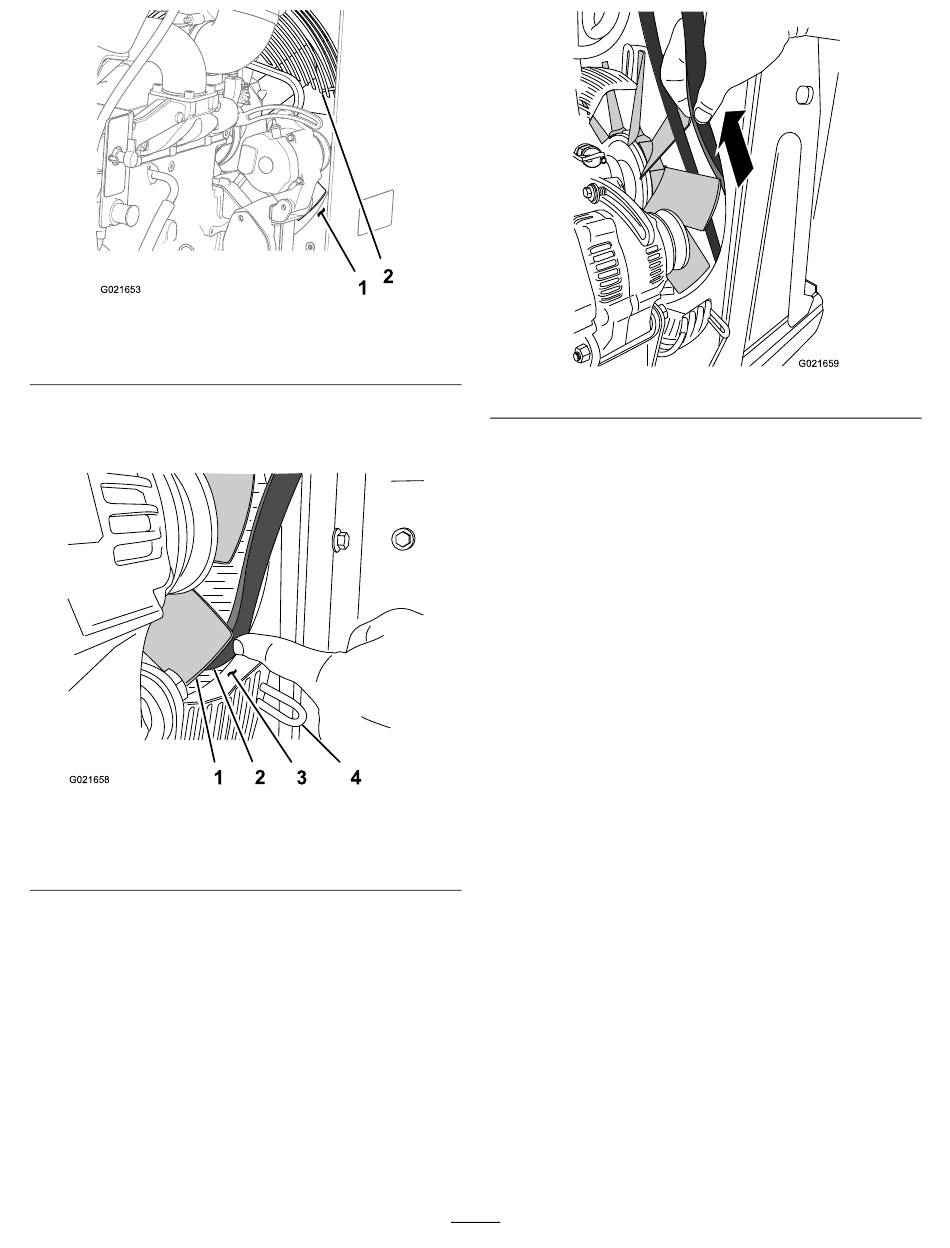

Figure 88
1. Capot de protection du
ventilateur (orientée à 4 h)
8. Lorsque le déflecteur du ventilateur est à 4 h, alignez
la courroie entre la pointe de la pale du ventilateur et
l'ouverture du déflecteur (Figure 89).
1
G021658
Figure 89
1. Pale de ventilateur
2. Courroie
9. Faites passer la courroie devant la pale du ventilateur.
10. Faites tourner le ventilateur dans le sens antihoraire
et répétez les étapes 8 et 9 pour le reste des pales de
ventilateur.
11. Alignez la courroie entre 2 des pales de ventilateur, puis
tirez doucement la courroie vers l'arrière et le haut pour
pouvoir la retirer de la machine (Figure 90).
2. Déflecteur du ventilateur
2
3 4
3. Déflecteur du ventilateur
4. Capot de protection du
ventilateur

Pose de la courroie

1. Alignez la courroie entre 2 des pales de ventilateur, puis
poussez doucement la courroie vers l'avant et le bas
jusqu'à ce qu'elle soit devant le ventilateur (Figure 90).
2. Orientez une pale de ventilateur à 4 h.
3. Alignez la courroie entre la pointe de la pale de
ventilateur et l'ouverture dans le déflecteur (Figure 89).
4. Faites passer la courroie vers l'arrière par-dessus la
pointe de la pale du ventilateur.
5. Répétez les étapes 2 à 4 pour le reste des pales de
ventilateur.
6. Alignez la courroie dans la gorge des poulies de
l'alternateur, du ventilateur et du vilebrequin.
7. Tournez la capot de protection du ventilateur dans
le sens horaire autour de l'arbre d'entraînement du
ventilateur jusqu'à ce que l'ouverture du capot de
protection soit orientée à 6 h (Figure 87).
8. Fixez le capot de protection du ventilateur sur le
déflecteur du ventilateur (Figure 87).
9. Réglez la tension de la courroie ; voir Réglage de la
tension de la courroie d'entraînement (page 64).
Remarque: Vérifiez l'alignement de la courroie dans
les gorges des poulies.
66
G021659
Figure 90
