Figure 32

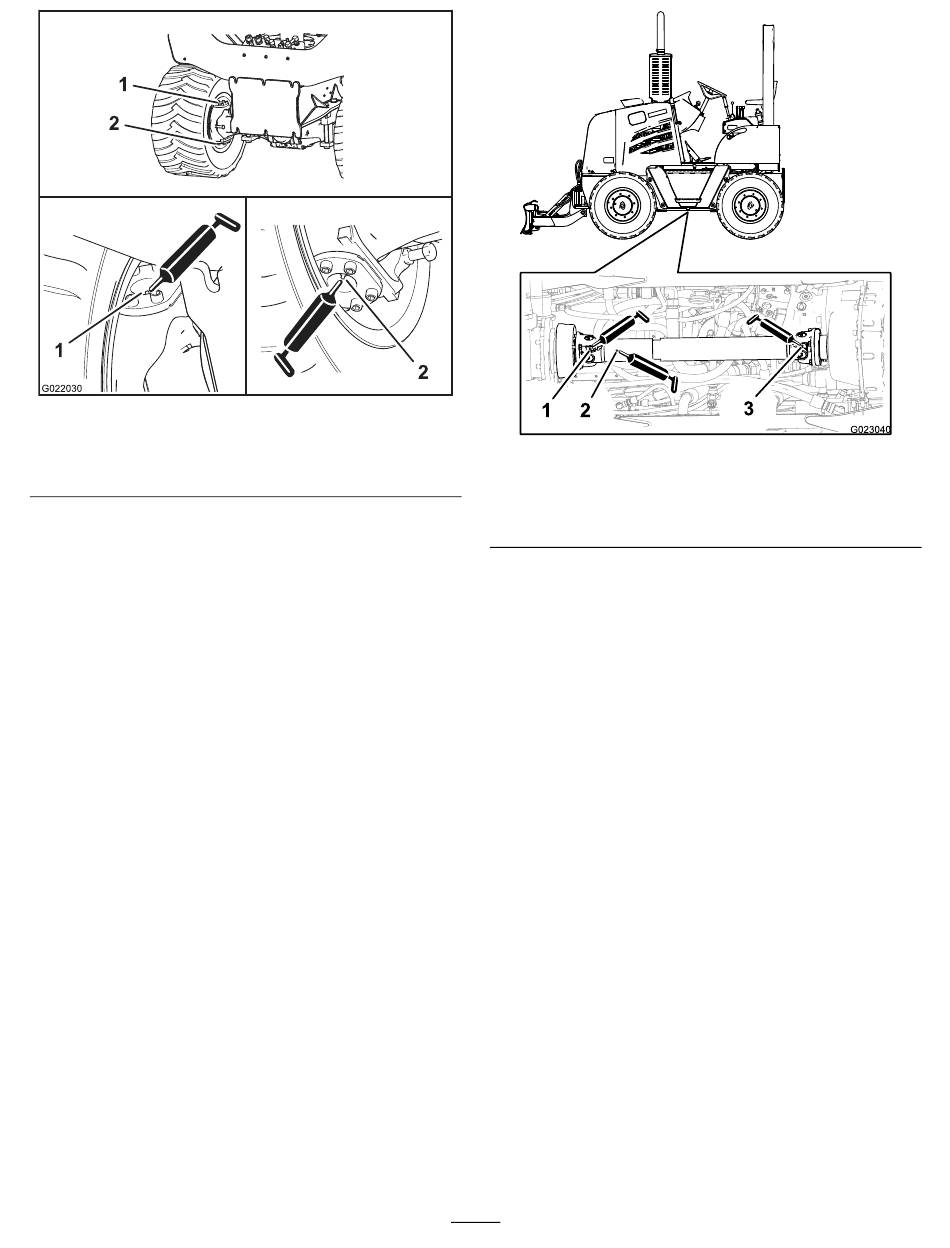

Pont arrière
1. Graisseur (pivot supérieur) 2. Graisseur (pivot inférieur)
3. Essuyez tout excès de graisse.
Graissage de l'arbre de transmission
Périodicité des entretiens: Toutes les 500 heures
1. Nettoyez les graisseurs avec un chiffon.
2. Connectez le pistolet à graisse sur le graisseur de
l'embrayage à cran à l'extrémité avant de l'arbre de
transmission et pompez la poignée du pistolet 2 ou 3
fois sur le graisseur (Figure 33).
1. Graisseur (joint universel
avant)
2. Graisseur (joint coulissant)
3. Connectez le pistolet à graisse sur le graisseur du joint
universel à l'extrémité avant de l'arbre de transmission
et pompez la poignée du pistolet 2 ou 3 fois sur le
graisseur.
4. Connectez le pistolet à graisse sur le graisseur du joint
universel à l'extrémité arrière de l'arbre de transmission
et pompez la poignée du pistolet 2 ou 3 fois sur le
graisseur.
5. Essuyez tout excès de graisse.
Graissage de la lame de remblayage
Périodicité des entretiens: À chaque utilisation ou une fois
par jour
1. Nettoyez les graisseurs avec un chiffon.
2. Connectez le pistolet à graisse sur les graisseurs
supérieur et inférieur du vérin de levage et pompez la
poignée du pistolet 3 fois sur chaque graisseur (Figure
34).
38
Figure 33
3. Graisseur (joint universel
arrière)
