Toro RT600 Manuel De L'utilisateur page 21

1. Manette de lame de
remblayage
2. Commande de direction
de la chaîne de
tranchage/vitesse de
charrue enfouisseuse
3. Commande d'inclinaison
de la lame de remblayage
Manette de lame de remblayage
Utilisez la manette de lame de remblayage (Figure 14) pour
faire flotter, relever, abaisser et incliner la lame de remblayage.
Utilisez la manette comme suit :
•
Poussez la manette partiellement vers l'avant pour
abaisser la lame.
•
Poussez la manette complètement vers l'avant pour faire
flotter la lame.
•
Tirez sur la manette pour relever la lame.
•
Poussez la manette vers la droite (en l'éloignant de vous)
pour mettre la lame en biais vers la droite.
•
Tirez la manette vers la gauche (vers vous) pour mettre la
lame en biais vers la gauche.
Levier d'inclinaison de la lame de remblayage
Utilisez le levier d'inclinaison de la lame de remblayage (Figure
14) pour incliner la lame. Utilisez le levier comme suit :
•
Poussez le levier vers la droite (en l'éloignant de vous)
pour incliner la lame vers le bas à droite.
•
Tirez le levier vers la gauche (vers vous) pour incliner la
lame vers le bas à gauche.

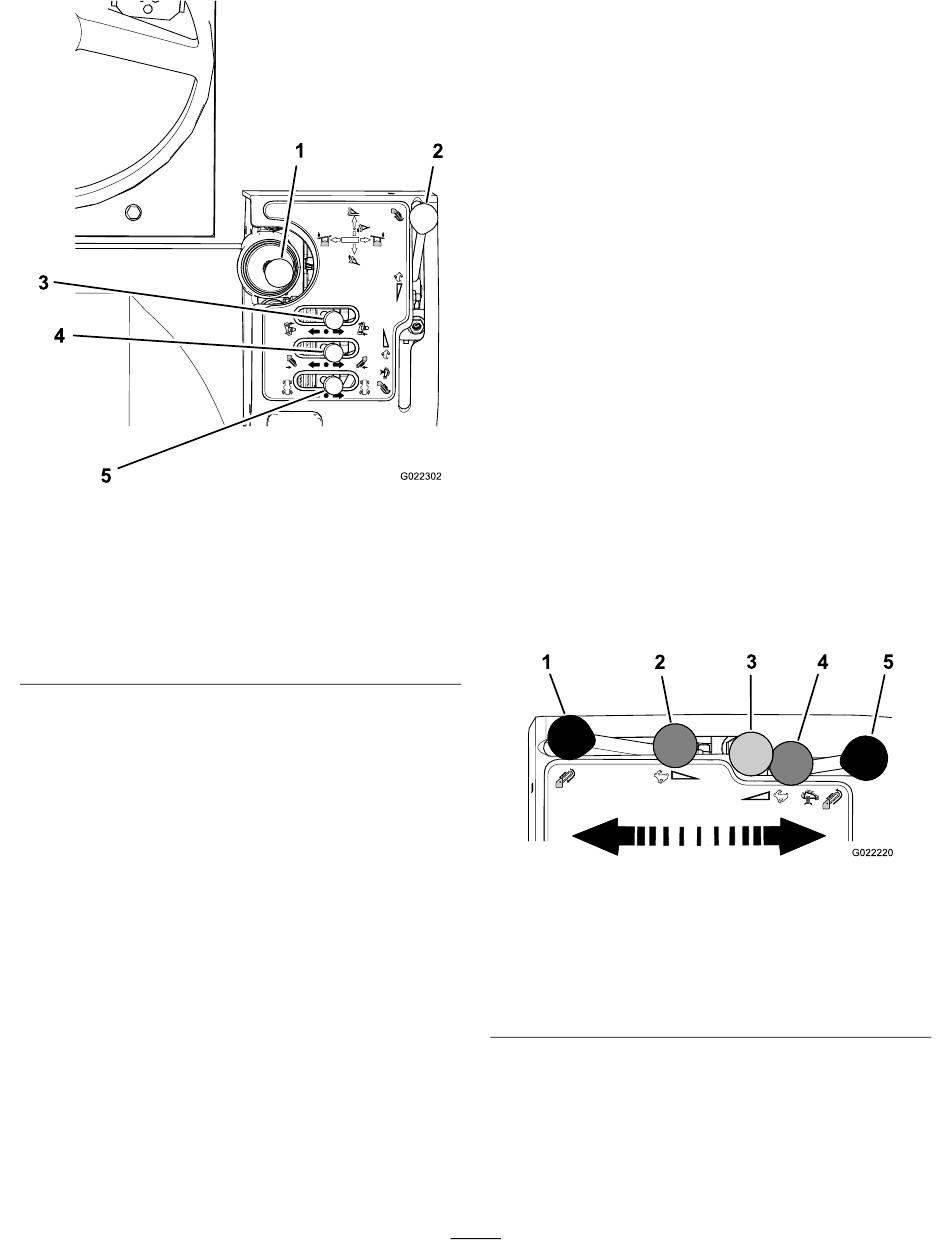

Figure 14
4. Commande d'accessoire
5. Commande de direction
des roues arrières
Levier de commande d'accessoires
Remarque: Utilisez le levier de commande des accessoires
(Figure 14) pour la trancheuse.
Utilisez le levier de commande comme suit :
•
Poussez ce levier vers la droite (en l'éloignant de vous)
pour abaisser l'accessoire.
•
Poussez ce levier vers la gauche (vers vous) pour relever
l'accessoire.
Remarque: Lorsque vous lâchez le levier, l'accessoire reste
dans la même position sur la machine
Levier de commande de direction des roues arrières
Utilisez le levier de commande de direction des roues arrières
(Figure 14) pour diriger la machine en tournant les roues
arrières.
•
Poussez le levier vers la droite (en l'éloignant de vous)
pour tourner les roues arrières vers la droite.
•
Poussez le levier vers la gauche (vers vous) pour tourner
les roues arrières vers la gauche.
Remarque: Vous ne pouvez tourner les roues avant qu'en
utilisant le volant de direction.
Levier de commande des accessoires arrières
Le levier de commande des accessoires arrières se trouve à
droite du siège de l'opérateur comme l'indique la (Figure 15).
1. Grande vitesse de chaîne
avant
2. Petite vitesse de chaîne
avant
3. Point mort
•
Utilisation de la charrue enfouisseuse
(optionnelle)—déplacez le levier de commande
comme suit pour contrôler la charrue enfouisseuse :
– Tirez le levier de commande vers l'arrière pour activer
les vibrations de la lame ; tirez le levier complètement
vers l'arrière pour augmenter les vibrations.
21
Figure 15
4. Petite vitesse de chaîne
arrière ou vibrations lentes
de soc de charrue
5. Grande vitesse de chaîne
arrière ou vibrations
rapides de soc de charrue
