Toro RT1200 Instructions De Montage

Racleurs manuels de 1,2 et 1,5 m (4 et 5 pi)
Trancheuse RT1200
N° de modèle 25465
N° de modèle 25465E
N° de modèle 25466
N° de modèle 25466E
Montage
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Description
Barre du racleur
Lame du racleur (15,2 cm [6 po])
Lame du racleur (20,3 cm [8 po])
Boulon de carrosserie (1/2 x 4 po)
Rondelle (1/2 po)
Contre-écrou (1/2 po)
Entretoise
Remarque: Cette procédure nécessite la présence de
2 personnes ou d'un matériel de levage.
1. Placez la machine sur un sol ferme, plat et horizontal.
2. Amenez la flèche en position horizontale.
3. Coupez le moteur et enlevez la clé de contact.
4. Si l'espace entre les plaques de montage est insuffisant
pour permettre le passage de la barre du racleur,
desserrez les 4 boulons et les 4 contre-écrous qui fixent
les supports du racleur à la flèche afin de pouvoir
insérer la barre entre les deux (Figure 1).
© 2014—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Qté
1
1
1
2
2
2
1
Enregistrez votre produit à www.Toro.com.
Utilisation
Montez le racleur.
1
2

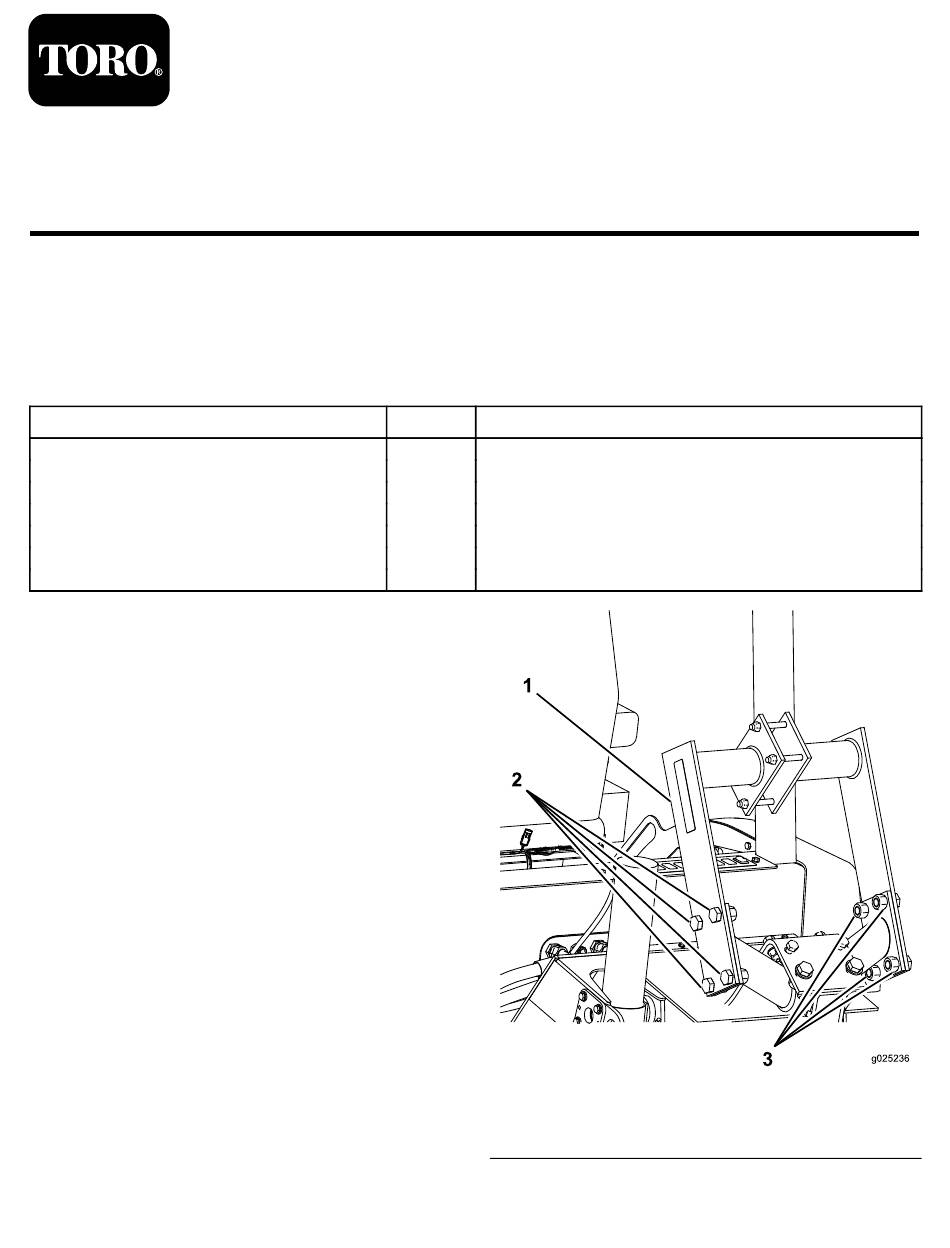

1. Support du racleur (2)
2. Boulons
Traduction du texte d'origine (FR) Tous droits réservés *3378-120* A
Imprimé aux États-Unis
Form No. 3378-120 Rev A
Instructions de montage
3
Figure 1
3. Contre-écrous
g025236
