5. Montez, sans les serrer, les 4 boulons à tête hexagonale
(M12 x 110 mm) et les 4 contre-écrous (M12) du kit
sur les plaques, et insérez la barre du racleur entre les
plaques et les boulons, comme montré à la Figure 2.
Remarque: Serrez les boulons et les contre-écrous à
un couple de 124 à 154 Nm (91 à 113 pi-lb).
1

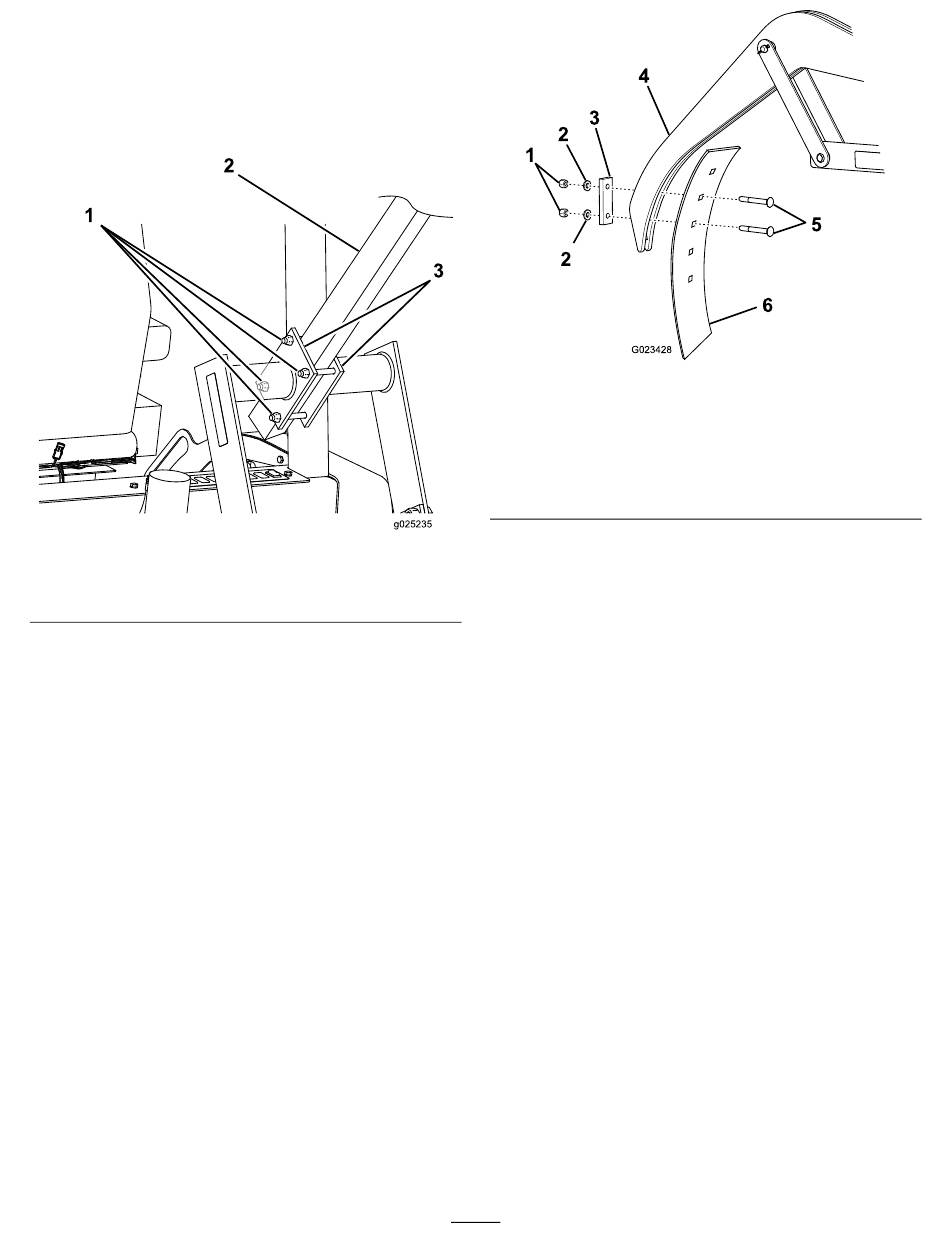

Figure 2
1. Contre-écrou (M12) (4)
2. Barre du racleur
6. Si vous avez desserré les 4 boulons et les 4
contre-écrous qui fixent les supports de montage à la
machine, resserrez-les à un couple de 217 à 271 Nm
(160 à 200 pi-lb).
7. Montez la lame sur la barre du racleur au moyen de
2 boulons de carrosserie (1/2 x 4 po), une plaque, 2
rondelles (1/2 po) et 2 contre-écrous (1/2 po), comme
montré à la Figure 3.
Remarque: Serrez les boulons et les contre-écrous à
un couple de 91 à 113 Nm (67 à 83 pi-lb).
Remarque: Ce kit comprend 2 options pour les
lames de racleur : 15 cm (6 po) et 20 cm (8 po). Ne
montez qu'une seule lame à la fois.
2
g025235
3. Plaques de montage
3
2
1
2
3
La flèche et la chaîne de sont pas représentées.
1. Contre-écrous (1/2 po)
2. Rondelle (1/2 po)
3. Entretoise
2
4
5
6
G023428
Figure 3
4. Barre du racleur
5. Boulons de carrosserie
(1/2 x 4 po)
6. Lame du racleur
