dormakaba Notice d'assemblage
4.4.4
Fixer des plaques de montage
1.
Placer les vis à tête fraisée M8 x16 dans les
découpes préparées de la plaque de montage.
2. Fixer la plaque de montage avec quatre vis à tête
fraisée
(M6 x 12) dans la paumelle à rappel de la porte
battante TENSOR. Le couple de serrage doit être
de 12 Nm.

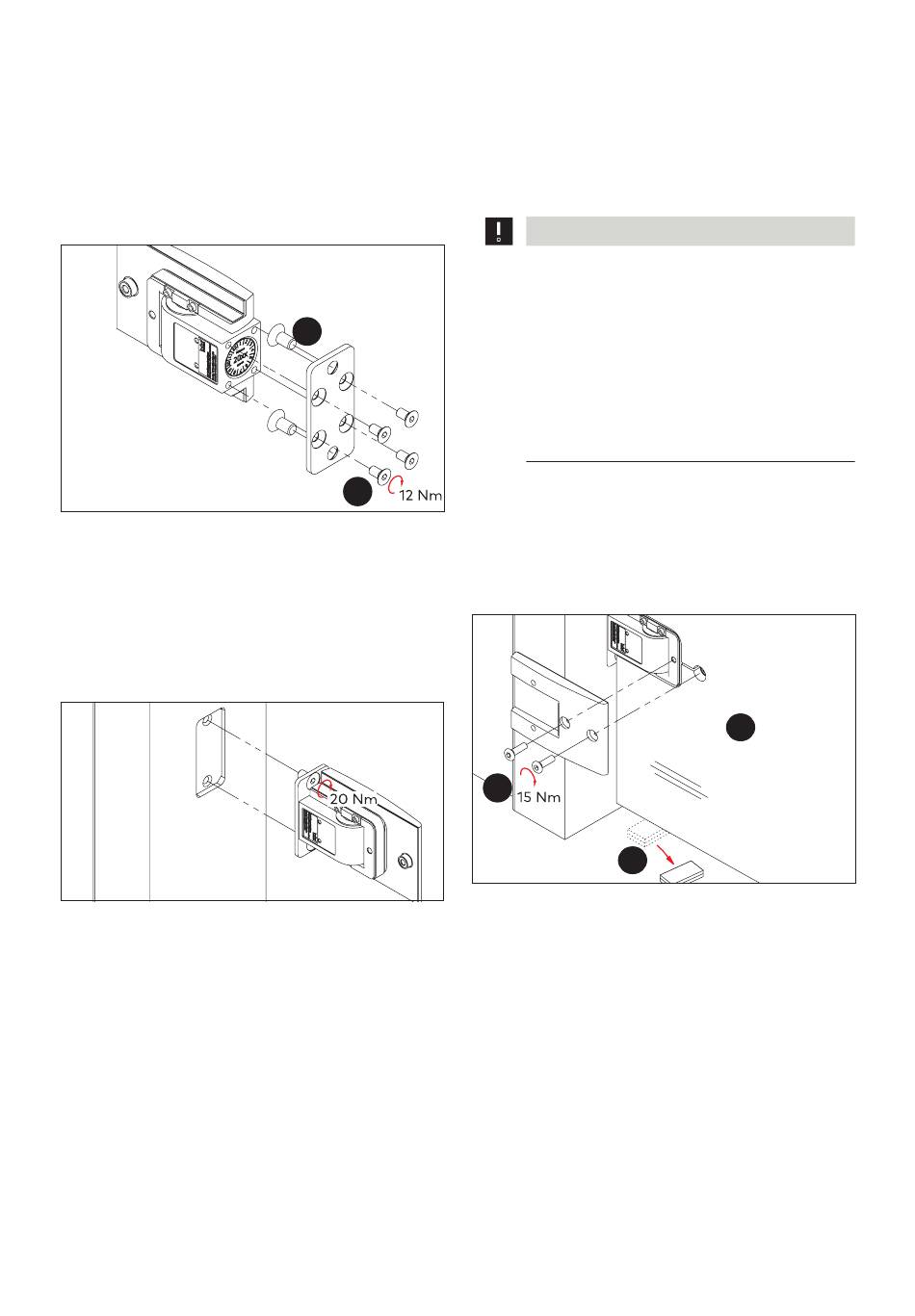

Fig. 24
Fixation des plaques de montage à la paumelle à
rappel
4.4.5
Fixer la paumelle à rappel de la porte
battante au cadre
1.
Fixer les paumelles à rappel de la porte battante
avec des vis à tête fraisée
M8 x 16 dans le cadre préparé.
2. Le couple de serrage doit être de 20 Nm.
Fig. 25
Montage des paumelles à rappel de la porte battante
dans le cadre
8
TENSOR
4.4.6
Nettoyer le verre dans les zones de serrage. Pour cela,
utiliser un produit d'entretien pour vitre du commerce.
Ne pas utiliser de dissolvant !
4.4.7
1.
2.
1.
2. Monter les contre-plaques Le couple de serrage
3. Retirez tous les blocs de montage.
Fig. 26
4. Régler la position zéro (voir chapitre 5)
WN 059363 45532
Nettoyer les surfaces en verre
Positionner le vantail de la porte en
verre et les visser
ATTENTION
Risque d'endommager le vantail de la porte
en verre avec des matériaux durs (tels que le
verre, le métal, le béton)
Ce type de contact peut écailler le verre,
endommager le bord et/ou briser le verre
des vantaux de la porte en verre.
Des vantaux de porte en verre endommagés
ne doivent pas être installés - Risque de
blessure. Protéger les arêtes en verre avec
des entretoises !
Placer le vantail de la porte en verre en position de
montage sur des blocs en bois (ou autre).
doit être de 15 Nm.
2.
3.
Installation du vantail de la porte en verre
Montage
1.
2020-09
