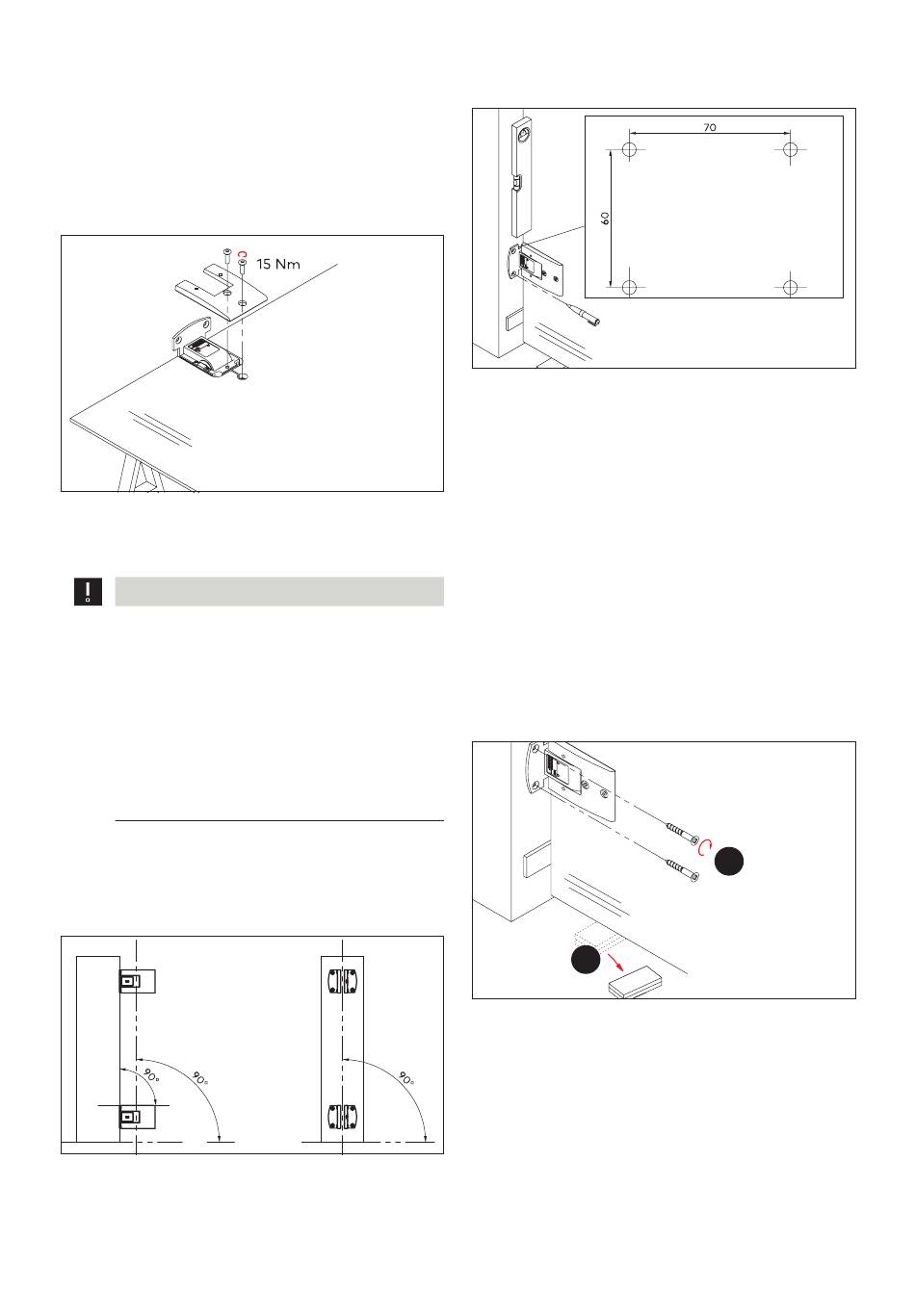

dormakaba Инструкция по монтажу
4.3.5
Крепление маятниковой петли на
створке стеклянной двери
1.
Положите стеклянную дверь на монтажные стенды.
2. Положите подготовленные маятниковые петли
TENSOR в стеклянные отверстия и выровняйте.
3. Установите противоположные пластины.
Соблюдайте момент затяжки 15 Нм.
Рис. 17
Монтаж маятниковой петли на створке стеклянной двери
4.3.6
Крепление створки стеклянной двери
на стене
ВНИМАНИЕ
Опасность повреждения створки
стеклянной двери при контакте с
твердыми материалами (напр., стекло,
металл, бетон)
Контакт может вызвать сколы, повреждения
кромок и/или поломку стекла створки
стеклянной двери.
Не устанавливайте поврежденную створку
стеклянной двери — риск получения травмы.
Защищайте кромки стекла распорками!
1.
Поместите створку стеклянной двери в монтажную
позицию на деревянных блоках или подобных
объектах и выровняйте по вертикали. Соблюдайте
зазоры (Рис. 5)
Рис. 18
Вертикальная и перпендикулярная монтажная позиция
маятниковых петель
TENSOR
18
2. Пометить схему расположения просверленных
отверстий для верхней и нижней петель.
Рис. 19
Схема расположения просверленных отверстий для
маятниковых петель
3. Снимите створку стеклянной двери и положите ее
на деревянные блоки или подобные объекты.
4. Просверлите отверстия. Диаметр должен
соответствовать техническим указаниям для
выбранного крепежного материала.
5. Поместите створку стеклянной двери в правильное
положение.
6. Используйте подкладку для монтажных пластин,
если они не примыкают к стене при вертикальном
расположении створки стеклянной двери.
7.
Привинтите монтажные пластины с помощью
оцинкованных винтов с потайной головкой M6
согласно DIN 7991 и DIN 7997.
8. Удалите все монтажные колодки.
Рис. 20
Монтаж маятниковой петли на стене
9.
Установка нулевого положения (см. главу 5)
WN 059363 45532
7.
8.
Монтаж
2020-09
