4.4.4 Крепление монтажных пластин
1.
Вставьте винты с потайной головкой М8 х 16 в
подготовленные прорези монтажной пластины.
2. Закрепите монтажную пластину с помощью
четырех винтов с потайной головкой (М6 х 12) на
маятниковой петле TENSOR. Соблюдайте момент
затяжки 12 Нм.

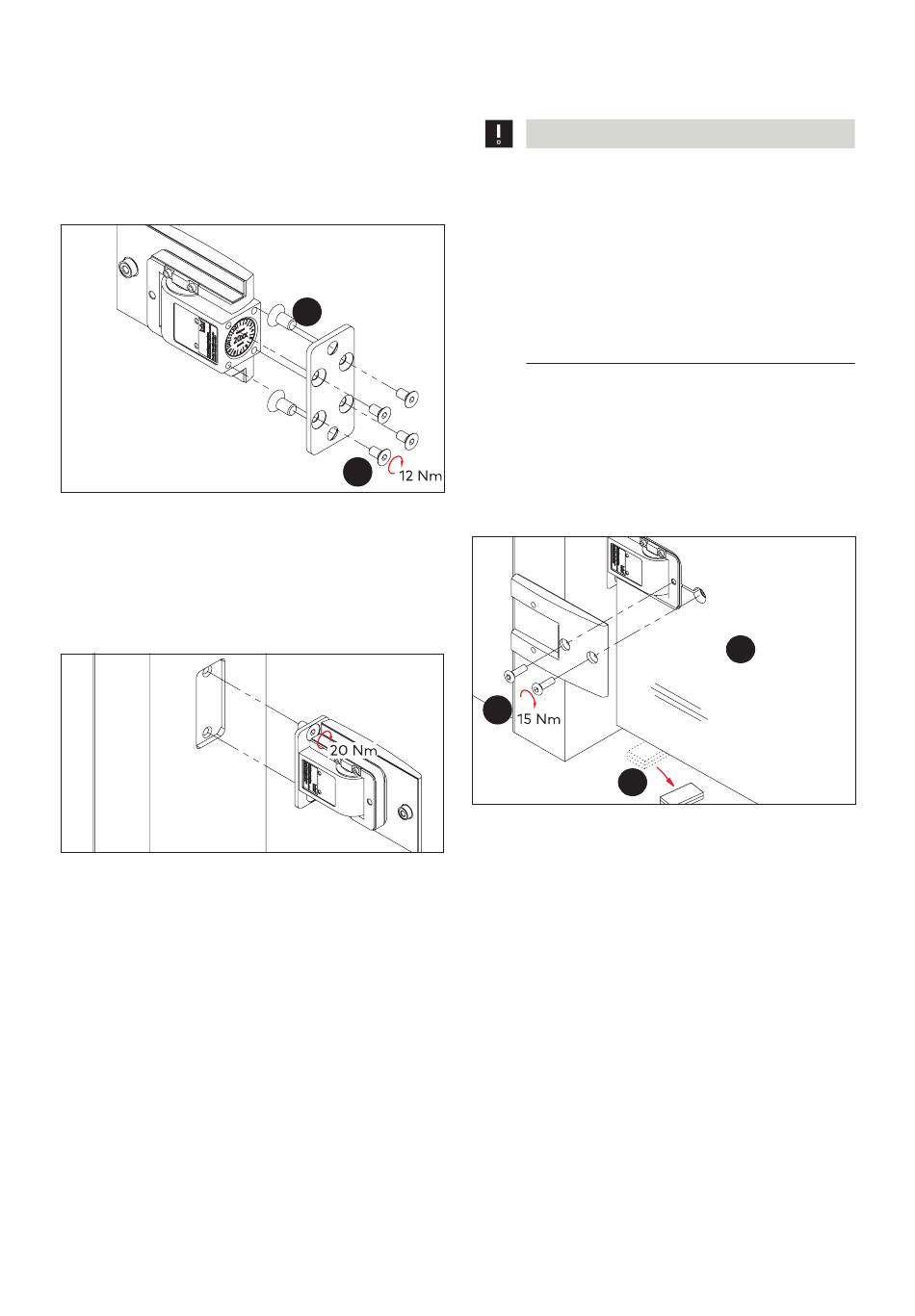

Рис. 24 Крепление монтажных пластин к маятниковой петле
4.4.5 Крепление маятниковой петли на
раме
1.
Закрепите маятниковую петлю с помощью винтов с
потайной головкой М8 х 16 в подготовленной раме.
2. Соблюдайте момент затяжки 20 Нм.
Рис. 25 Установка маятниковой петли на раме
4.4.6 Очистка стеклянных поверхностей
Очистите стеклянные поверхности в области зажимных
поверхностей. Для этого используйте обычный
очиститель стекла. Не используйте разбавляющие
средства!
TENSOR
20
4.4.7
1.
1.
2. Установите противоположные пластины.
2.
3. Удалите все монтажные колодки.
Рис. 26
4. Установка нулевого положения (см. главу 5)
WN 059363 45532
Размещение и привинчивание створки
стеклянной двери
ВНИМАНИЕ
Опасность повреждения створки
стеклянной двери при контакте с
твердыми материалами (напр., стекло,
металл, бетон)
Контакт может вызвать сколы, повреждения
кромок и/или поломку стекла створки
стеклянной двери. Не устанавливайте
поврежденную створку стеклянной двери —
риск получения травмы. Защищайте кромки
стекла распорками!
Поместите створку стеклянной двери в монтажную
позицию на деревянных блоках или подобных
объектах.
Соблюдайте момент затяжки 15 Нм.
2.
3.
Установка створки стеклянной двери
Монтаж
1.
2020-09
