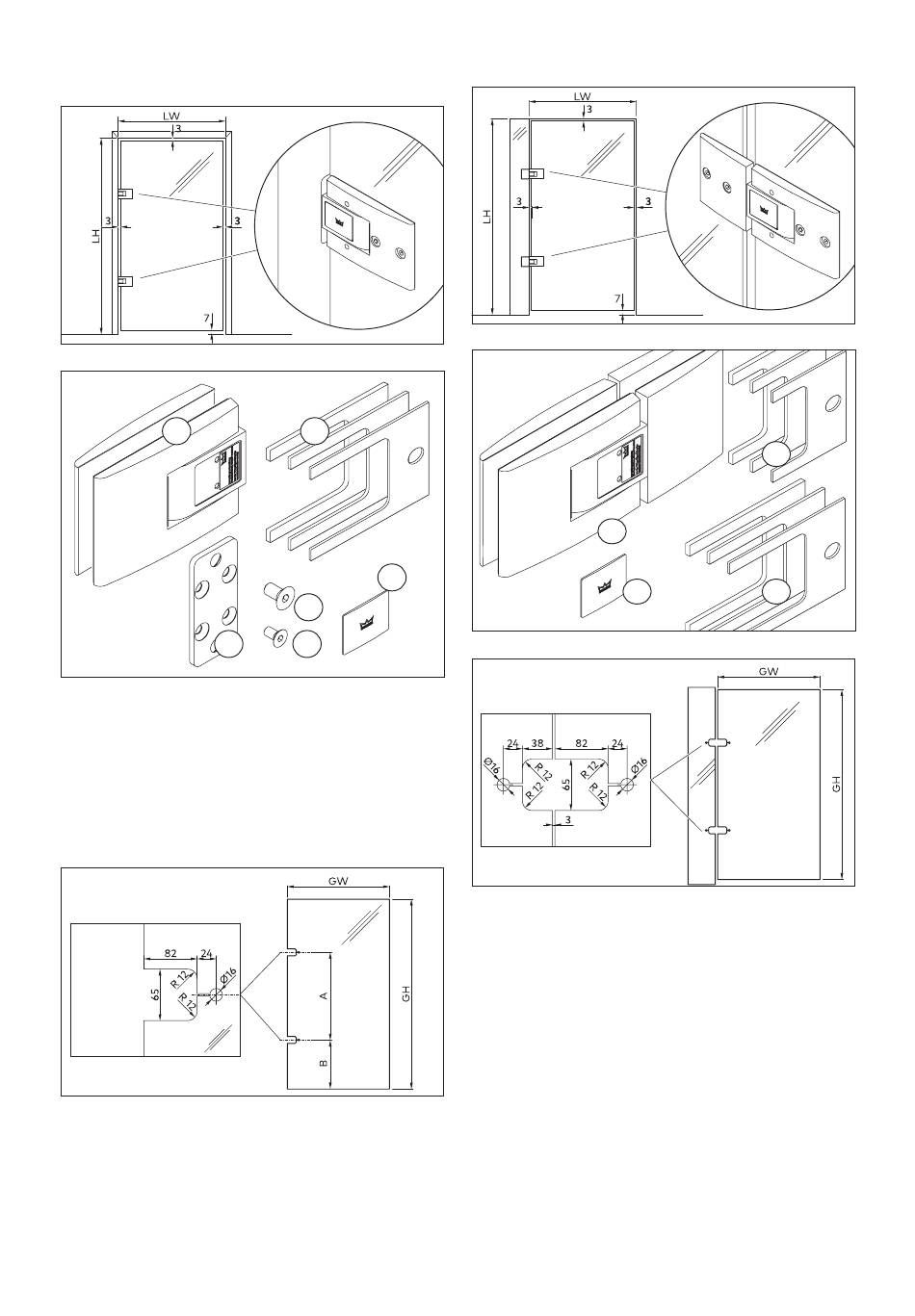

dormakaba Инструкция по монтажу
3.2.2
Рама с встроенной монтажной
пластиной
Рис. 8
Зазоры
1
6
Рис. 9
комплект поставки
(1)
Маятниковая петля 2 шт.
(2)
Уплотнители, каждый с 3-мя различными видами
толщины (4 шт.): 1 мм, 2 мм, 3 мм
(3)
Стопорная крышка в 3-х различных цветовых
вариациях, 12 шт.
(4)
Винт с потайной головкой М8 х 16, 4 шт.
(5)
Винт с потайной головкой М6 х 12, 8 шт.
(6)
Монтажная пластина, 2 шт.
Рис. 10
Размер обработки стекла
Высота стекла ВС = высота в свету — 10 мм
Ширина стекла ШС = ширина в свету — 6 мм
TENSOR
16
3.2.3
Рис. 11
2
3
4
5
Рис. 12
Рис. 13
Высота стекла ВС = высота в свету — 10 мм
Ширина стекла ШС = ширина в свету — 6 мм
WN 059363 45532
Монтаж «стекло на стекло»
Зазоры
1
4
комплект поставки
Размер обработки стекла
Описание продукта
2
3
2020-09
