4.5.5 Крепление створки стеклянной двери
на боковой панели
ВНИМАНИЕ
Опасность повреждения створки
стеклянной двери при контакте с
твердыми материалами (напр., стекло,
металл, бетон)
Контакт может вызвать сколы, повреждения
кромок и/или поломку стекла створки
стеклянной двери.
Не устанавливайте поврежденную створку
стеклянной двери — риск получения травмы.
Защищайте кромки стекла распорками!
1.
Вставьте маятниковую петлю горизонтально в
стеклянные выемки в боковой панели.
2. Слегка затяните противоположные пластины
петель зажимными винтами.
2.

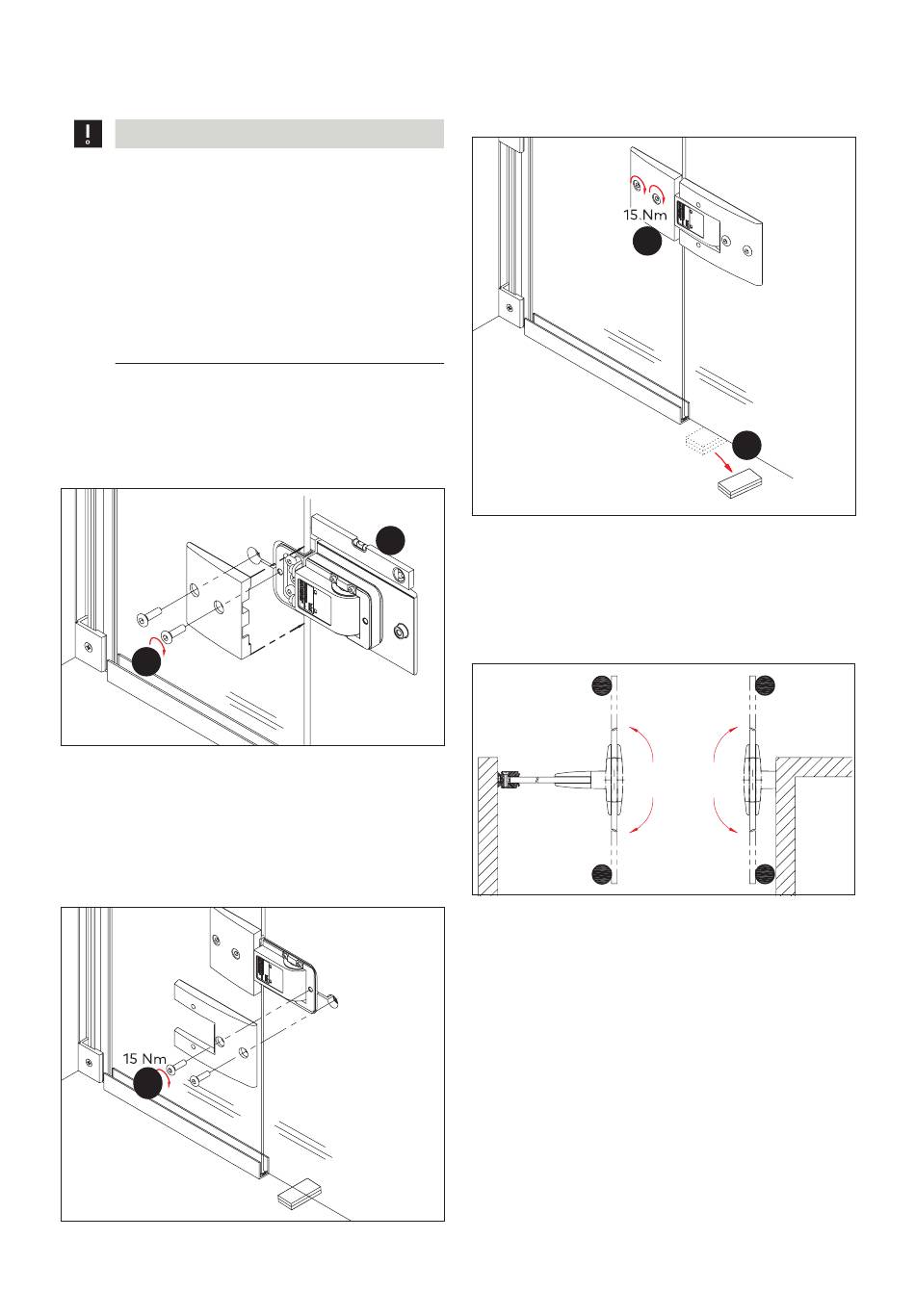

Рис. 30 Монтаж маятниковой петли на боковой пластине
3. Поместите створку стеклянной двери в монтажную
позицию на деревянных блоках или подобных
объектах и выровняйте по вертикали. Соблюдайте
зазоры (Рис. 11)
4. Прикрутите противоположные пластины.
Соблюдайте момент затяжки 15 Нм!
4.
Рис. 31 Установка створки стеклянной двери на маятниковую
петлю
TENSOR
22
5. Затяните зажимные винты боковой панели.
Соблюдайте момент затяжки 15 Нм!
6. Удалите все монтажные колодки!
Рис. 32 Установка створки стеклянной двери
1.
7.
Установка нулевого положения (см. главу 5)
4.6 Не допускать чрезмерного хода двери
Распашную дверь можно открывать не более чем на
90°. Не допускайте чрезмерного хода двери, например,
с помощью дверного стопора.
Рис. 33 Дверной стопор для избежания чрезмерного хода
WN 059363 45532
5.
6.
2020-09
Монтаж
