dormakaba Инструкция по монтажу
2.1.2
Спецификации для створки
стеклянной двери
dormakaba рекомендует использовать стекло ESG-H
(закаленное однослойное безопасное стекло) согласно
DIN EN 12150-1.
• Толщина стекла 8, 10 или 12 мм.
• Не использовать самоочищающиеся покрытия.
• Структурированные стекольные поверхности или
стекла с переменной толщиной стекла только с
нанесением выравнивающего слоя.
• Не использовать стекла со сколами и/или
повреждениями кромок.
2.2
Требования к стене и монтажному
материалу
• Рама/стена должна быть постоянно устойчивой,
ровной и вертикальной.
• Монтажный материал должен быть пригоден для
рамы/стены, а его размеры должны соответствовать
весу дверной створки. Монтажный материал не
входит в комплект поставки.
• Соблюдайте технические указания в отношении
монтажного материала.
2.3
Общие указания по безопасности
• Монтаж должен производиться двумя людьми.
• Надевайте защитную одежду.
• Положите створки стеклянной двери на деревянную
опору для хранения и не допускайте их падения.
• Следите за безопасностью на месте установки.
2.4
Идентификационная маркировка
Идентификационная маркировка не должна быть
удалена или повреждена, поскольку в противном
случае гарантия не действует.

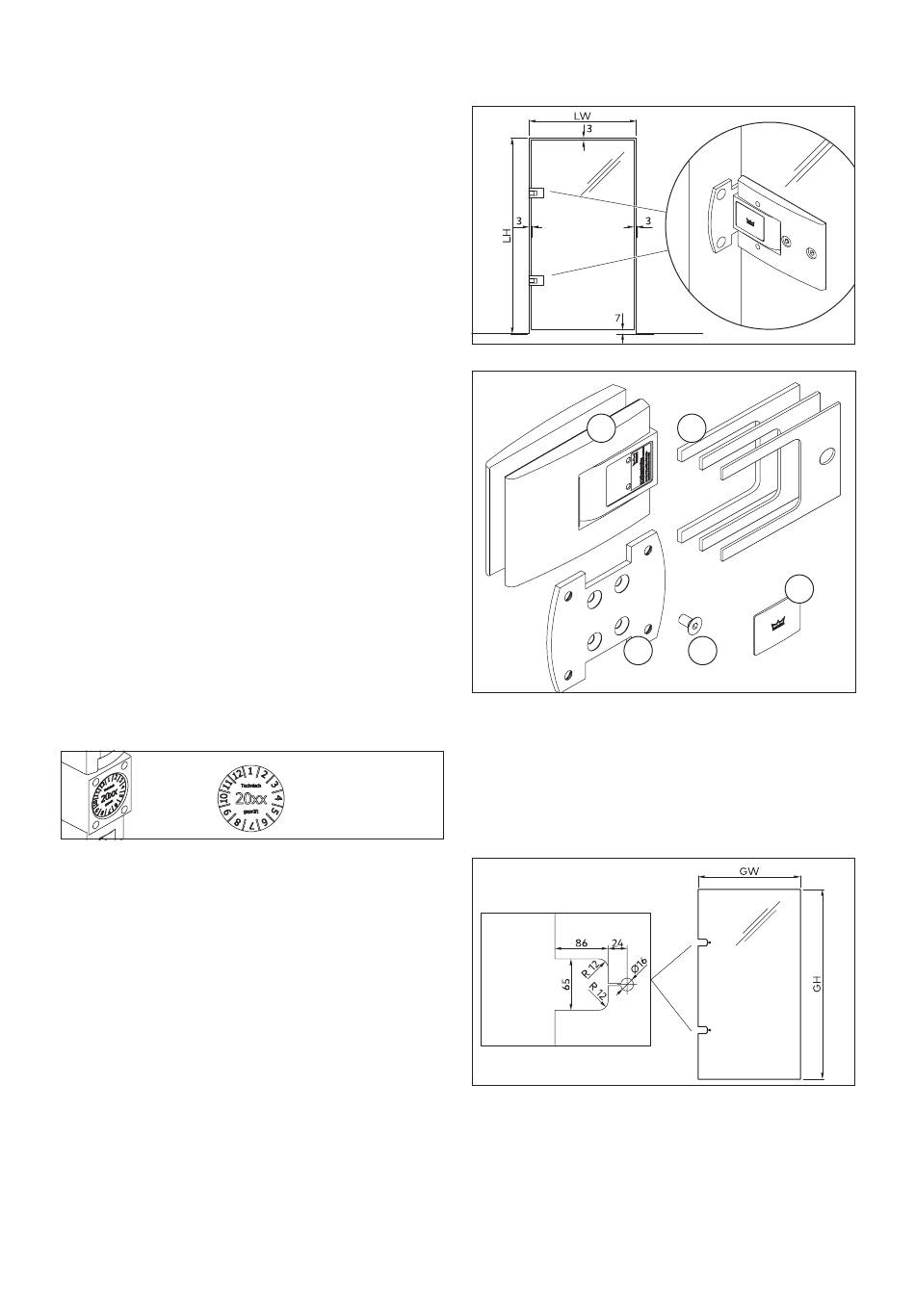

Рис. 4
Идентификационная маркировка на маятниковой петле
TENSOR
3
Описание продукта
3.1
Принцип действия
Маятниковые петли TENSOR удерживают створку
стеклянной двери между опорной и противоположной
пластиной. Различная толщина стекла компенсируется
уплотнителями.
Установка нулевого положения является необходимым
условием для функции самозакрывания двери. По
умолчанию пружина устройства самозакрывания двери
не активирована.
3.2
Варианты изделия
Представлены 3 варианта изделия для различных
условий монтажа.
TENSOR
3.2.1
Рис. 5
Рис. 6
(1)
(2)
(3)
(4)
(5)
Рис. 7
Высота стекла ВС = высота в свету — 10 мм
Ширина стекла ШС = ширина в свету — 6 мм
WN 059363 45532
Настенный монтаж с монтажной
пластиной
Зазоры
1
2
5
комплект поставки
Маятниковая петля 2 шт.
Уплотнители, каждый с 3-мя различными видами
толщины (4 шт.): 1 мм, 2 мм, 3 мм
Стопорная крышка в 3-х различных цветовых
вариациях, 12 шт.
Винт с потайной головкой М6 х 12, 8 шт.
Монтажная пластина, 2 шт.
Размер обработки стекла
Описание продукта
3
4
2020-09
15
